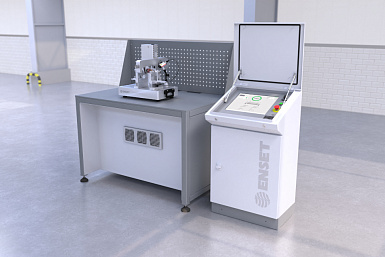

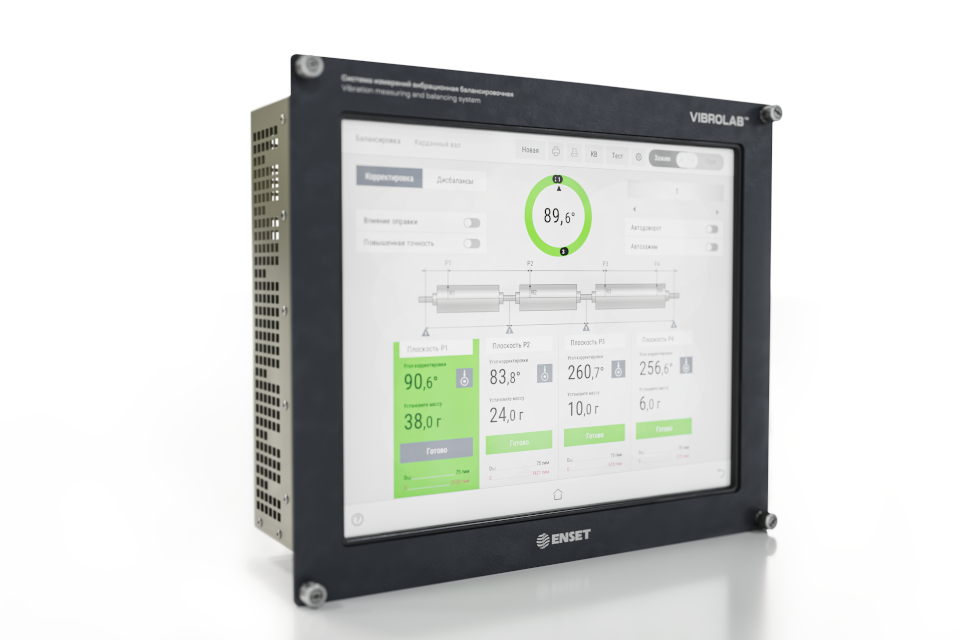

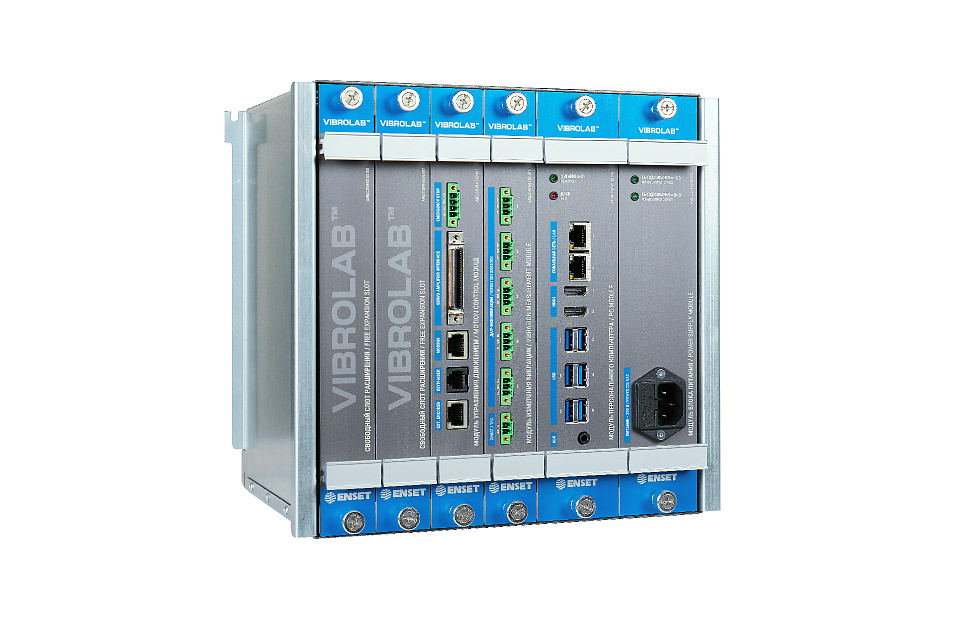

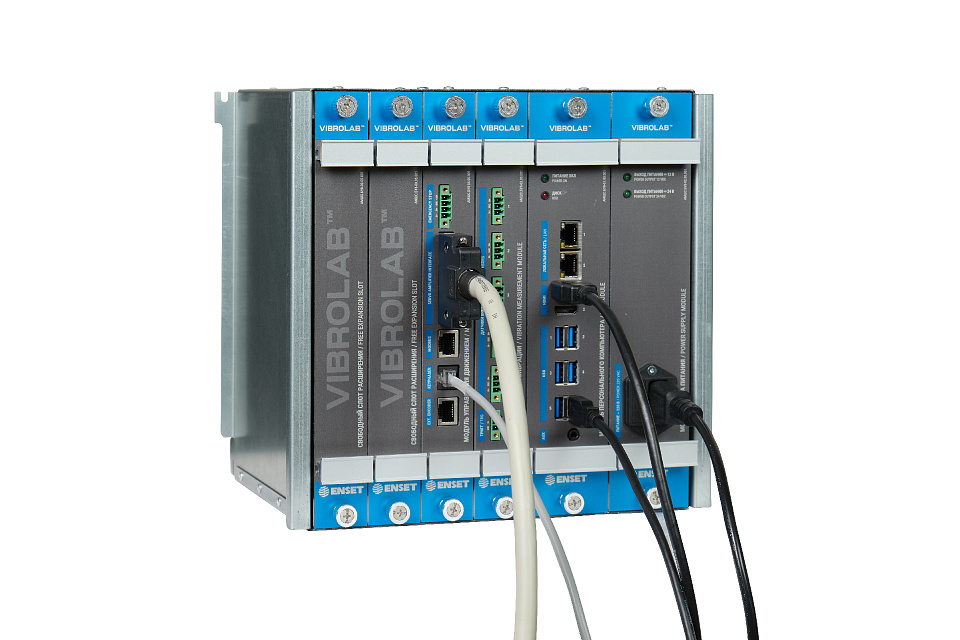

Система измерений вибрационная балансировочная ВИБРОЛАБ


Узнать стоимость Доступно в рассрочку
В наличии
  • Внесена в госреестр средств измерения с 2016 года, может поставляться с поверкой.

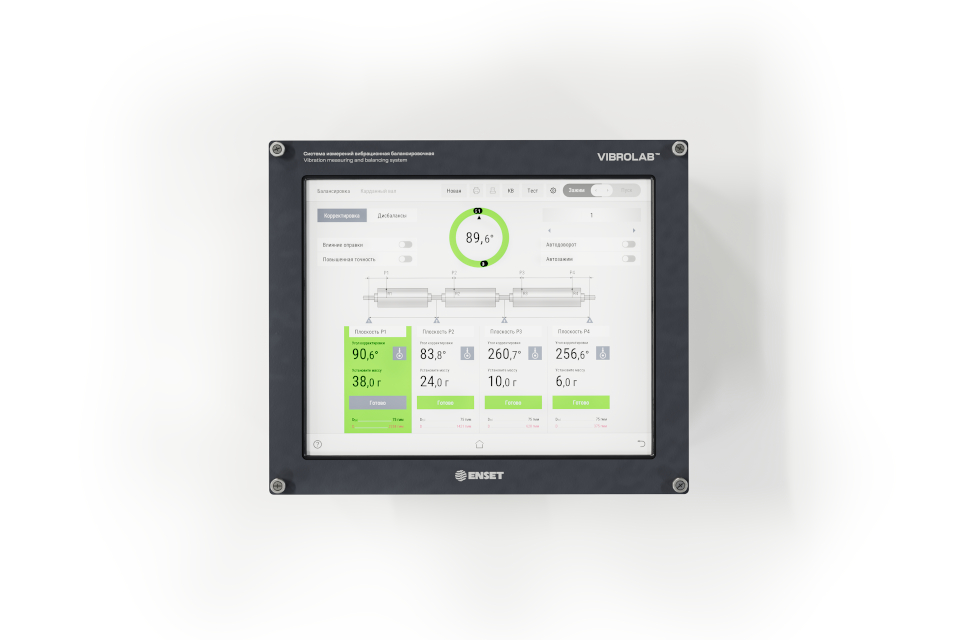

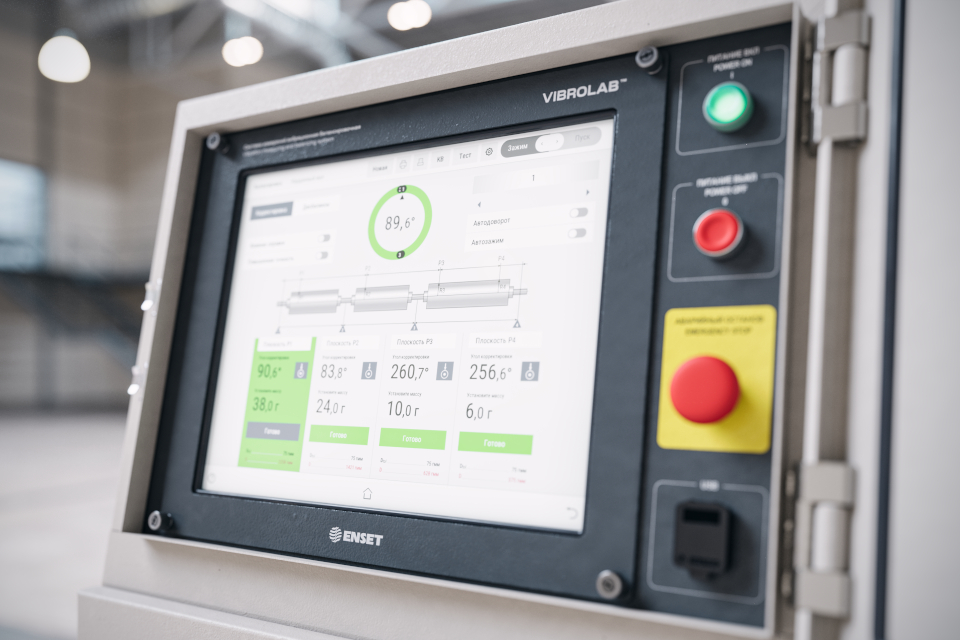

  • Простой и понятный интерфейс на русском языке с подсказками оператору, исключающий ошибки.
  • Имеет встроенные алгоритмы балансировки квазигибких и гибких роторов.

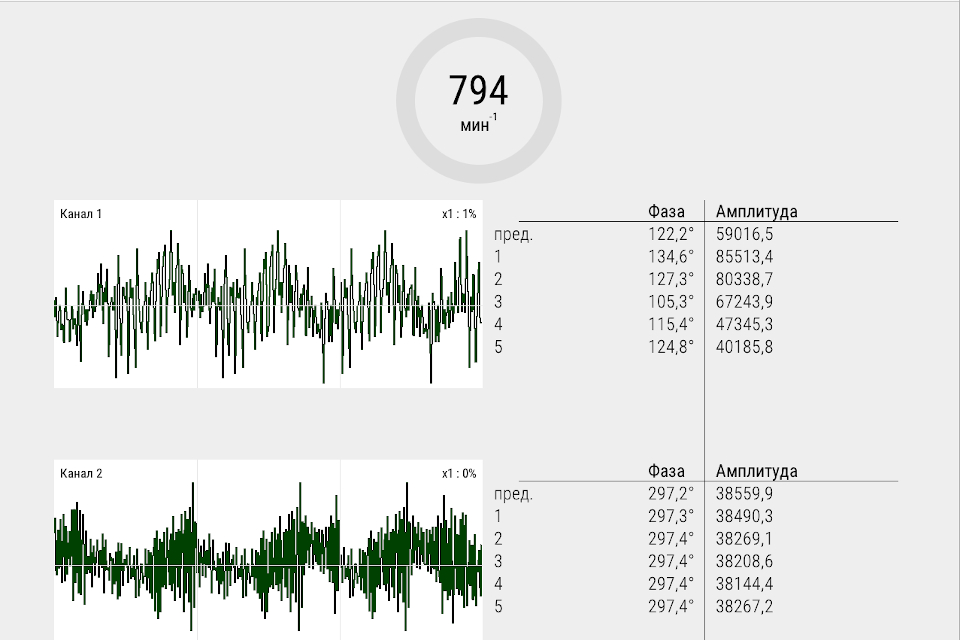

  • Отображает текущее угловое положение ротора.
  • Создана на базе надежного промышленного компьютера и защищенной от сбоев и скачков напряжения ОС Windows Embedded.

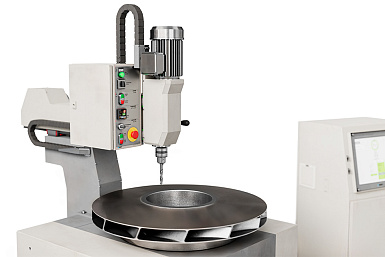

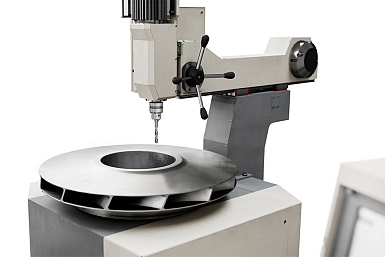

  • Различные встроенные программы корректировки, в том числе на конструктивных углах, сверлением, фрезерованием, шлифованием, по дуге или по сектору.
  • Расчет дисбалансов при помощи векторных коэффициентов влияния.
  • Управляет частотным преобразователем по цифровому протоколу MODBUS.
  • Рассчитывает время разгона и торможения изделия от его момента инерции.
  • Цифровая фильтрация сигналов гарантирует точность измерения вибрации.

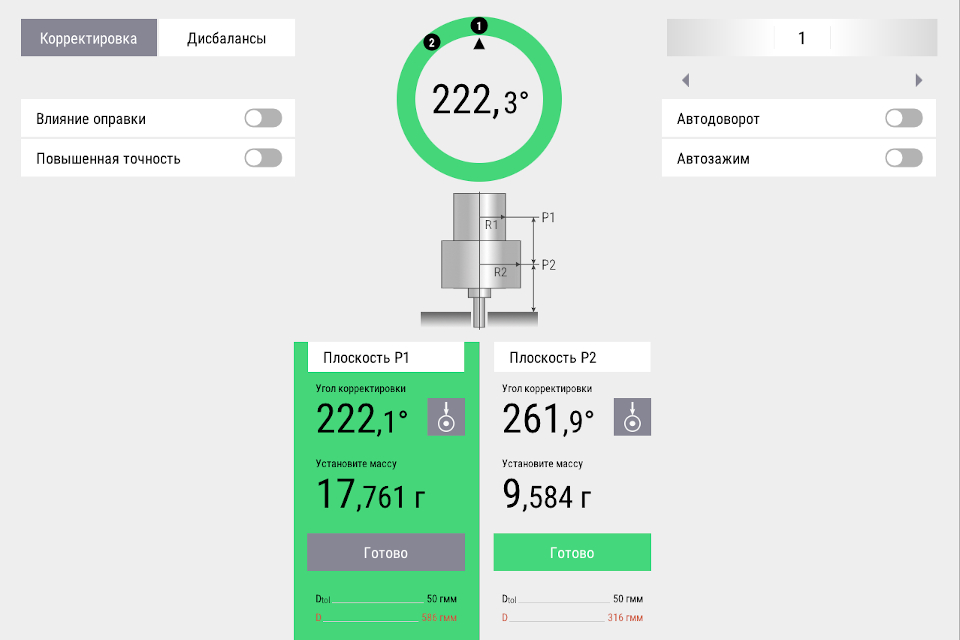

  • Автоматически доворачивает изделие на угол корректировки.
  • Позволяет печатать протокол балансировки или сохранять его на сменный носитель.
Характеристики
Количество измерительных каналов виброперемещения 1..4 шт.
Тип датчиков вибрации Пьезоакселерометры, акселерометры со встроенным усилителем, пьезодатчики силы
Диапазон измерений амплитуды виброперемещения 0,1..1000 мкм
Пределы допускаемой относительной погрешности измерений амплитуды ±2%
Диапазон допускаемых частот вращения ротора 180..30000 об/мин
Пределы допускаемой погрешности измерений частоты вращения ротора ± (1+0,0025 n) об/мин, где n – число оборотов ротора
Диапазон определяемых дисбалансов 0,05..500 гмм/кг
Диапазон рабочих частот 3..500 Гц
Тип датчика угла (энкодера) TTL 5 В, ЛИР 158 или аналогичный
Тип отметчика оборотов МАРК-1М, лазерный
Потребляемая мощность, не более 100 Вт
Габаритные размеры основного блока (ДхШхВ), не более 430х125х370 мм
Масса основного блока 15 кг
Напряжение питания Переменное, 50 Гц, 220 В +10% – 15%
Диапазон рабочих температур +10 до +35 °С
Средняя наработка на отказ 40000 ч
Средний срок службы 25 лет
Опции и принадлежности
Датчик силы пьезоэлектрический

Датчик силы пьезоэлектрический

Датчик силы пьезоэлектрический

Артикул ACCEL_P
Диапазон измеряемых сил 0,1 … 1000 Н
Резонансная частота преобразователя 11 кГц
Диапазон рабочих частот 1 … 3000 Гц
Материал корпуса никелированный латунный сплав
Размеры (ДхШхВ) 45х16х16 мм
Масса без кабеля 40 г
Коэффициент преобразования по заряду 500 пКл/Н
Электрическая емкость 30 нФ
Неравномерность амплитудно-частотной хар-ки в диапазоне рабочих частот ±6 %
Предельное рабочее вибрационное ускорение 2500 м/с2
Нелинейность амплитудной характеристики в диапазоне ускорений 1-100 м/с² ±2 %
Электрическое сопротивление изоляции в нормальных условиях 100 МОм
Относительный коэффициент поперечного преобразования 2,5%
Предельная рабочая температура 160°С
Рабочий диапазон температур -60 … +125°С

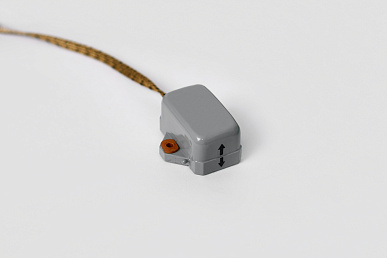

Акселерометр емкостной

Акселерометр емкостной

Акселерометр емкостной ACCELERATOR_C

Артикул ACCEL_C
Напряжение питания ±12 В
Диапазон рабочих температур -50...+60 °С
Материал корпуса Дюралюминий
Диапазоны измерения ускорения ±0,5g
Номинальное выходное напряжение на диапазоне измерения ±5 В
Нелинейность на всем диапазоне 1,5 %
Нижняя частота 0 Гц
Полоса пропускания по уровню 3 дБ 100 Гц
Потребляемый ток 20 мА
Размеры (ДхШхВ) 29,5х28,5х16 мм
Масса без кабеля 15 г

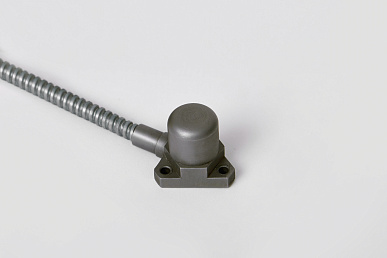

Акселерометр пьезоэлектрический

Акселерометр пьезоэлектрический

Акселерометр пьезоэлектрический ACCELERATOR_P

Артикул ACCEL_P
Диапазон рабочих частот 10…3000 Гц
Материал корпуса Титановый сплав
Размеры (ДхШхВ) 40х40х33 мм
Масса без кабеля 100 г
Коэффициент преобразования по заряду 50 пКл/(м/с²)
Электрическая емкость 30 нФ
Резонансная частота закрепленного акселерометра в рабочем направлении 11 кГц
Резонансная частота закрепленного акселерометра в поперечном направлении 5 кГц
Неравномерность амплитудно-частотной хар-ки в диапазоне рабочих частот ± 6 %
Предельное рабочее вибрационное ускорение 2500 м/с²
Нелинейность амплитудной характеристики в диапазоне ускорений 1-100 м/с² ± 2 %
Электрическое сопротивление изоляции в нормальных условиях 100 МОм
Относительный коэффициент поперечного преобразования 2,5 %
Предельная рабочая температура 160 °С
Рабочий диапазон температур - 60…+125 °С

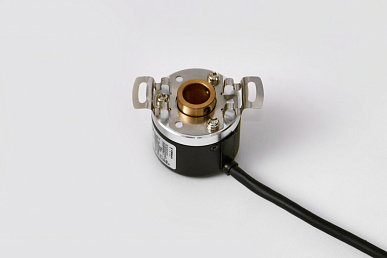

Энкодер инкрементальный

Энкодер инкрементальный

Энкодер инкрементальный

Артикул ENCODER
Диапазон рабочих частот 0 ... 400 Гц (0 ... 24000 об/мин)
Напряжение питания + 5 В
Диапазон рабочих температур -10 ...70 °C
Разрешающая способность 2500 импульсов на оборот
Тип выходного сигнала TTL 5 В, дифференциальный
Диаметр корпуса 40 мм
Внутренний диаметр полого вала 12 мм
Масса 105 г
Масса с кабелем 160 г
Материал корпуса Дюралюминий
Встроенный кабель 2 м

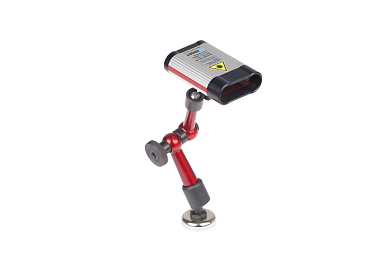

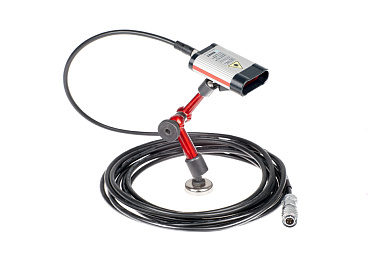

Отметчик оборотов лазерный

Отметчик оборотов лазерный

Отметчик оборотов лазерный

Артикул MARK-1M
Диапазон рабочих частот 0 … 500 Гц (0 … 30.000 об/мин)
Масса основного блока 61 г
Напряжение питания + 5 В
Диапазон рабочих температур -10 ...50 °С
Тип выходного сигнала TTL 5 В
Материал корпуса Дюралюминий
Диапазон расстояний срабатывания 50 ... 400 мм
Размеры основного блока (ДхШхВ) 90х22х22 мм
Размеры со стойкой (ДхШхВ) 90х40х210 мм
Масса со стойкой 285 г

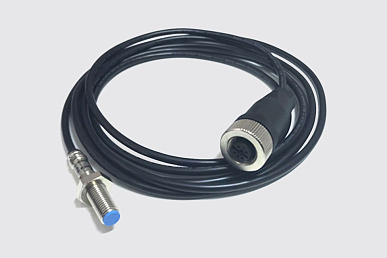

Отметчик оборотов индуктивный

Отметчик оборотов индуктивный

Отметчик оборотов индуктивный

Артикул IND_IND
Кабель 2 м
Защита от пыли и влаги IP67
Диапазон рабочих частот 0 … 500 Гц (0 … 30.000 об/мин)
Напряжение питания 10 ... 30 В
Диапазон рабочих температур -25 ... +75 о С
Тип выходного сигнала NPN
Материал корпуса Никелированный латунный сплав
Диапазон расстояний срабатывания 1.5 мм
Масса без кабеля 10 г
Габаритные размеры (ДхШхВ) 44х8х8 мм
Система измерений вибрационная балансировочная ВИБРОЛАБ
фото Система измерений вибрационная балансировочная ВИБРОЛАБ
277890 1 RUB
Количество измерительных каналов виброперемещения
1..4 шт.
Тип датчиков вибрации
Пьезоакселерометры, акселерометры со встроенным усилителем, пьезодатчики силы
Диапазон измерений амплитуды виброперемещения
0,1..1000 мкм
Пределы допускаемой относительной погрешности измерений амплитуды
±2%
Диапазон допускаемых частот вращения ротора
180..30000 об/мин
Пределы допускаемой погрешности измерений частоты вращения ротора
± (1+0,0025 n) об/мин, где n – число оборотов ротора
Диапазон определяемых дисбалансов
0,05..500 гмм/кг
Диапазон рабочих частот
3..500 Гц
Тип датчика угла (энкодера)
TTL 5 В, ЛИР 158 или аналогичный
Тип отметчика оборотов
МАРК-1М, лазерный
Потребляемая мощность, не более
100 Вт
Габаритные размеры основного блока (ДхШхВ), не более
430х125х370 мм
Масса основного блока
15 кг
Напряжение питания
Переменное, 50 Гц, 220 В +10% – 15%
Диапазон рабочих температур
+10 до +35 °С
Средняя наработка на отказ
40000 ч
Средний срок службы
25 лет
Внесена в госреестр средств измерения с 2016 года, может поставляться с поверкой. Простой и понятный интерфейс на русском языке с подсказками оператору, исключающий ошибки. Имеет встроенные алгоритмы балансировки квазигибких и гибких роторов. Отображает текущее угловое положение ротора. Создана на базе надежного промышленного компьютера и защищенной от сбоев и скачков напряжения ОС Windows Embedded. Различные встроенные программы корректировки, в том числе на конструктивных углах, сверлением, фрезерованием, шлифованием, по дуге или по сектору. Расчет дисбалансов при помощи векторных коэффициентов влияния. Управляет частотным преобразователем по цифровому протоколу MODBUS. Рассчитывает время разгона и торможения изделия от его момента инерции. Цифровая фильтрация сигналов гарантирует точность измерения вибрации. Автоматически доворачивает изделие на угол корректировки. Позволяет печатать протокол балансировки или сохранять его на сменный носитель.
×
