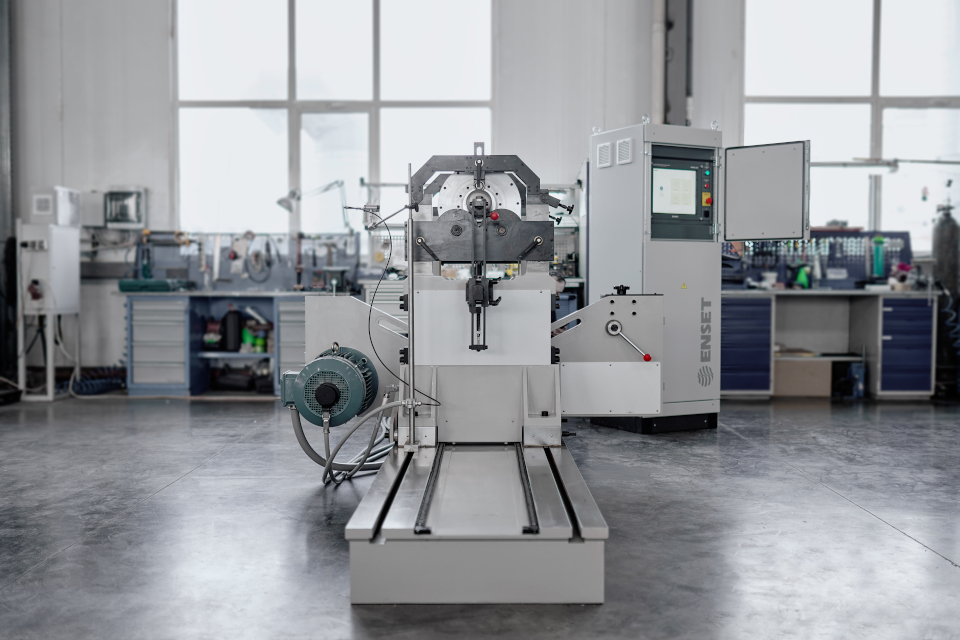

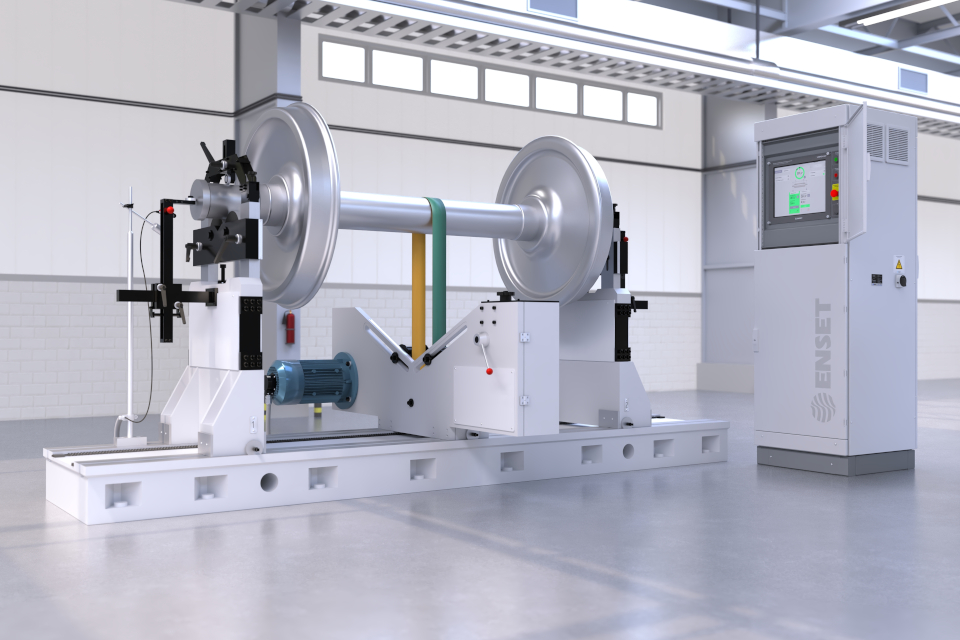

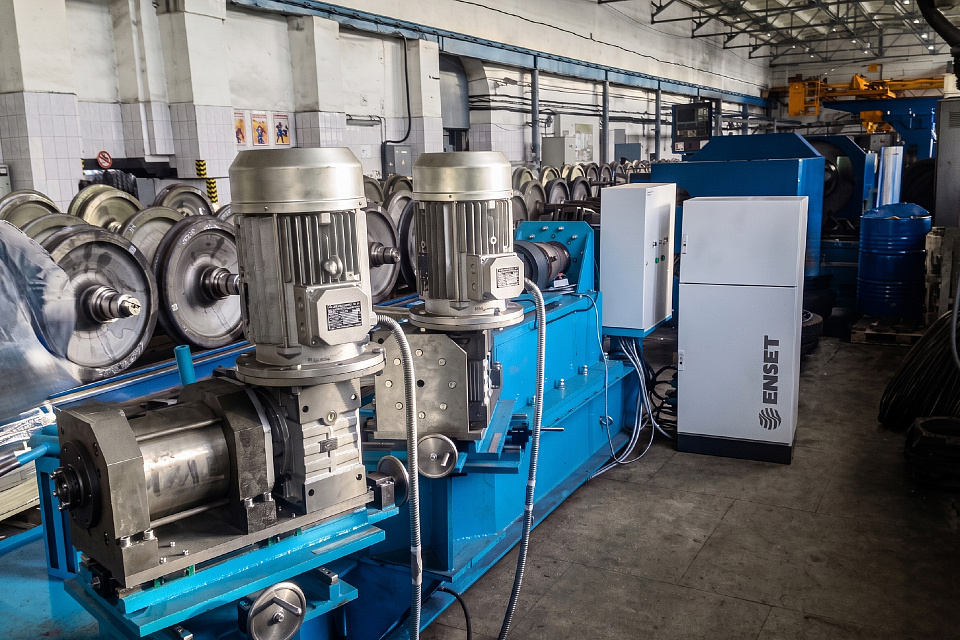

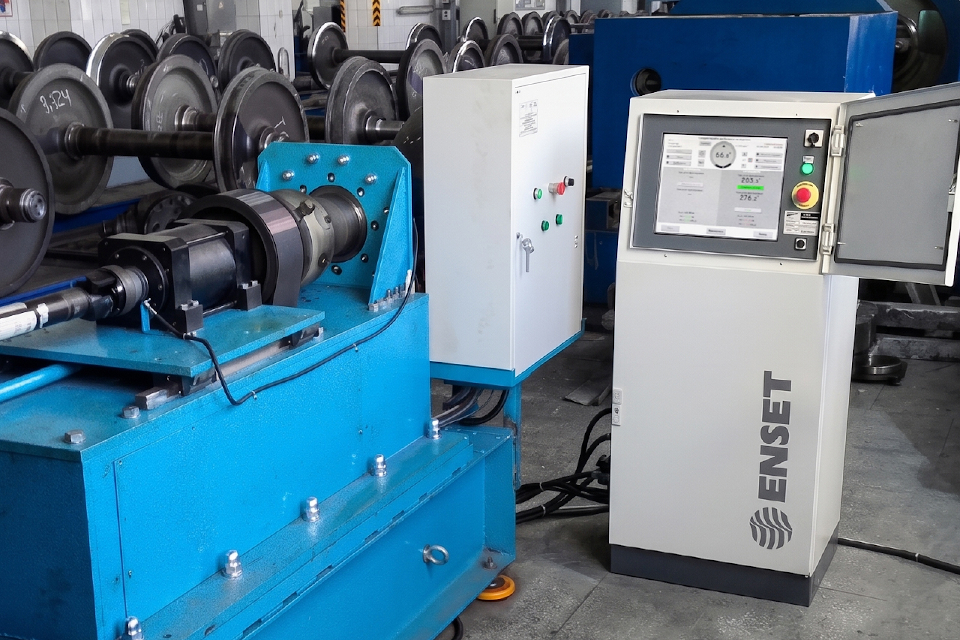

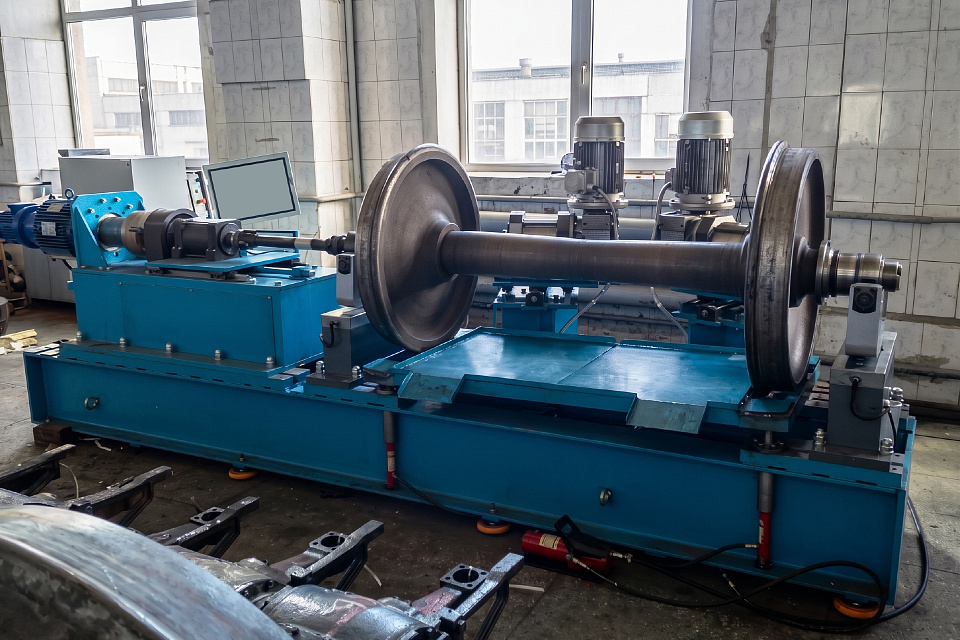

Станок для балансировки колесных пар с устройством для коррекции дисбаланса
Назначение станка
Для динамической балансировки колесных пар
Станина
Станина из высокопрочного литого чугуна с Т-образными пазами и направляющими скольжения
Опоры станка

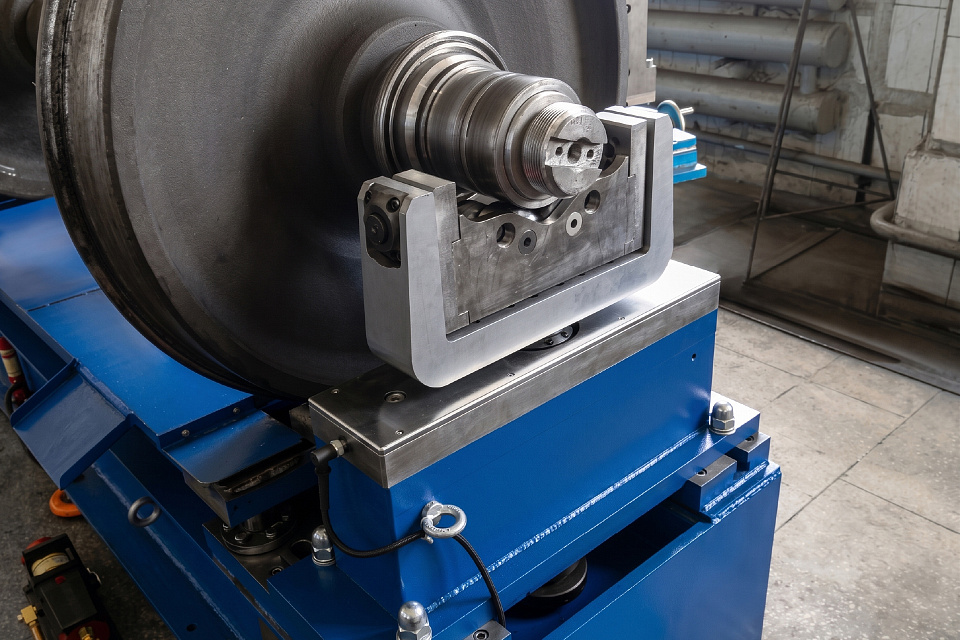

2 опоры, регулируемые по высоте; с различными роликовыми или призматическими блоками по запросу
Привод балансируемого изделия

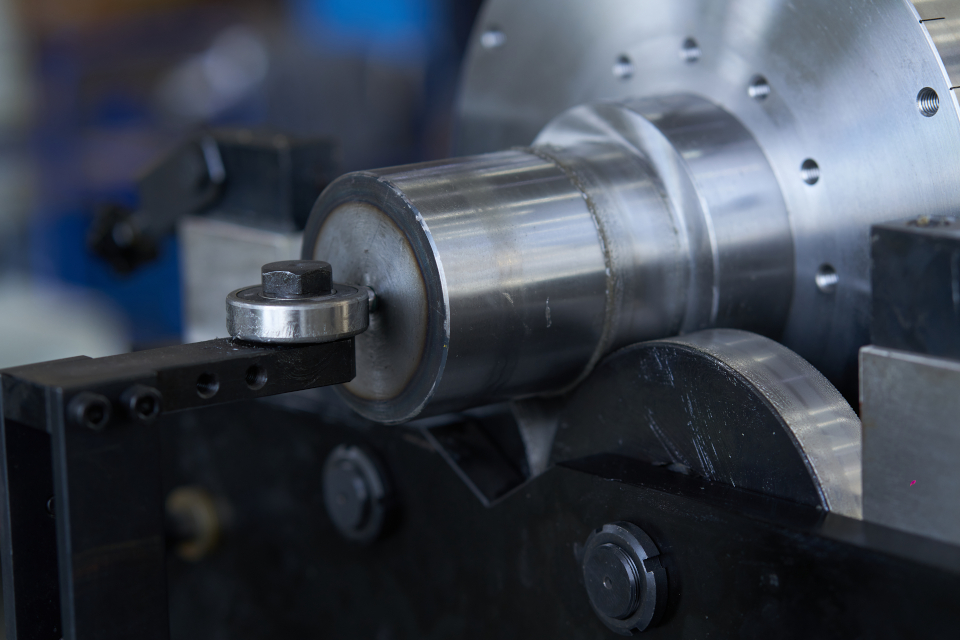

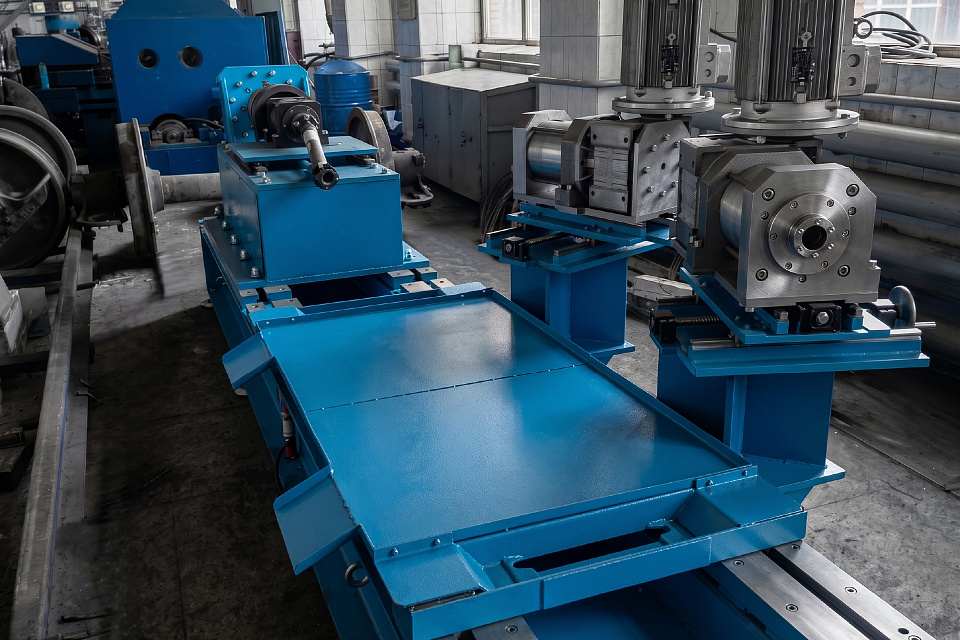

Осевой, приводной шпиндель с карданным валом; Фрикционные ролики
Балансируемое изделие
Тип балансируемого ротора
Колесные пары железнодорожного транспорта
Масса балансируемого ротора, кг
10 – 3000
Максимальная нагрузка на одну опору, кг (кН)
1800 (18)
Диаметр балансируемого ротора, мм
1400
Длина балансируемого ротора, мм
300 – 2800
Диаметр цапф балансируемого ротора, мм
120 – 240
Максимальный момент инерции ротора, кг·м2
367
Число плоскостей коррекции
1, 2, 3, многоплоскостная балансировка

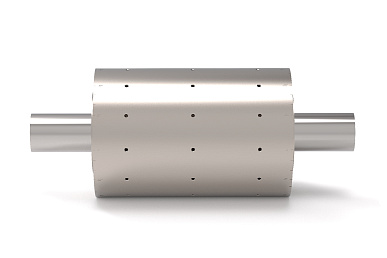

Контрольный ротор
B6
Осевой привод изделия
Тип осевого привода
Подвижный шпиндель с приводным карданным валом
Частота вращения ротора при балансировке, мин-1
30 – 1500
Номинальный крутящий момент привода, Н·м
95,6
Ход шпинделя осевого привода, мм
50
Электропривод

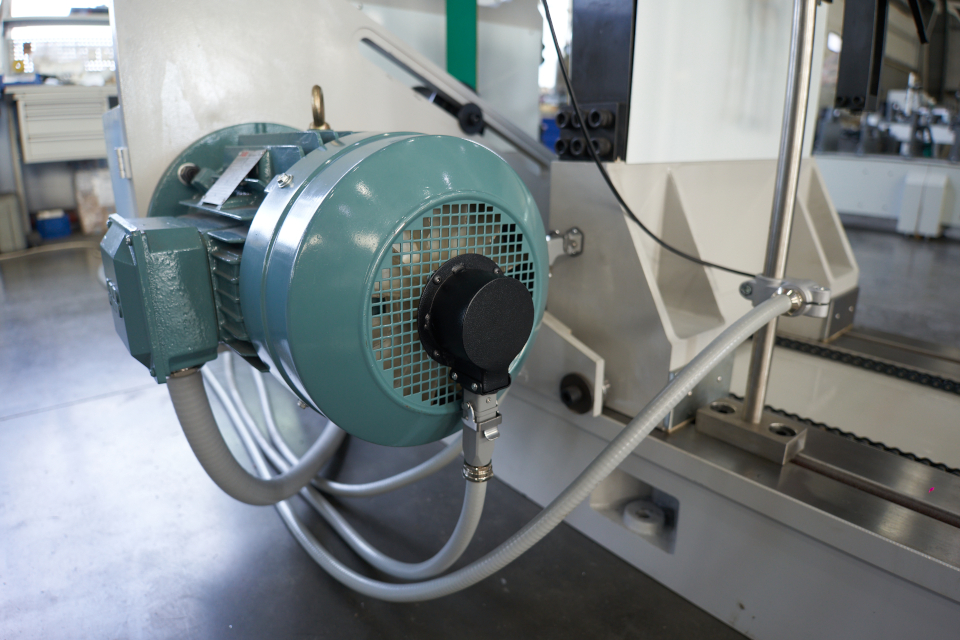

Серводвигатель, 3000 мин-1, 7,5 кВт
Торможение изделия
Электродинамическое, тормозной резистор
Доворот изделия на позицию корректировки
Автоматический
Точность доворота изделия, градусов
± 0,1º
Удержание изделия на позиции корректировки
Автоматическое
Датчик оборотов
Индуктивный
Фрикционные ролики
Частота вращения ротора при балансировке, мин-1
30 – 1500
Номинальный крутящий момент привода, Н·м
50,8
Электропривод
4 серводвигателя (в каждом приводном ролике), 5000 мин-1, 4 кВт
Торможение изделия
Электродинамическое, тормозной резистор
Доворот изделия на позицию корректировки
Автоматический
Точность доворота изделия, градусов
± 0,1º
Удержание изделия на позиции корректировки
Автоматическое
Датчик оборотов
Лазерный
Измерительно-управляющая система
Наименование системы
Система измерений вибрационная балансировочная ВИБРОЛАБ-5.К
Номер в Госреестре средств измерений
№ 97688-26
Межповерочный интервал, лет
3
Интерфейс пользователя

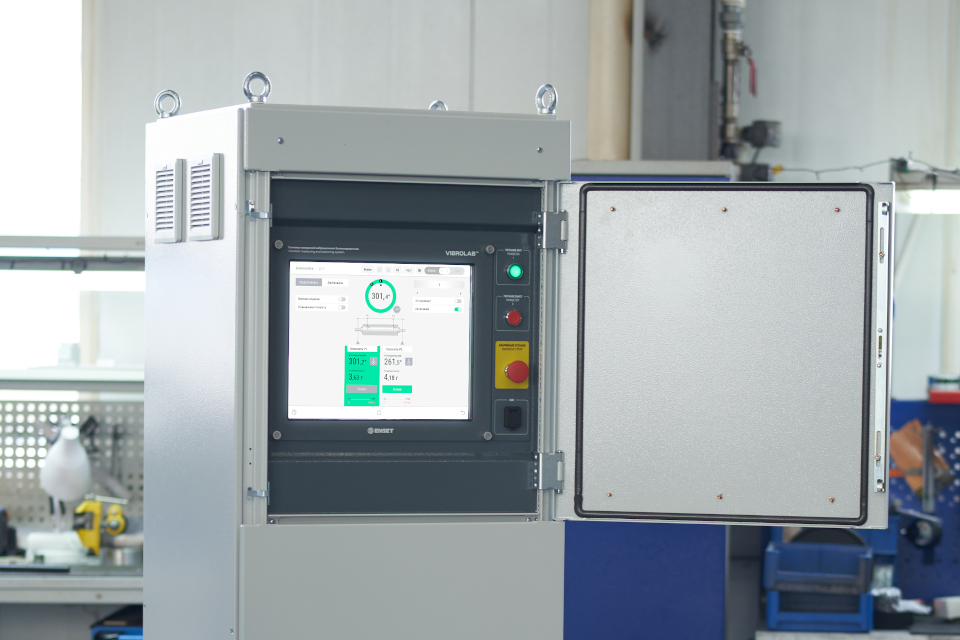

Цветной сенсорный дисплей 22 дюйма, регулируемый по углу наклона, с антибликовым покрытием
Язык интерфейса
Русский/Английский
Пределы допускаемой относительной погрешности измерений размаха виброперемещения, %
±3
Минимально достижимый остаточный удельный дисбаланс с осевым приводом, emar, гмм/кг
0,1
Минимально достижимый остаточный удельный дисбаланс с фрикционными роликами, emar, гмм/кг
0,1
Коэффициент уменьшения дисбаланса RUR (URR), %
≥95
Погрешность измерения частоты вращения, об/мин
± (1+0,0025·n)
Количество каналов измерения вибрации
2
Датчики вибрации
Пьезоэлектрические датчики силы
Датчики оборотов
Индуктивный, лазерный
Единицы измерения дисбаланса
г·мм; г·см; г·м; г·мм/кг; мкм
Датчик углового положения
Встроенный в сервопривод; Встроенный в опорный ролик
Точность измерения углового положения изделия
± 0,1º
Установочные и эксплуатационные параметры
Основание под станок
Анкерение к бетонному полу толщиной не менее 100 мм
Род тока питающей сети
Переменный
Требования к электрической сети
3 фазы, 400 В ± 10 % (по ГОСТ 32144-2013), 50 Гц, 32 А, защитное заземление обязательно
Защита электроники станка от пыли и влаги
IP54
Климатическое исполнение по ГОСТ 15150
Эксплуатация: УХЛ 4.2 (температура от + 10 до + 35 ºC, относительная влажность воздуха до 80 %). Хранение и транспортировка: 1Л (температура от + 5 до + 40 ºC, относительная влажность воздуха до 80 %)
Габаритные размеры (Д х Ш х В), мм
4000 х 3400 х 1800

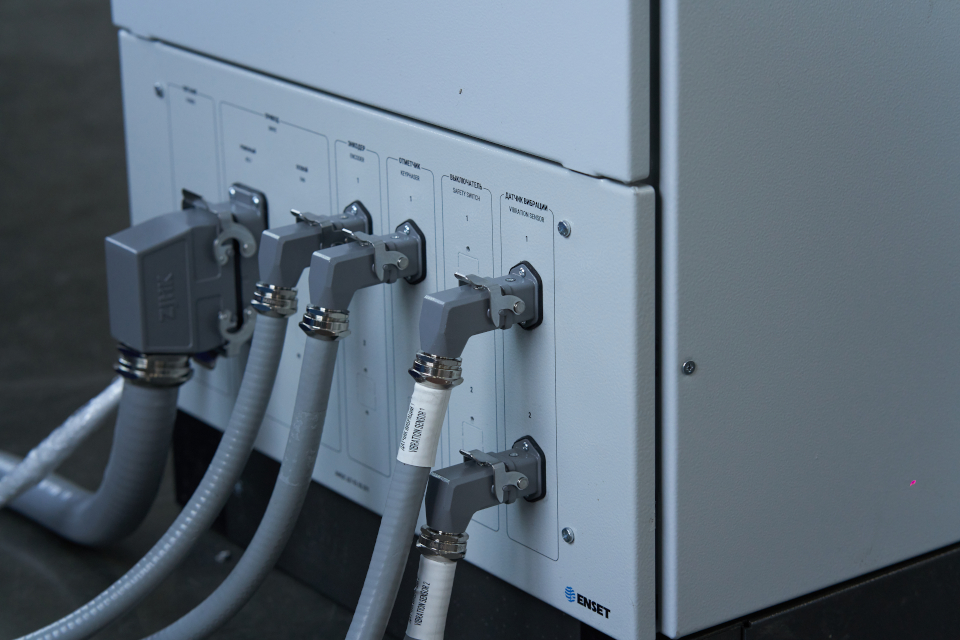

Габаритные размеры электрошкафа (Д х Ш х В), мм
600 х 600 х 1962
Масса станка вместе с электрошкафом, кг
3500
Гарантия и срок службы
Гарантийный срок, мес
12
Средний срок службы, лет
20
Страна производства - Россия
Технические характеристики оборудования могут быть изменены по запросу заказчика.
Преимущества
ТОЧНОСТЬ
Измерительная система ВИБРОЛАБ-5 – в Госреестре средств измерений под № 97688-26 – с увеличенным до трех лет интервалом периодической поверки.
Самая высокая точность в серии emar – 0,1 гмм/кг.
Широкий динамический диапазон измерения дисбалансов — от 10 до 250 000 000 гмм.
СЕРВИС И ПОДДЕРЖКА
Гарантия на станок, включая все его узлы и компоненты – один год.
Техническая поддержка и сервис в течение всего срока службы.
Встроенная система самодиагностики датчиков, измерительной электроники и привода станка.
Удаленная диагностика и настройка станка специалистами ЭНСЕТ.
НАДЕЖНОСТЬ
Станок рассчитан на 20 лет интенсивной эксплуатации.
Станина из литого высокопрочного чугуна.
Высокотехнологичная дорезонансная конструкция опор с пятикратным запасом прочности.
Герметичный электрошкаф Rittal с защитой класса IP54 от пыли и влаги.
Сенсорная промышленная панель Elo Touch с диагональю 17 дюймов, стойкая к ударам и загрязнениям.
ТЕХНОЛОГИИ ДЛЯ БУДУЩЕГО
Современное оборудование и программное обеспечение для балансировки с интервалом поверки раз в 3 года.
Интеграция автоматических систем идентификации и маркировки роторов, систем коррекции дисбаланса с ЧПУ и роботизированных манипуляторов.
Готовность к производственным линиям Индустрии 4.0 — интеграция с системами SCADA, MES, ERP.
ПРОИЗВОДИТЕЛЬНОСТЬ
Балансировка на скоростях до 3000 об/мин благодаря мощному двигателю.
Высокий коэффициент уменьшения дисбаланса за один пуск RUR (URR) = 95 % - благодаря линейности колебательной системы.
Автоматический доворот ротора для удобной корректировки дисбаланса.
УНИВЕРСАЛЬНОСТЬ
Быстрая переналадка по длине.
Возможность дооснащения станка ременным, осевым приводом илиприводным шпинделем.
Множество режимов корректировки дисбалансов для всех видов изделий.
Модульная конструкция станка позволяет расширять его возможности и добавлять функции.
БЕЗОПАСНОСТЬ
Безопасная для оператора конструкция станка в соответствии с ГОСТ 12.2.003-91, ГОСТ Р 51342-99.
Защитные ограждения классов В, С, D по ГОСТ 31321-2006 (ISO 21940-23:2012)с блокировкой открытия при вращении изделия.
Автоматическое торможение ротора при превышении допустимого уровня вибрации.
Обеспечивает включение станка в ИТ-инфраструктуру завода
