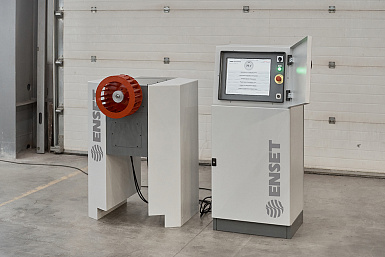

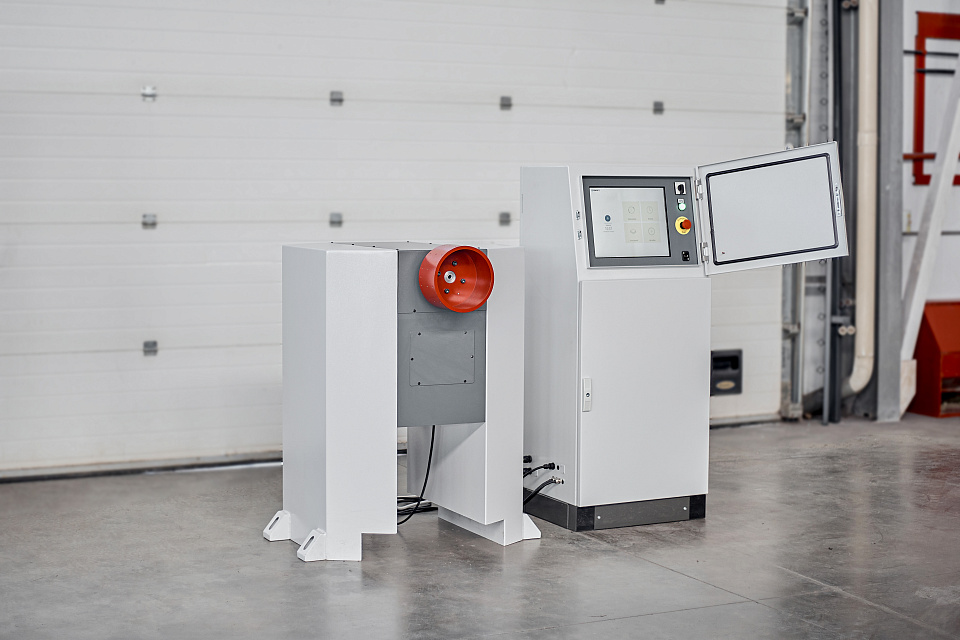

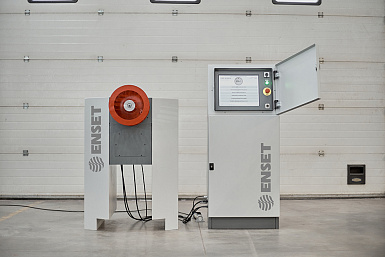

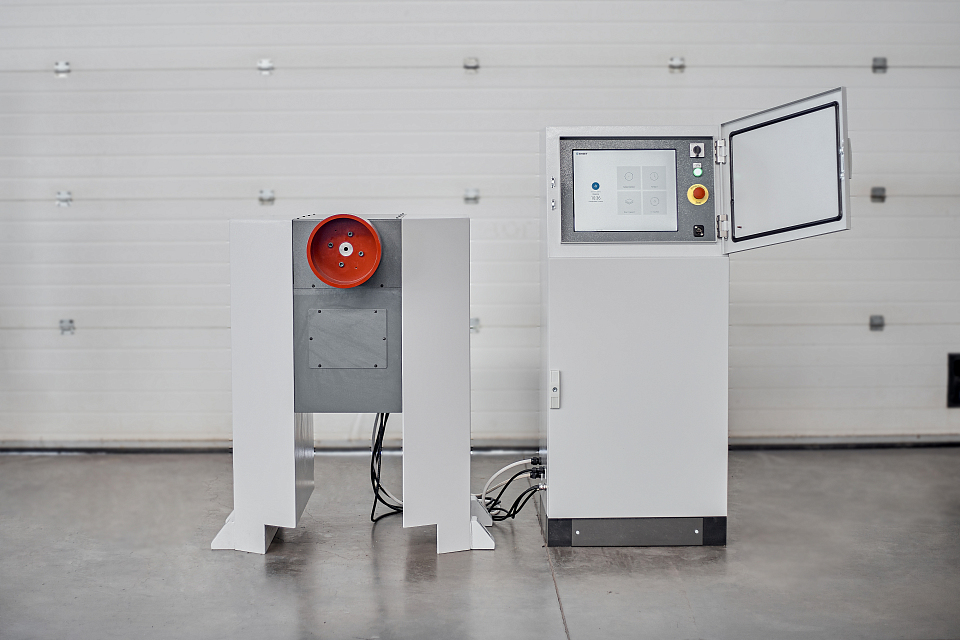

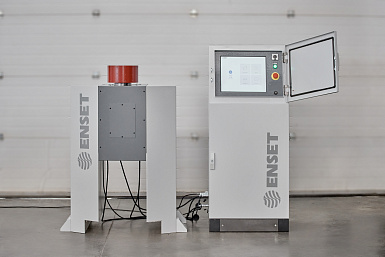

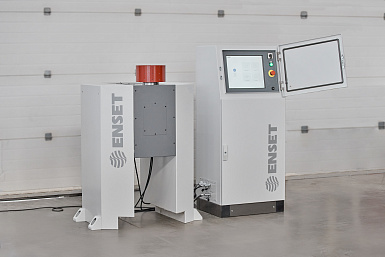

Консольный станок для балансировки роторов диаметром до 1400 мм и массой до 300 кг с возможностью дооснащения сверлильным модулем ДБР КОНСОЛЬ-П

Преимущества

  • Балансировочная измерительная система ВИБРОЛАБ внесена в Государственный реестр средств измерений и может поставляться с первичной поверкой
  • Станок спроектирован специально для консольной балансировки, в его конструкции нет промежуточных опор и технологических валов, которые бы увеличивали время перенастройки станка на новый тип изделия

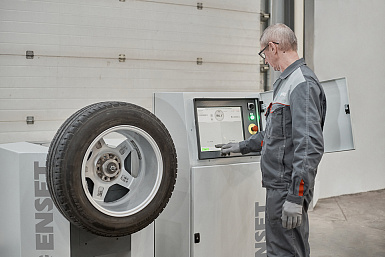

  • Компактные габариты станка позволят разместить его даже в самом ограниченном пространстве, при этом его спектр балансируемых изделий весьма широк – от дискообразных роторов, рабочих колес и крыльчаток до автомобильных колес
  • Программное обеспечение имеет специальный режим корректировки дисбаланса крыльчаток на конструктивных углах, при котором станок сам показывает, на какие лопасти вешать груз (или удалять материал) – оператору не нужно выполнять сложные вычисления
  • Жесткая надежная конструкция позволяет проводить корректировку дисбалансов прямо на станке, в том числе приваркой грузов, сверлением или фрезерованием

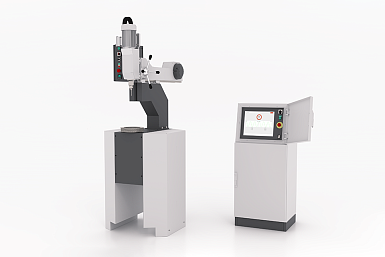

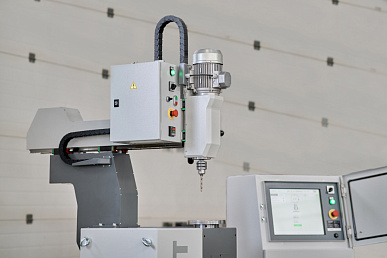

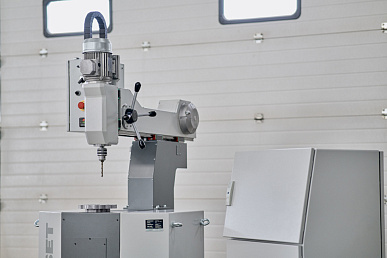

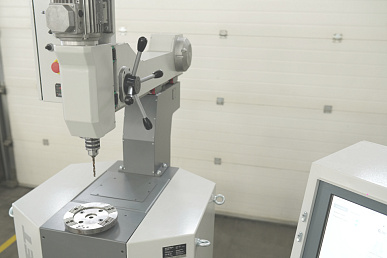

  • Опционально производителем станок может быть оснащен сверлильным модулем. Дооснастить станок сверлильным модулем или иными приспособлениями для корректировки дисбаланса заказчик может и самостоятельно, как установив модуль устранения дисбаланса рядом со станком, так и смонтировав его прямо на станину станка


Документация

Характеристики

Артикул DBR_CONSOLE_P
Тип Консольный
Привод изделия Осевой
Количество опор 1 шт.
Количество плоскостей измерений 2 шт.
Масса изделия от 10 до 300 кг
Диаметр изделия максимальный до 1400 мм
Класс точности балансировки G1 по ГОСТ ИСО 1940-1-2007
Требования к электрической сети 3 фазы, 380 В 50 Гц, 16 А, защитное заземление обязательно

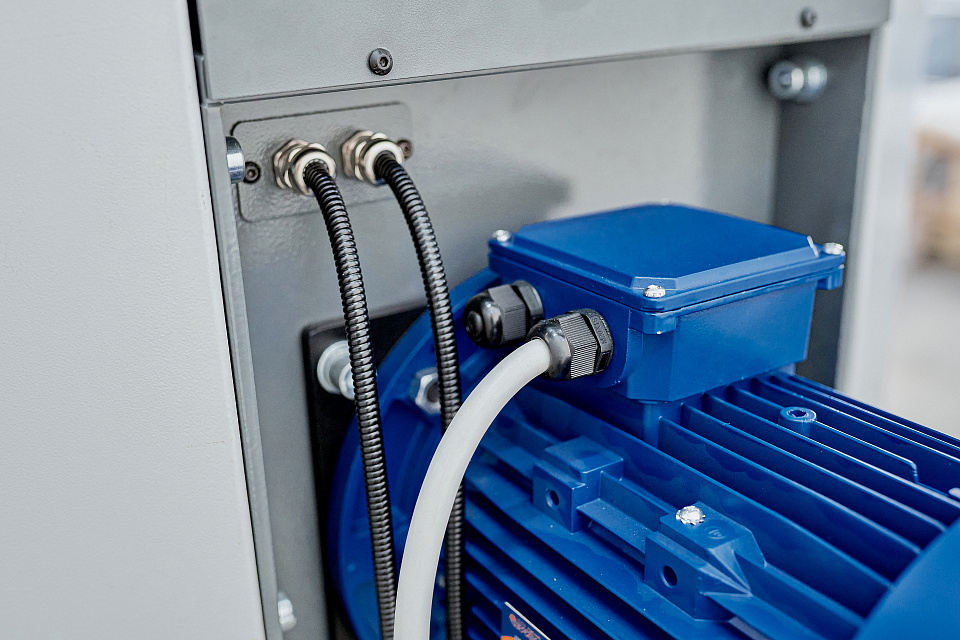

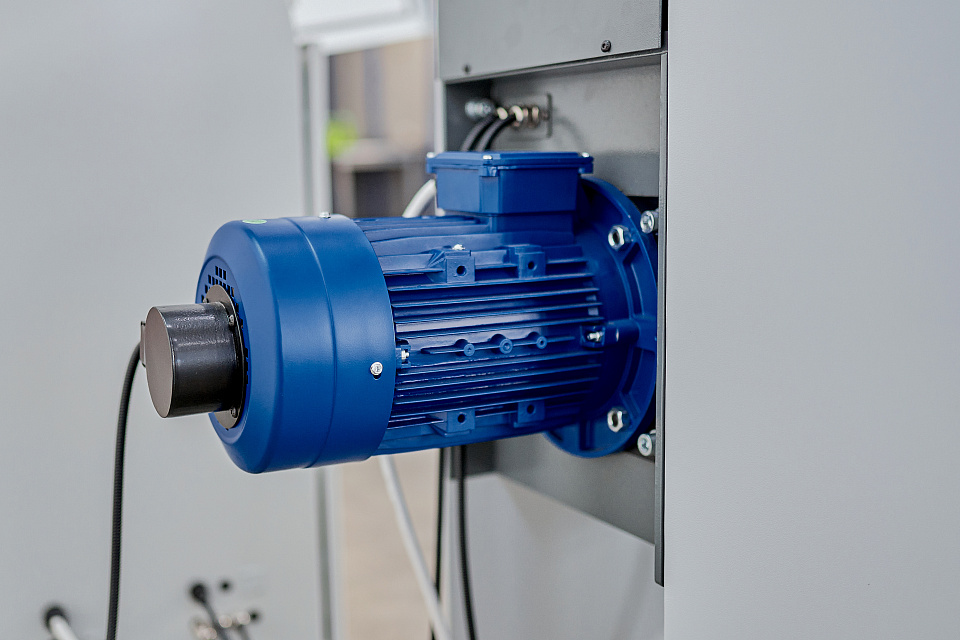

Электропривод Асинхронный, 1480 об/мин, 4,0 кВт
Доворот изделия на угол корректировки Ручной или автоматический (опция)
Тип датчиков вибрации Датчики силы (пьезоэлектрические)
Защита от пыли и влаги IP55

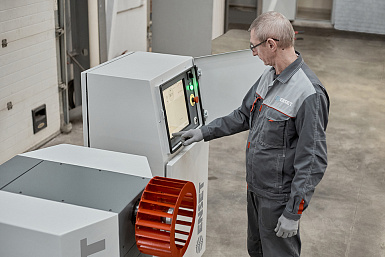

Интерфейс пользователя Цветной сенсорный монитор, стойкий к ударам и загрязнениям
Фундамент под станок Требуется
Габаритные размеры станка (Д х Ш х В) 750 x 1000 x 1150 мм
Габаритные размеры электрошкафа (Д х Ш х В) 600 х 500 х 1400 мм
Диаметр сверления (параметр для опции сверлильный модуль) 3 – 12 мм
Ход шпинделя (параметр для опции сверлильный модуль) 80 мм
Масса станка вместе с электрошкафом, не более 950 кг

Опции и принадлежности

ДБР КОНСОЛЬ П
ДБР КОНСОЛЬ П
1
Артикул
DBR_CONSOLE_P
Тип
Консольный
Привод изделия
Осевой
Количество опор
1 шт.
Количество плоскостей измерений
2 шт.
Масса изделия
от 10 до 300 кг
Диаметр изделия максимальный
до 1400 мм
Класс точности балансировки
G1 по ГОСТ ИСО 1940-1-2007
Требования к электрической сети
3 фазы, 380 В 50 Гц, 16 А, защитное заземление обязательно
Электропривод
Асинхронный, 1480 об/мин, 4,0 кВт
Доворот изделия на угол корректировки
Ручной или автоматический (опция)
Тип датчиков вибрации
Датчики силы (пьезоэлектрические)
Защита от пыли и влаги
IP55
Интерфейс пользователя
Цветной сенсорный монитор, стойкий к ударам и загрязнениям
Фундамент под станок
Требуется
Габаритные размеры станка (Д х Ш х В)
750 x 1000 x 1150 мм
Габаритные размеры электрошкафа (Д х Ш х В)
600 х 500 х 1400 мм
Диаметр сверления (параметр для опции сверлильный модуль)
3 – 12 мм
Ход шпинделя (параметр для опции сверлильный модуль)
80 мм
Масса станка вместе с электрошкафом, не более
950 кг
Балансировочная измерительная система ВИБРОЛАБ внесена в Государственный реестр средств измерений и может поставляться с первичной поверкой Станок спроектирован специально для консольной балансировки, в его конструкции нет промежуточных опор и технологических валов, которые бы увеличивали время перенастройки станка на новый тип изделия Компактные габариты станка позволят разместить его даже в самом ограниченном пространстве, при этом его спектр балансируемых изделий весьма широк – от дискообразных роторов, рабочих колес и крыльчаток до автомобильных колес Программное обеспечение имеет специальный режим корректировки дисбаланса крыльчаток на конструктивных углах, при котором станок сам показывает, на какие лопасти вешать груз (или удалять материал) – оператору не нужно выполнять сложные вычисления Жесткая надежная конструкция позволяет проводить корректировку дисбалансов прямо на станке, в том числе приваркой грузов, сверлением или фрезерованием Опционально производителем станок может быть оснащен сверлильным модулем. Дооснастить станок сверлильным модулем или иными приспособлениями для корректировки дисбаланса заказчик может и самостоятельно, как установив модуль устранения дисбаланса рядом со станком, так и смонтировав его прямо на станину станка
×
