Артикул |
FREZER_PORT |
Описание |

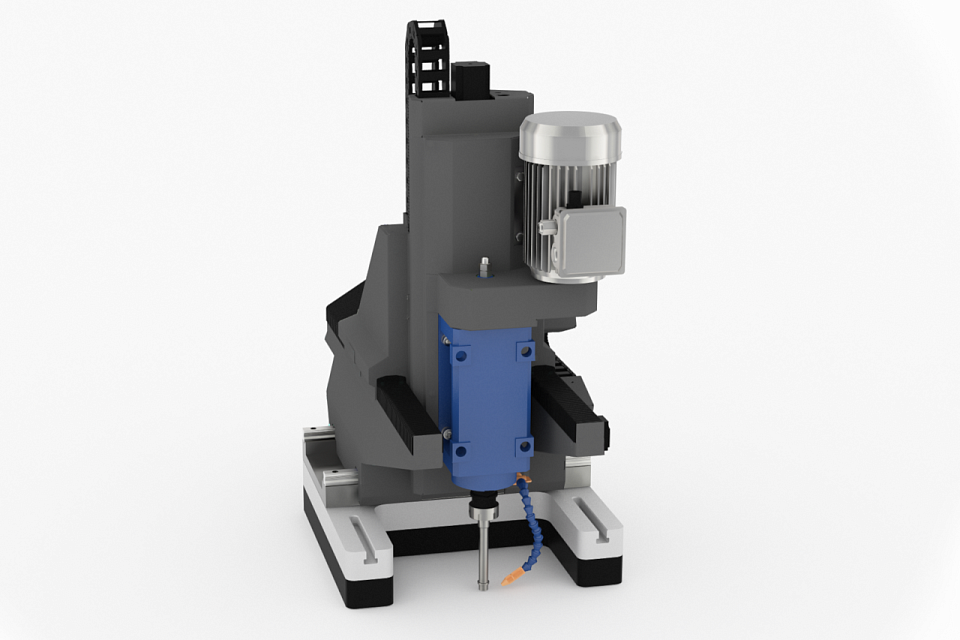

Станок на магнитной подушке для фрезерования отверстий сложной формы на изделии без его демонтажа |
Требования к электрической сети |
3 фазы, 380 В 50 Гц, 16 А, защитное заземление обязательно |
Габаритные размеры основного блока (Д х Ш х В), не более |
510 х 675 х 1035 мм |
Гарантийный срок |
24 месяца |
Асинхронный электропривод шпинделя (передача с зубчатым ремнем) |
1,1 кВт |
Максимальная частота вращения шпинделя |
1500 об/мин |
Электроприводы подачи по осям X, Y, Z |
0,16 кВт |
Асинхронный электропривод системы СОЖ |
0,12 кВт |
Наименьшее расстояние от торца шпинделя до стола |
219 мм |
Наибольшее расстояние от торца шпинделя до стола |
469 мм |
Перемещение каретки со шпинделем по оси Х |
100 мм |
Перемещение каретки со шпинделем по оси Y |
100 мм |
Перемещение шпинделя вертикальное по оси Z |
450 мм |
Рабочая скорость по осям X, Y |
4000 мм/мин |
Рабочая скорость по оси Z |
3000 мм/мин |
Конус шпинделя |
BT30 (7:24) |
Наибольший диаметр сверла |
16 мм |
Максимальный диаметр концевой фрезы |
16 мм |
Максимальный диаметр торцевой фрезы |
40 мм |
Смена инструмента |
Ручная |
Точность позиционирования, не более |
0,02 мм |
Количество/размер/шаг Т-образных пазов стола |
2/14/50 шт./мм/мм |
Масса шкафа управления |
100 кг |
Масса основного блока |
68 кг |
|
|
