Токарно-шлифовальный комплекс

Обрабатываемые изделия	Роторы паровых турбин и генераторов.
Диаметр обрабатываемой поверхности	От 140 до 1500 мм.
Точность обработки	0,01 мм.
Продольное перемещение в автоматическом режиме	0 – 600 мм.
Поперечное перемещение в автоматическом режиме	0 – 300 мм.
Тип шлифовального круга	Прямой, чашеобразный.
Диаметр шлифовального круга	наружный – 150 мм, посадочный – 32 мм.
Частота вращения шлифовального круга	3000 об/мин.
Управление вращением ротора	В режиме точения и шлифования.
Габариты модуля	2550 х 1260 х 1700 мм.
Масса модуля	1650 кг.

Описание

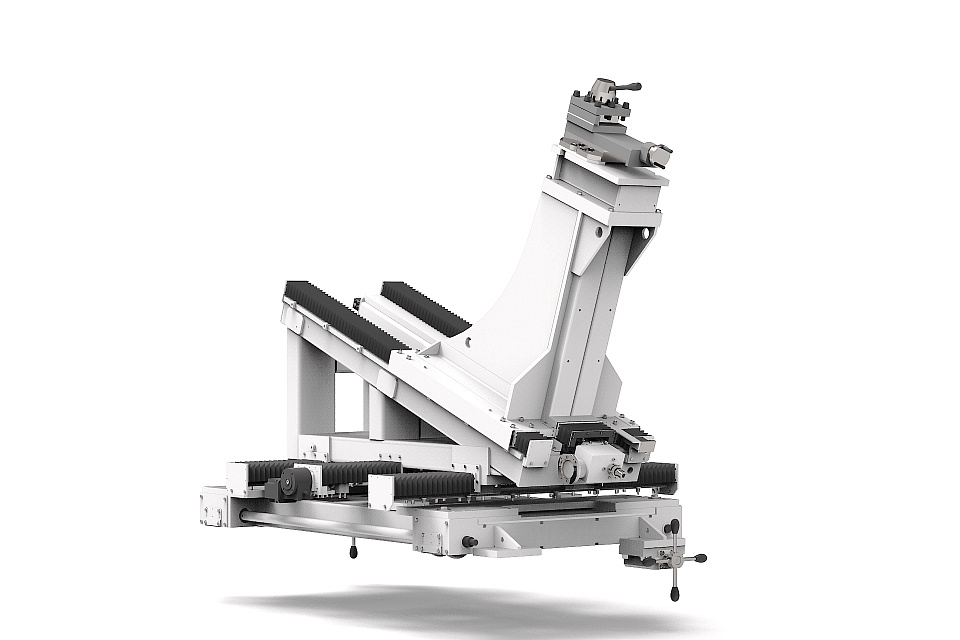

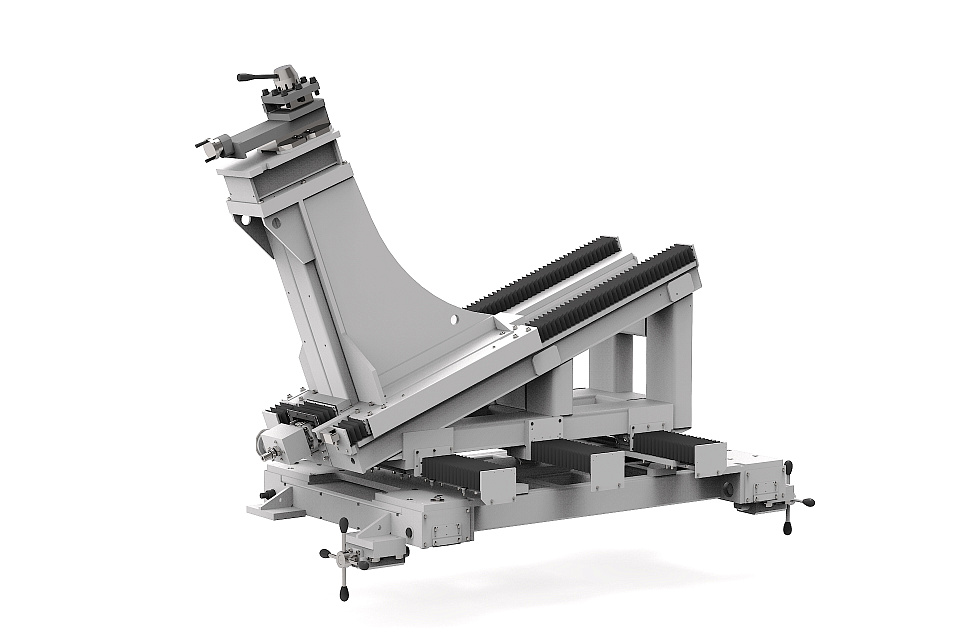

Комплекс с ЧПУ для механической обработки поверхностей роторов паровых турбин и якорей генераторов точением и шлифованием на балансировочном станке в автоматическом и ручном режимах.
- Оптимизация логистики: Позволяет обрабатывать тяжелые роторы методом резания или шлифования без их транспортировки на токарный станок.

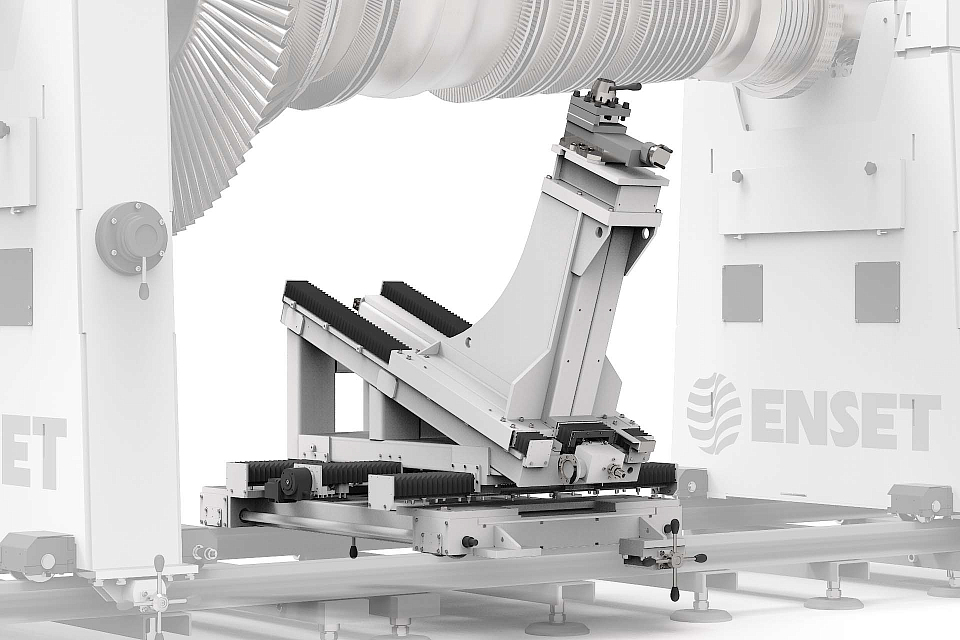

- Идеальная соосность: Стальная рама модуля устанавливается на станину балансировочного станка с возможностью продольного перемещения по ней. Базирование ротора на родных опорах балансировочного станка гарантирует отсутствие биений после проточки.
- Универсальность: Подходит для любых роторов, геометрические характеристики которых позволяют подвести к ним режущий инструмент. Предусмотрены сменные проставки для увеличения диапазона обрабатываемых диаметров. Салазки суппорта предусматривают установку как токарного, так и шлифовального приспособлений.
- Система ЧПУ: Суппорт перемещается по осям X и Y комплекса при помощи серводвигателей, с возможностью программирования начальной и конечной точки обработки. Ручное и автоматическое управление с экрана измерительно-управляющего комплекса ВИБРОЛАБ и с пульта дистанционного управления.
- Обработка в автоматическом режиме: По данным, полученным с лазерной системы измерения биений.
