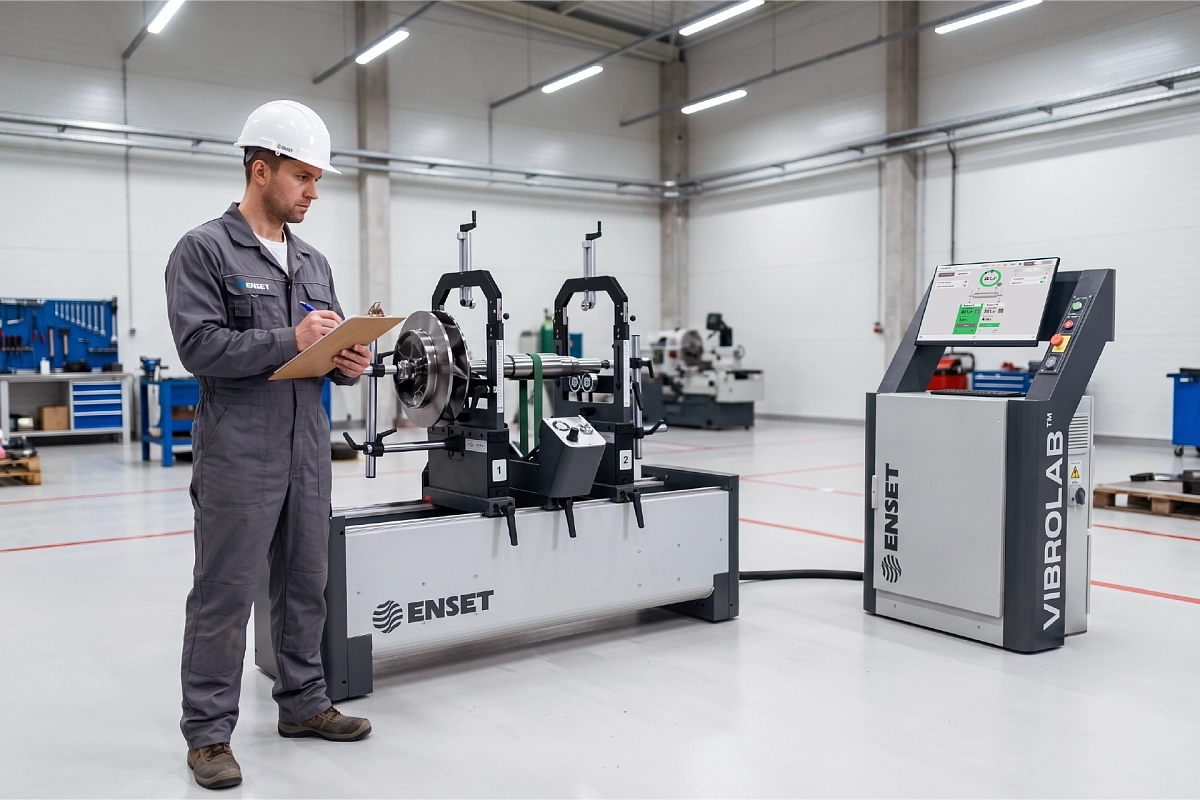

Надежность вращающегося оборудования зависит от качества балансировки роторов. Неуравновешенность масс вызывает повышенную вибрацию, что приводит к износу подшипников, разрушению деталей и риску аварий. Для стандартизации допустимого уровня дисбаланса применяется стандарт ISO 21940-11 (ГОСТ ИСО 1940-1—2007).
Основой этих нормативных документов выступает система классов точности. Она помогает назначать обоснованное качество балансировки, опираясь на тип ротора, рабочую частоту вращения и условия эксплуатации. В статье разберем физический смысл классов точности, алгоритм расчета допустимого остаточного дисбаланса и нюансы применения стандартов на производстве.
Что такое класс точности балансировки
Дисбаланс возникает, когда центр масс ротора (или главная центральная ось инерции) не совпадает с осью его вращения. При быстром вращении эта неуравновешенность создает центробежную силу, заставляющую опоры ротора и всю машину вибрировать.
Для оценки неуравновешенности используют удельный дисбаланс (e) — это физическое расстояние от идеальной оси вращения до фактического центра масс ротора, или эксцентриситет центра масс. Обычно его измеряют в микронах или миллиметрах.
Амплитуды вибрации зависят не только от значения дисбаланса, но и от частоты вращения ротора. Поэтому для нормирования допустимых остаточных дисбалансов введено понятие класса точности.
Класс точности балансировки — это стандартизированный критерий качества, отражающий максимальную линейную скорость (виброскорость) смещенного центра масс при рабочей частоте вращения. Он обозначается индексом G и рассчитывается по формуле:
G = e per · Ω ,
где:
G — класс точности балансировки, мм/с;
e per — допустимый удельный остаточный дисбаланс, мм;
Ω — предельная рабочая угловая скорость ротора, рад/с.
Классы точности балансировки по ISO 1940
Классы точности по стандарту ISO 21940-11 (и ГОСТ ИСО 1940-1—2007) служат международной базой для нормирования качества балансировки жестких роторов. Эта система охватывает широкий диапазон значений: от G 0.4 до G 4000. В этой градации действует строгое правило: чем меньше числовое значение индекса G, тем выше требования к точности балансировки, и наоборот. Само число обозначает максимально допустимую скорость вибрации центра масс ротора в миллиметрах в секунду.
Для наглядности основные классы и их типичные области применения представлены в таблице ниже:
| Класс точности (G) | Типичные примеры роторов и механизмов |
| G 4000 – G 1600 | Коленчатые валы крупных тихоходных судовых дизелей. |
| G 630 – G 100 | Детали сельскохозяйственных машин, коленвалы многоцилиндровых двигателей. |
| G 40 – G 16 | Автомобильные колеса, карданные валы, узлы дробилок. |
| G 6.3 – G 2.5 | Роторы электродвигателей, насосов, вентиляторов, газовых и паровых турбин. |
| G 1 – G 0.4 | Шпиндели прецизионных станков, гироскопы, специальные приборы. |
В зависимости от назначения механизма, инженеры подбирают оптимальный класс, обеспечивающий идеальный баланс между допустимой вибрацией оборудования и стоимостью балансировочных работ. Давайте подробнее рассмотрим конкретные группы классов и их применение в промышленности.
Высокоточные классы (G 0.4 – G 1)
Эти классы применяются для оборудования, работающего на сверхвысоких скоростях или требующего полного отсутствия вибраций. Малейший остаточный дисбаланс на таких скоростях приводит к браку продукции или разрушению узла. Балансировка часто проводится в собственных подшипниках ротора в собранном корпусе.
Примеры оборудования: шпиндели прецизионных шлифовальных станков, роторы гироскопов и гиродинов, высокоскоростные ультрацентрифуги, медицинское оборудование, оптические лазерные сканирующие системы, высокооборотные электроприводы точных приборов.
Средний класс точности балансировки (G 2.5 – G 6.3)
Это самый распространенный диапазон допусков в машиностроении. Он гарантирует долгую работу стандартного оборудования при средних и высоких частотах и обеспечивает оптимальный ресурс подшипников без лишних затрат.
Примеры оборудования: якоря электродвигателей, рабочие колеса центробежных насосов и промышленных вентиляторов, роторы газовых и паровых турбин, маховики, барабаны центрифуг, валы металлорежущих станков и коленчатые валы.
Классы с пониженными требованиями (G 16 – G 100)
Эта группа допусков используется для механизмов на невысоких скоростях, где масса оборудования и жесткость фундамента поглощают умеренную вибрацию без ущерба для конструкции. Излишняя точность балансировки здесь экономически нецелесообразна.
Примеры оборудования: карданные валы (G 16), колеса легковых и грузовых автомобилей (G 40), детали сельскохозяйственной техники, валы дробилок, коленчатые валы крупных дизельных двигателей (G 100).
Расчет допустимых дисбалансов ротора
Определение допустимых дисбалансов переводит класс точности в конкретные величины для оператора станка. Расчет показывает максимальную неуравновешенную массу, которую можно оставить на роторе в заданном радиусе.
Главный вектор допустимых дисбалансов рассчитывается по формуле:
U per = 1000 ⋅ G ⋅ m Ω ,
где:
U per — допустимый дисбаланс ротора, гмм;
G — класс точности балансировки, мм/с;
m — масса ротора, кг;
Ω — рабочая угловая скорость ротора, рад/с.
Для двухопорных роторов общий допустимый дисбаланс распределяют между двумя плоскостями коррекции. Если расстояния от центра масс до плоскостей равны L 1 и L 2 , а общее расстояние между плоскостями составляет L , формулы выглядят так: U per1 = U per ⋅ L 2 L [гмм], U per2 = U per ⋅ L 1 L [гмм].
Пример расчета дисбаланса
Рассмотрим ротор промышленного вентилятора массой m = 50 кг, работающий с частотой вращения n = 3000 об/мин. Требуемый класс точности по ГОСТ ИСО 1940-1—2007 составляет G = 6.3. Расстояние между плоскостями коррекции m = 800 мм, а центр масс смещен и находится на расстоянии L 1 = 300 мм от первой плоскости (соответственно, расстояние до второй L 2 = 500 мм).
Вычисляем рабочую угловую скорость:
ω = π ⋅ n 30 = 3,1416 ⋅ 3000 30 ≈ 314,16 рад/с.Определяем общий вектор допустимого дисбаланса:
U per = 1000 ⋅ 6,3 ⋅ 50 314,16 ≈ 1002,6 гмм.Распределяем допуск по заданным плоскостям коррекции:
U per1 = 1002,6 ⋅ 500 800 ≈ 626,6 гмм, U per2 = 1002,6 ⋅ 300 800 ≈ 376 гмм.В результате этих расчетов оператор балансировочного станка получает конкретные целевые значения: для достижения класса G = 6.3 в первой плоскости допускается остаточный дисбаланс не более 626,6 гмм, а во второй плоскости — не более 376 гмм.
Для выполнения такого расчета также можно воспользоваться калькулятором дисбалансов.
Советы по применению классов точности балансировки
- Конструктивные особенности и жесткость ротора. Наличие консольных элементов, гибкость вала и масса детали влияют на поведение под нагрузкой.
- Условия эксплуатации и тип подшипников. Оборудование на подшипниках скольжения (особенно с масляным клином) более чувствительно к вибрации, чем узлы на подшипниках качения.
- Характер рабочей среды. Для узлов в агрессивных, запыленных средах или при сверхвысоких температурах закладывают более строгий класс точности. Это компенсирует эксплуатационный дисбаланс от налипания грязи или неравномерного износа.
Чтобы убедиться в правильности выбора класса, после монтажа ротора проводят замеры виброскорости и виброперемещения подшипниковых опор в рабочих режимах.
Особенно жесткие требования предъявляются к роторам турбокомпрессоров с рабочими скоростями в десятки тысяч оборотов в минуту. Ознакомиться с высокоточным специализированным оборудованием можно в разделе станков для балансировки турбин, где ставка делается на максимальную точность и надежность промышленного уровня.
Заключение
Грамотный выбор класса точности балансировки и точный расчет допустимых дисбалансов — это фундамент надежности вращающегося оборудования. Опираясь на стандарты ISO 1940 и ГОСТ ИСО 1940-1—2007, инженеры находят баланс между эксплуатационными характеристиками машин и затратами на обслуживание.
Своевременное уравновешивание роторов снижает уровень разрушительной вибрации, защищает подшипники от преждевременного износа, предотвращает аварийные остановки и продлевает ресурс агрегатов. Балансировочные работы нужно выполнять в строгом соответствии с требованиями стандартов и использовать высокоточное оборудование — это главный залог долговечности и безопасности производства.
Часто задаваемые вопросы
От чего зависит выбор плоскостей коррекции?
Выбор плоскостей коррекции зависит от геометрии ротора, конструктивных ограничений и рабочей частоты вращения. Для дисковых деталей (маховики, шкивы) достаточно одной плоскости, для удлиненных (валы, барабаны) нужны минимум две. Плоскости назначают в местах, где физически возможно установить груз или удалить металл без нарушения прочности ротора. Для гибких роторов, которые деформируются на рабочих оборотах, применяют многоплоскостную балансировку в трех и более сечениях.
Что такое остаточный дисбаланс изделия?
Остаточный дисбаланс — это неуравновешенность, которая сохраняется в роторе после балансировки. Достичь абсолютного нуля невозможно из-за погрешностей оборудования и неоднородности материала, да это и не требуется. Фактический остаточный дисбаланс должен быть меньше или равен допустимому ( U per ), рассчитанному по стандартам ISO 1940. Значение измеряется во время контрольного пуска и заносится в паспорт детали, что подтверждает соответствие нормам ГОСТа.
Как выполняется калибровка методом трех пусков?
Метод трех пусков применяется для определения коэффициентов влияния в динамической балансировке двухопорных роторов. Сначала измеряют исходную вибрацию без грузов, затем устанавливают пробный груз в первую плоскость и фиксируют изменения, после чего переносят груз во вторую плоскость и повторяют замеры. По результатам трех пусков компьютер формирует матрицу коэффициентов влияния и точно рассчитывает массу и углы корректирующих грузов для устранения дисбаланса.
Кто устанавливает требования к классу точности балансировки для вновь разрабатываемых изделий?
Требования к классу точности (индекс G) назначает инженер-конструктор или проектная организация на этапе разработки документации. Разработчик опирается на нормативные документы (ГОСТ ИСО 1940-1—2007, серию ISO 21940) и отраслевые регламенты, учитывая массу, рабочую частоту вращения и жесткость опорных конструкций. Утвержденный класс точности и допустимый остаточный дисбаланс фиксируются в технических условиях и сборочных чертежах ротора. Задача конструктора — найти баланс между техническим совершенством механизма и экономической целесообразностью его производства.
Почему после коррекции дисбаланс может сохраняться?
Дисбаланс может сохраниться или измениться из-за технологических факторов: погрешностей оснастки и базирования, смещения подвижных элементов (гаек, втулок), человеческого фактора при коррекции или упругих деформаций гибких роторов. Если деталь балансируется не на рабочих шейках, а на технологической оправке, её биение исказит результаты. Для устранения проблемы необходимо проверить надежность фиксации всех элементов, состояние центровочных баз и при необходимости провести повторную калибровку измерительной системы.
