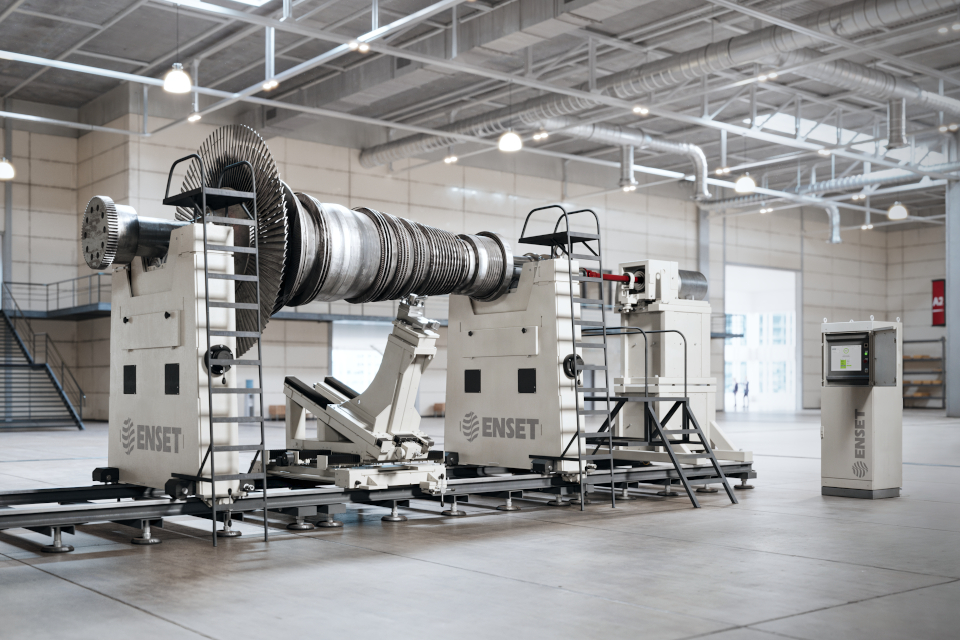

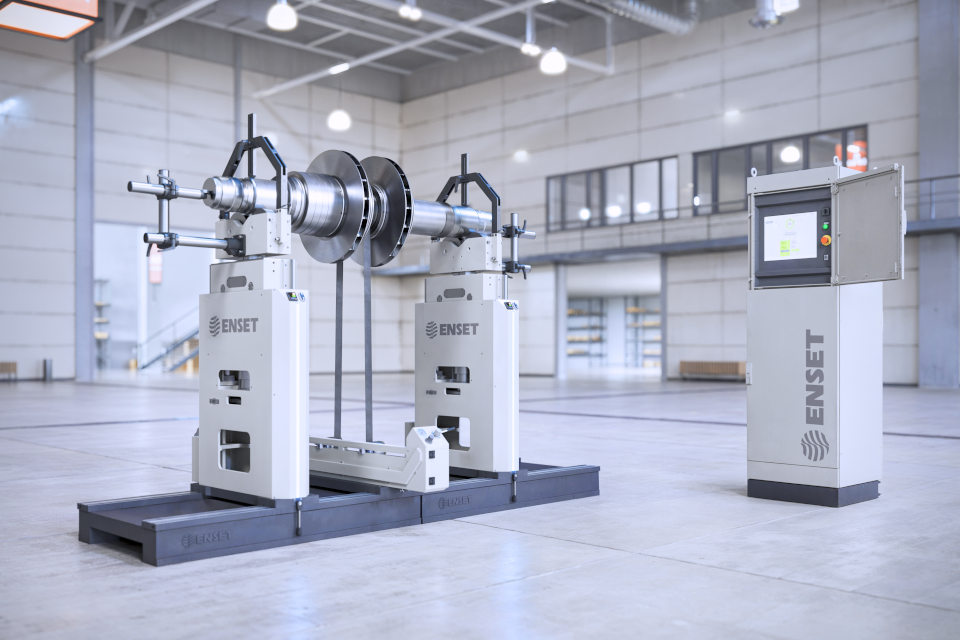

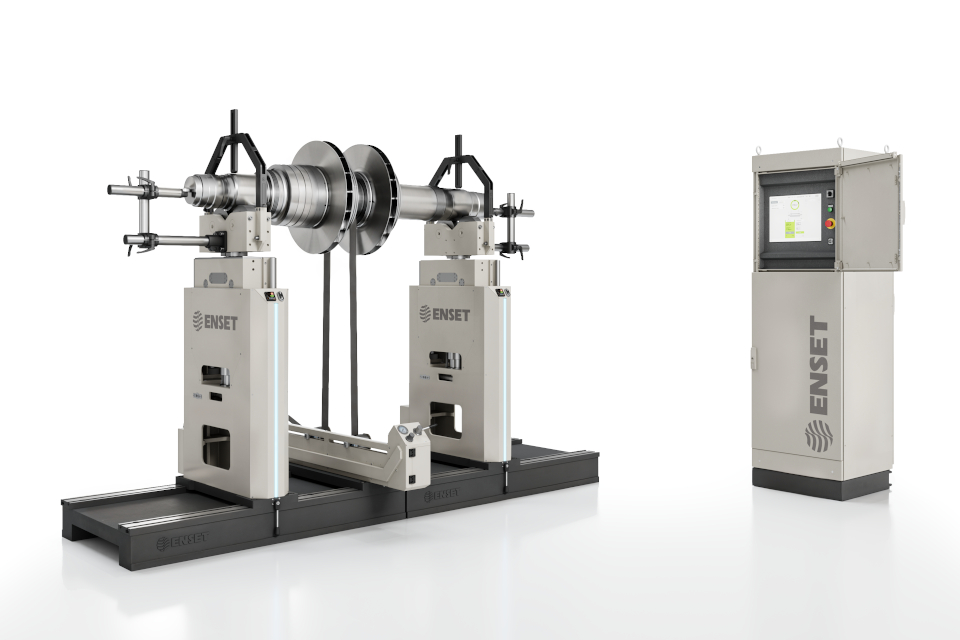

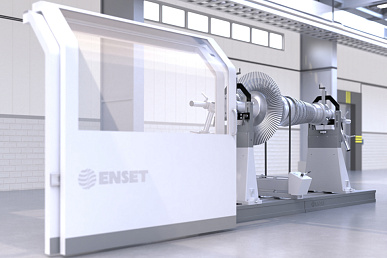

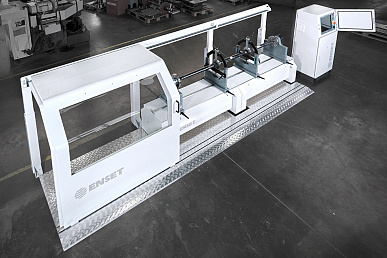

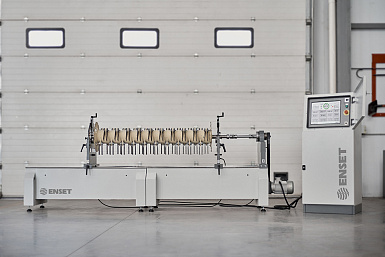

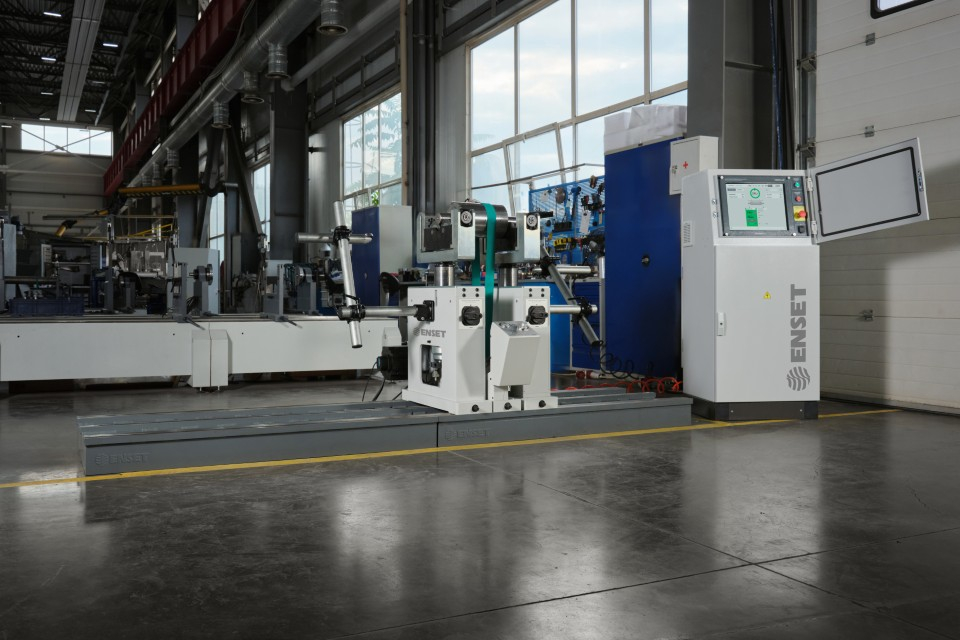

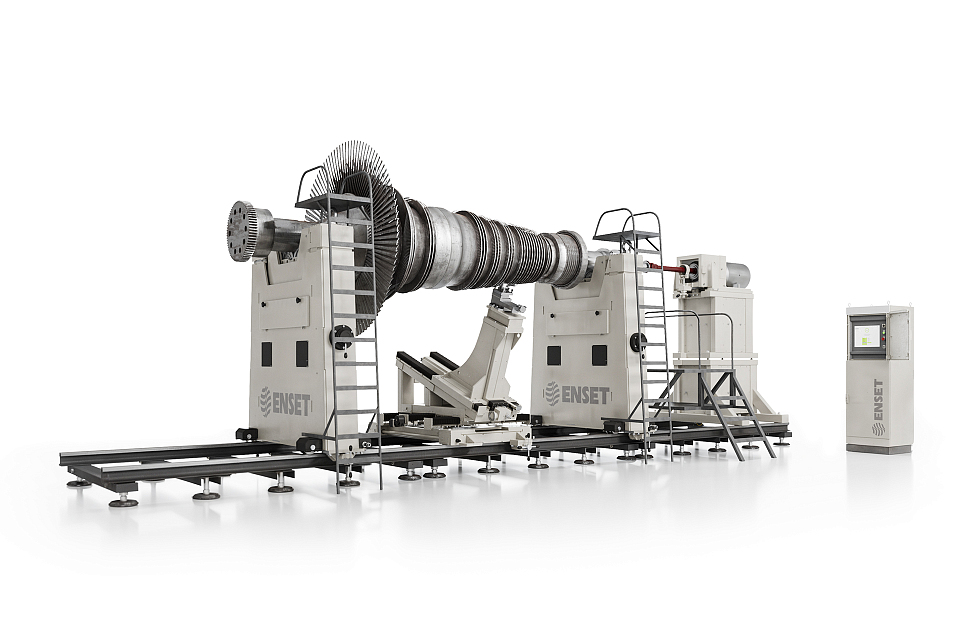

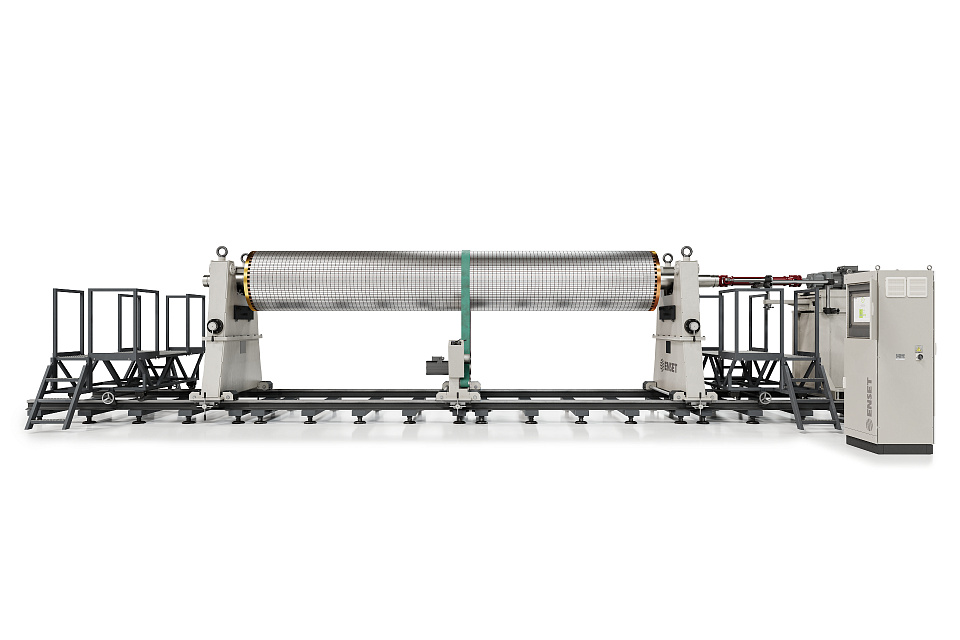

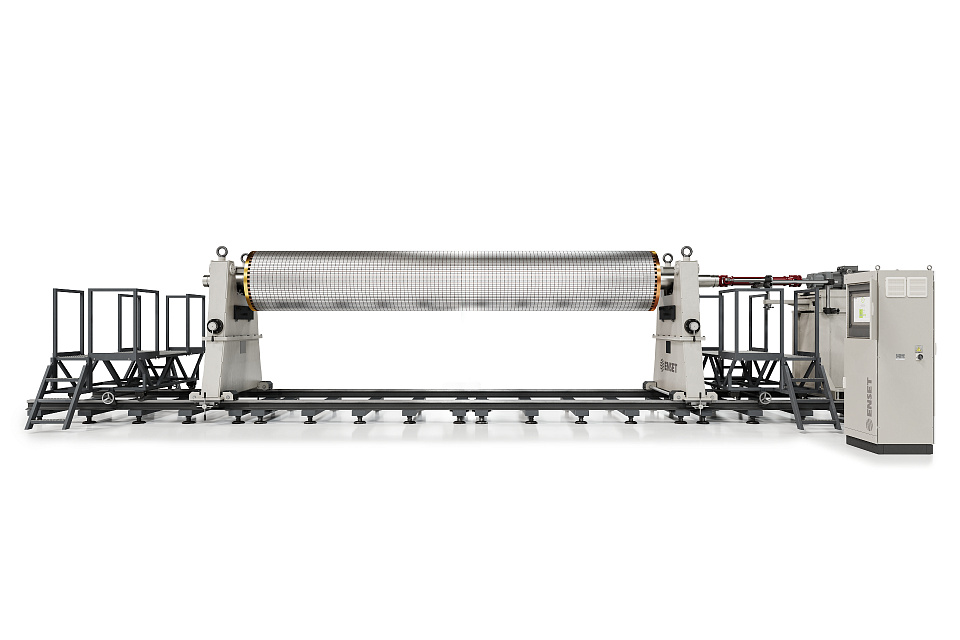

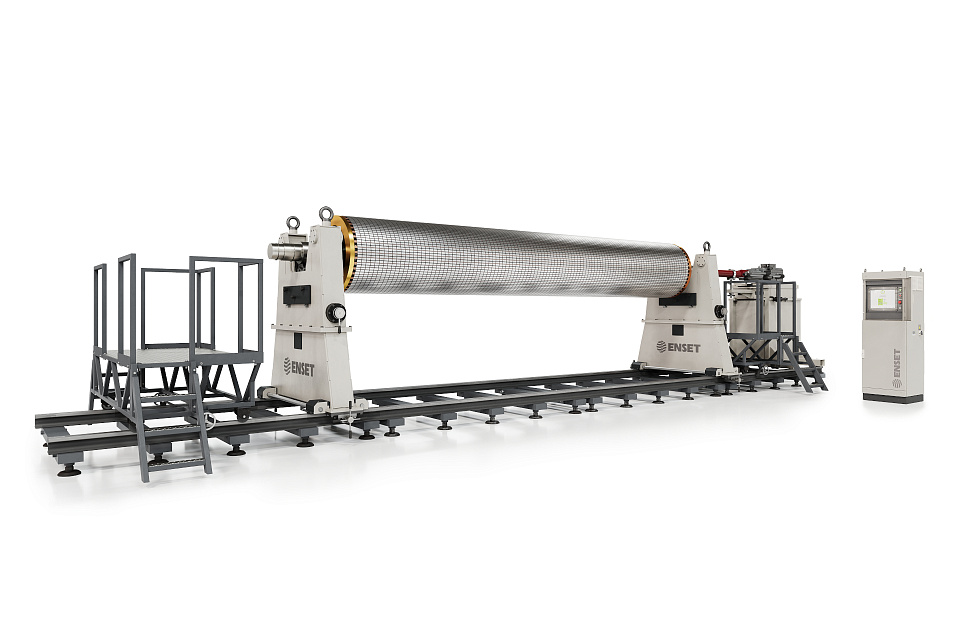

Горизонтальный зарезонансный балансировочный станок ФЛЕКСОР-20000.E

Максимальная масса ротора, т:

0,3 0,6 1,5 3 5 8 10 20 35 65 95 135

Тип привода:

Ременный Осевой

Вид станка:

Зарезонансный

Характеристики Преимущества Документация Опции Сервис и гарантия Обучение Оплата

Характеристики

Тип станка

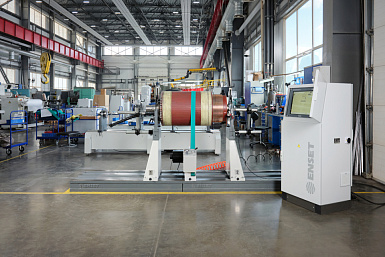

Горизонтальный зарезонансный балансировочный станок

Назначение станка

Для динамической балансировки роторов с двумя опорными поверхностями

Наименование системы

Система измерений вибрационная балансировочная ВИБРОЛАБ-5 с цветным сенсорным дисплеем 17 дюймов

Привод балансируемого изделия

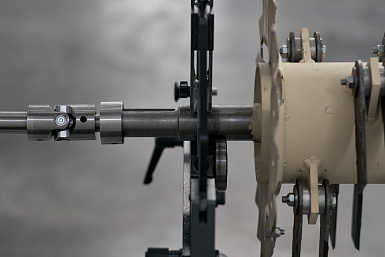

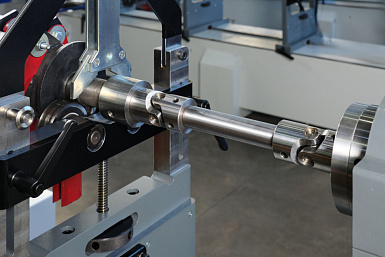

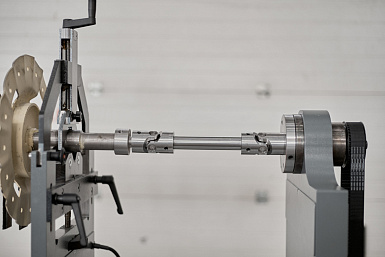

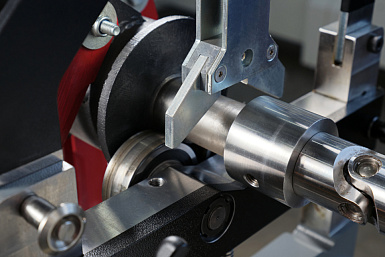

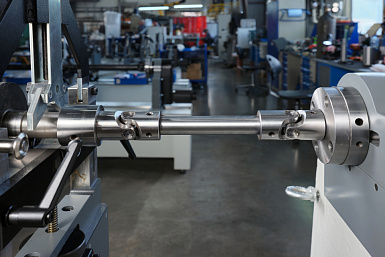

Осевой, с карданным валом

Электропривод

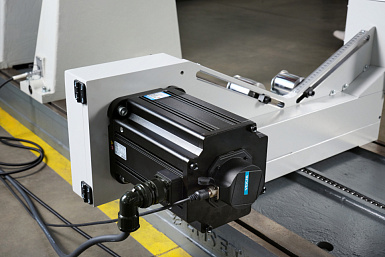

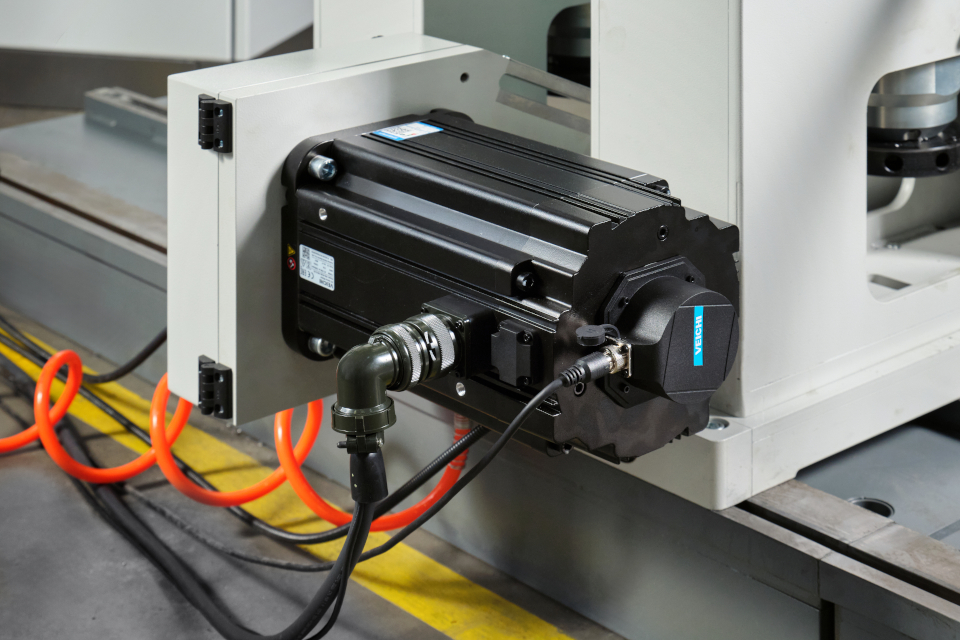

Серводвигатель, 2000 об/мин, 37 кВт

Ход шпинделя

500 мм

Опоры станка

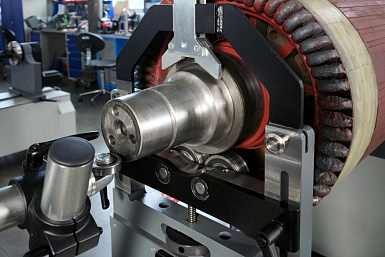

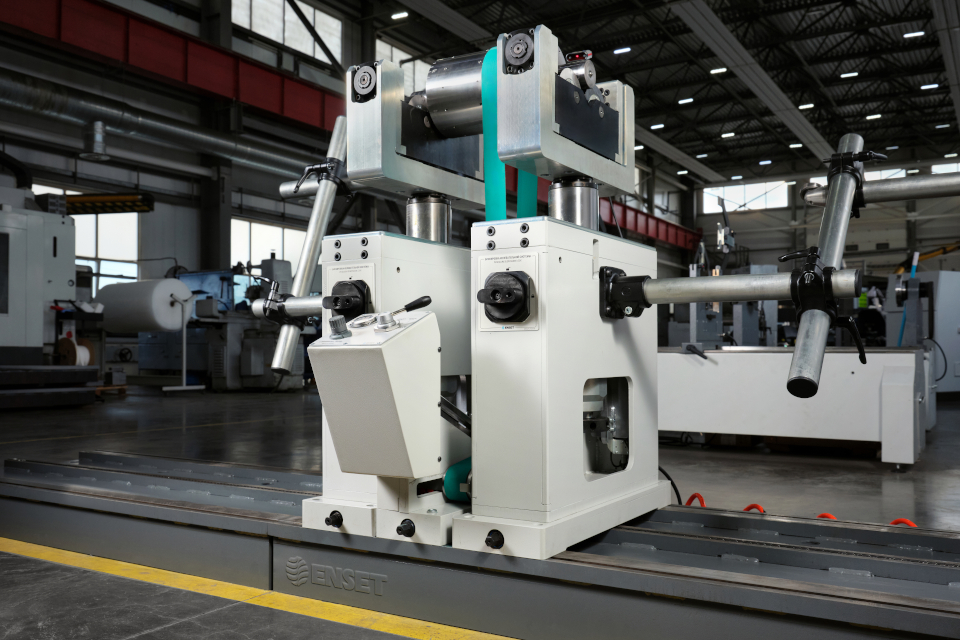

2 маятниковые опоры, регулируемые по высоте, с шарнирно закрепленными блоками роликов

Масса балансируемого ротора, кг

30 – 20000 кг

Максимальная нагрузка на одну опору, кг (кН)

12000 кг

Диаметр балансируемого ротора, мм

2800 мм

Длина балансируемого ротора, мм

700 - 9500 мм, между серединами опорных шеек

Диаметр цапф балансируемого ротора, мм

90 - 480 мм

Минимально достижимый остаточный удельный дисбаланс

0,1 гмм/кг

Коэффициент уменьшения дисбаланса R_UR (URR), %

95 %

Частота вращения ротора при балансировке, мин^-1

70 - 650 об/мин

Погрешность измерения частоты вращения, об/мин

± (1+0,0025·n)

Точность измерения углового положения изделия

± 0,01º

Требования к электрической сети

3 фазы, 400 В, 50 Гц, 150 А, защитное заземление обязательно

Требования к магистрали сжатого воздуха

4 – 6 бар (0,4 – 0,6 МПа)

Доворот изделия на угол корректировки

Автоматический

Удержание изделия на углу корректировки

Да

Датчики вибрации

Акселерометры

Количество каналов измерения вибрации

Датчик оборотов

Лазерный отметчик оборотов

Датчик углового положения

Инкрементальный энкодер

Защита электроники станка от пыли и влаги

IP54

Основание под станок

Установка на любой бетонный пол достаточной несущей способности

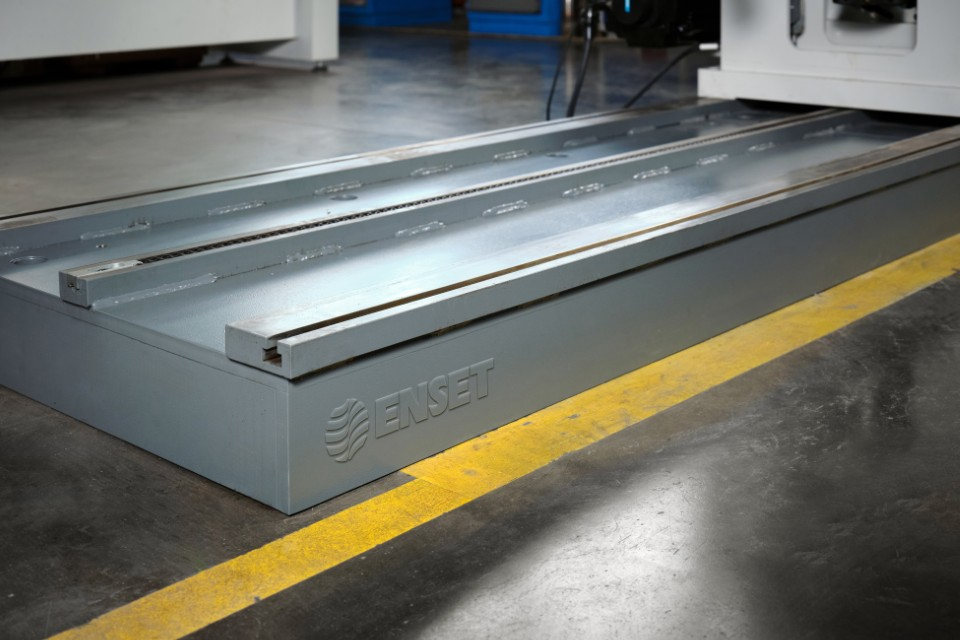

Станина

Стальная, рамно-рельсового типа, состоящая из стыкуемых модулей-секций

Габаритные размеры (Д х Ш х В), мм

12000 х 2200 х 2500 мм

Габаритные размеры электрошкафа (Д х Ш х В), мм

600 х 600 х 1962 мм

Масса станка вместе с электрошкафом, кг

9000 кг

Климатическое исполнение по ГОСТ 15150

Эксплуатация: УХЛ 4.2 (температура от + 10 до + 35 ºC, относительная влажность воздуха до 80 %). Хранение и транспортировка: 1Л (температура от + 5 до + 40 ºC, относительная влажность воздуха до 80 %)

Гарантийный срок, мес

60 месяцев

Технические характеристики оборудования могут быть изменены по запросу заказчика.

Преимущества

ТОЧНОСТЬ
Измерительная система ВИБРОЛАБ-5 – в Госреестре средств измерений под № 97688-26 – с увеличенным до трех лет интервалом периодической поверки.
Самая высокая точность в серии e_mar – 0,1 гмм/кг.
Широкий динамический диапазон измерения дисбалансов — от 0,0001 до 500 000 гмм.

СЕРВИС И ПОДДЕРЖКА
Гарантия на станок, включая все его узлы и компоненты – пять лет.
Техническая поддержка и сервис в течение всего срока службы.
Встроенная система самодиагностики датчиков, измерительной электроники и привода станка.
Удаленная диагностика и настройка станка специалистами ЭНСЕТ.

НАДЕЖНОСТЬ
Станок рассчитан на 20 лет интенсивной эксплуатации.

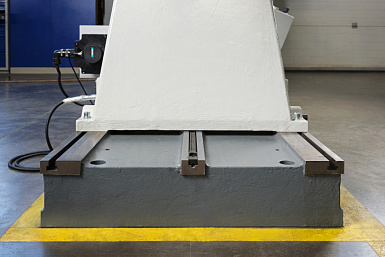

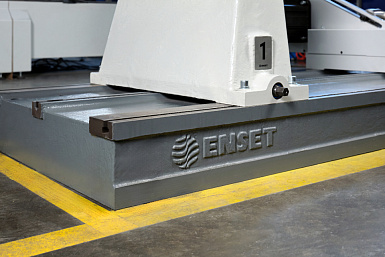

Станина из литого высокопрочного чугуна.

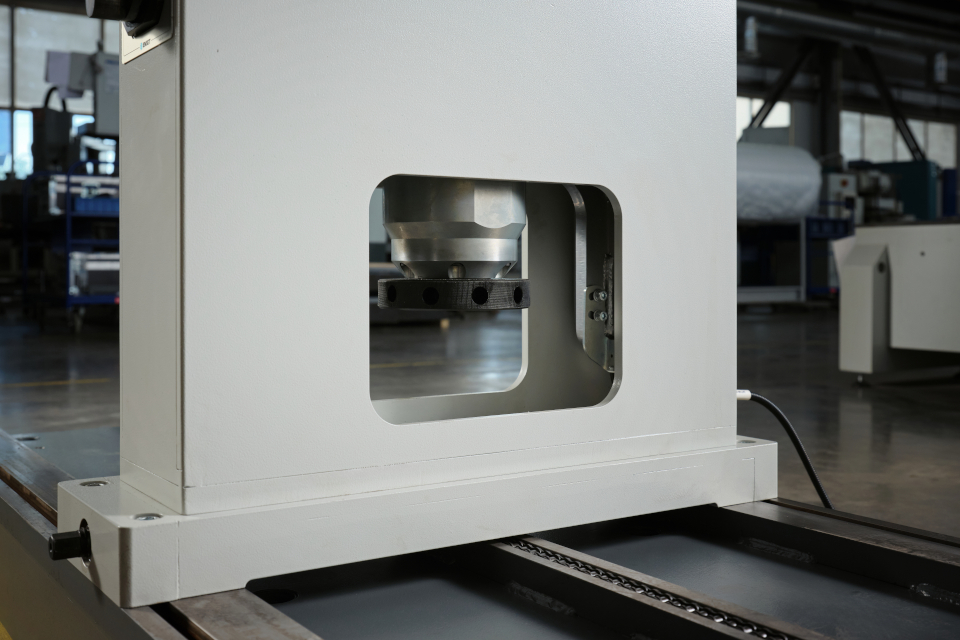

2 маятниковые опоры с сервоприводами вертикальной регулировки и пятикратным запасом прочности.

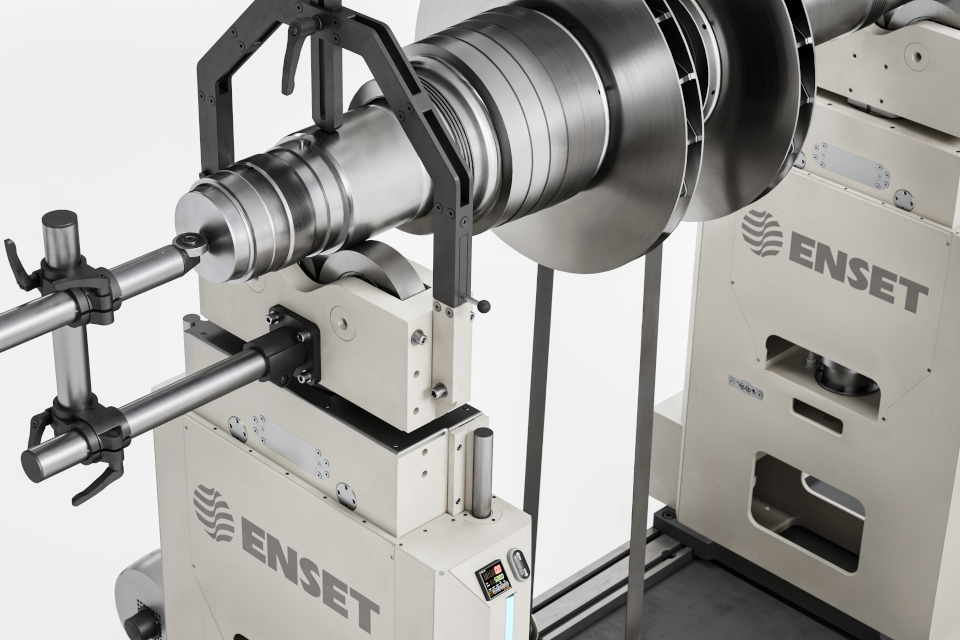

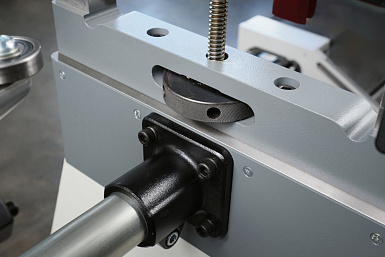

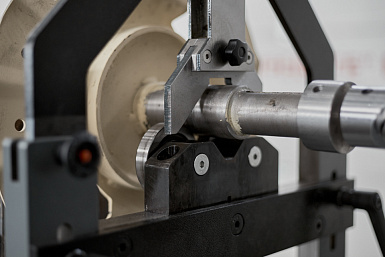

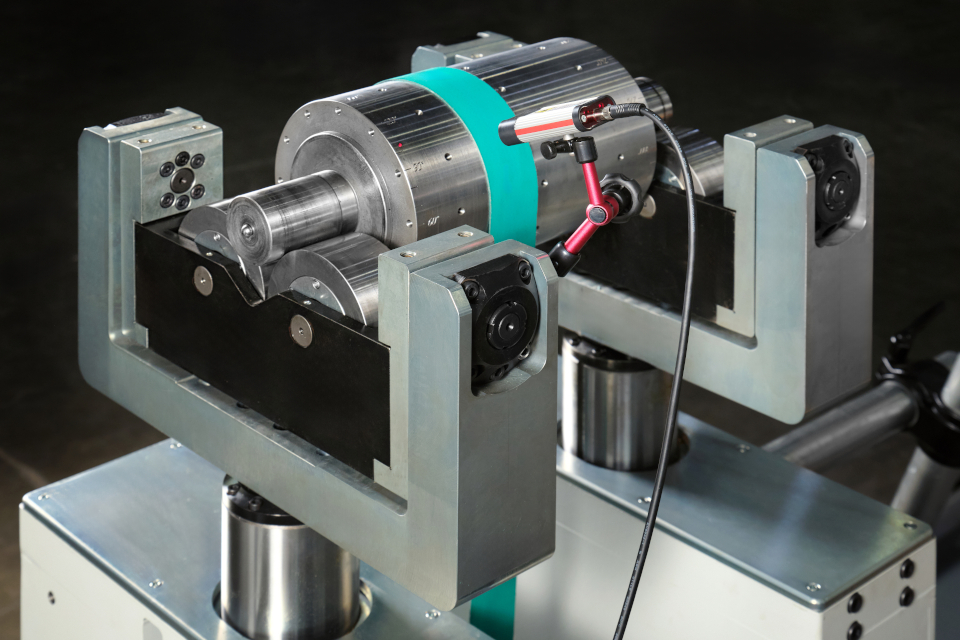

Роликовые блоки с тремя степенями свободы для предотвращения накатки на опорных шейках роторов.
Герметичный электрошкаф Rittal с защитой класса IP54 от пыли и влаги.
Сенсорная промышленная панель Elo Touch с диагональю 17 дюймов, стойкая к ударам и загрязнениям.

ТЕХНОЛОГИИ ДЛЯ БУДУЩЕГО
Современное оборудование и программное обеспечение для балансировки с интервалом поверки раз в 3 года.
Интеграция автоматических систем идентификации и маркировки роторов, систем коррекции дисбаланса с ЧПУ и роботизированных манипуляторов.
Готовность к производственным линиям Индустрии 4.0 — интеграция с системами SCADA, MES, ERP.

ПРОИЗВОДИТЕЛЬНОСТЬ
Опоры с сервоприводами вертикального перемещения для быстрой и аккуратной установки тяжелых роторов на ролики станка.
Балансировка на скоростях до 3 000 об/мин благодаря мощному сервоприводу.
Коэффициент уменьшения дисбаланса R_UR (URR) = 95 % (за один пуск).
Автоматический доворот ротора в позицию корректировки дисбаланса.

УНИВЕРСАЛЬНОСТЬ
Автоматическая настройка высоты установки опор при помощи сервопривода с цифровой индикацией и памятью положения.
Быстрая переналадка по длине.
Возможность оснащения станка ременным и осевым приводом.
Множество режимов корректировки дисбалансов для всех видов изделий.
Модульная конструкция станка позволяет расширять его возможности и добавлять функции.

БЕЗОПАСНОСТЬ
Безопасная для оператора конструкция станка в соответствии с ГОСТ 12.2.003-91, ГОСТ Р 51342-99.
Защитные ограждения классов В, С, D по ГОСТ 31321-2006 (ISO 21940-23:2012) с блокировкой открытия при вращении изделия.
Автоматическое торможение ротора при превышении допустимого уровня вибрации.
Наличие сертификатов ТР ТС.

Документация

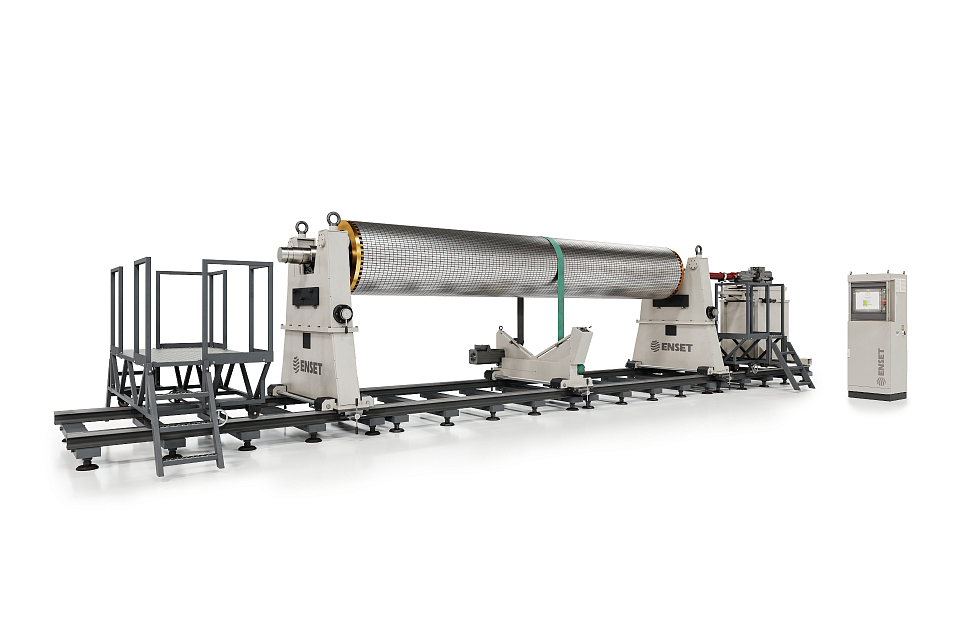

Серия ФЛЕКСОР

PDF, 2 MB

ФЛЕКСОР. Декларация о соответствии ТР ТС 004/2011 ТР ТС 020/2011

PDF, 2 MB

ВИБРОЛАБ-5. Декларация о соответствии ТР ТС 004/2011 ТР ТС 020/2011

PDF, 10 MB

ФЛЕКСОР. Сертификат соответствия ГОСТ 20076-2007 (ISO 2953-1999), ГОСТ 31321-2006 (ISO 7475-2002)

PDF, 2 MB

ФЛЕКСОР. Сертификат соответствия ГОСТ 30546.1-98, ГОСТ 30546.2-98, ГОСТ 30546.3-98

PDF, 2 MB

ВИБРОЛАБ-5. Сертификат об утверждении типа средств измерений № 97688-26

PDF, 866 KB

Опции: Принтер для печати протокола балансировки

Лазерный принтер для печати протоколов балансировки

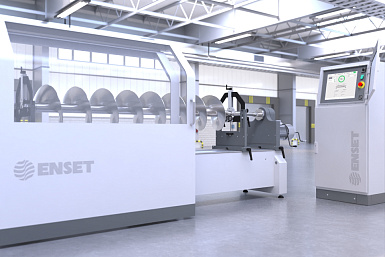

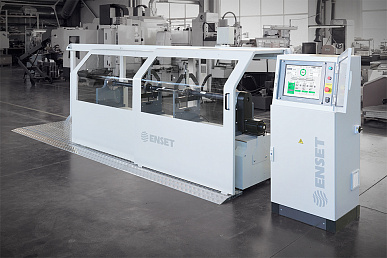

Защитное ограждение класса B по ГОСТ 31321-2006

Обеспечивает изоляцию оператора от вращающихся узлов оборудования

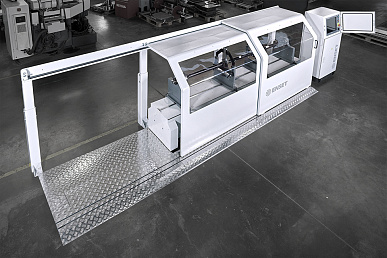

Комплект удлинения станка

Обеспечивает возможность удлинения станка

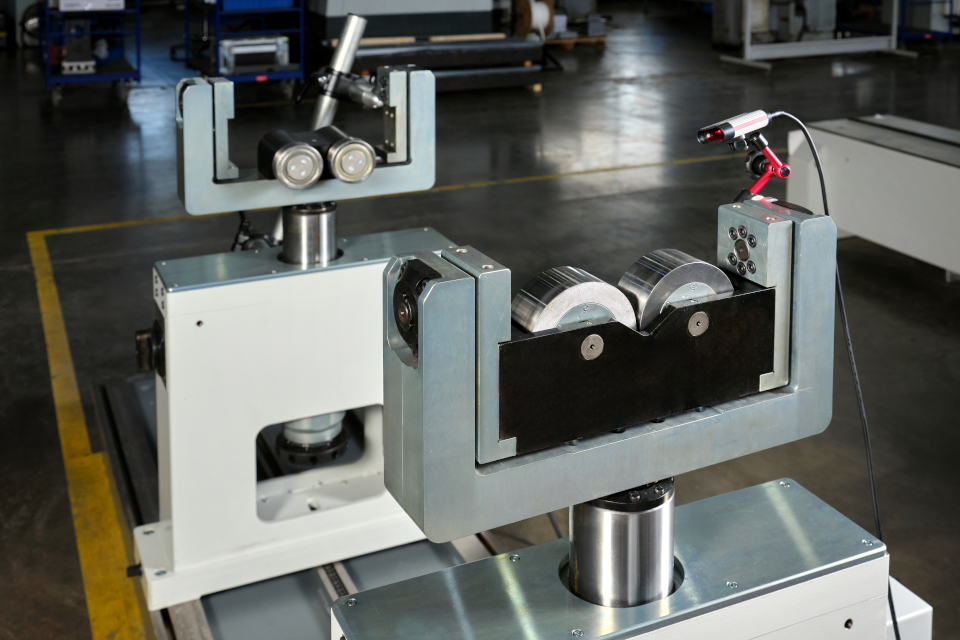

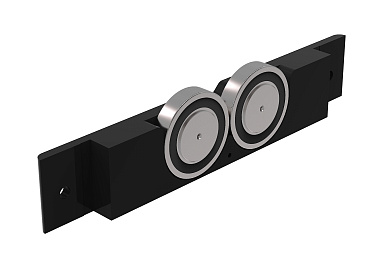

V-образные роликовые блоки для балансировки в собственных подшипниках

Позволяют балансировать изделие уже со штатными подшипниками качения

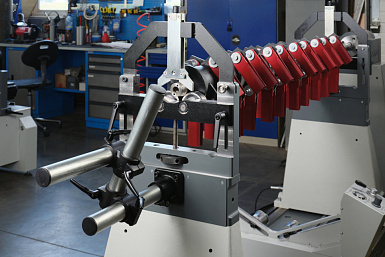

Силовой прижимной ролик для балансировки консольных роторов

Обеспечивает верхний прижим для удержания изделия

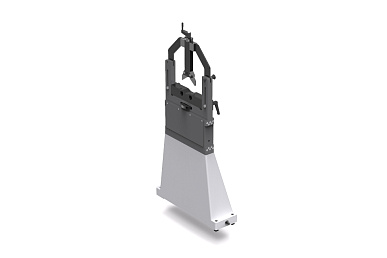

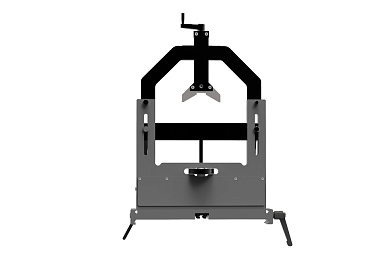

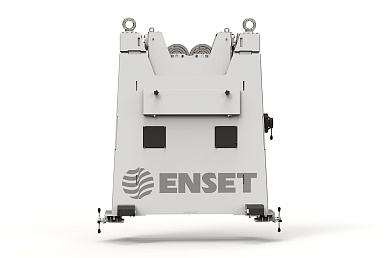

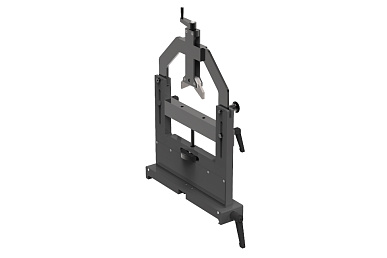

Опора регулируемая дополнительная

Дополнительная опора балансировочного станка с регулировкой по высоте

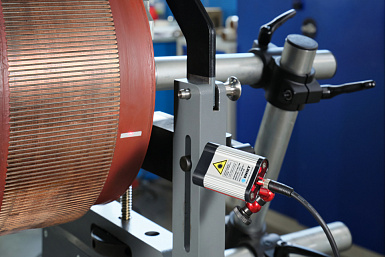

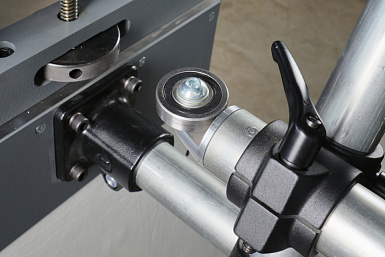

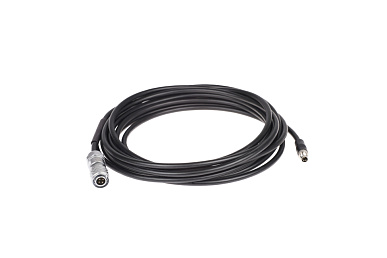

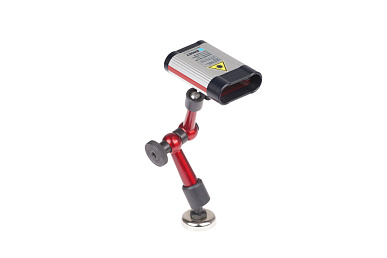

Отметчик оборотов лазерный

Морская упаковка

Обеспечивает надежную защиту оборудования при транспортировке по морю

Весы электронные с первичной поверкой

Обеспечивают высокую точность взвешивания балансировочных грузов

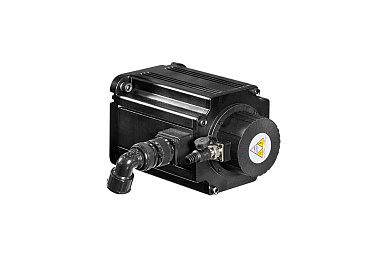

Увеличение мощности привода

Обеспечивает балансировку изделий с большим моментом инерции, высоким аэродинамическим сопротивлением

Увеличение высоты опор

Обеспечивает увеличение максимального диаметра балансируемого изделия

Укладчики роторов механические

Обеспечивают плавную и безударную укладку тяжелых изделий за цапфы на ролики балансировочного станка

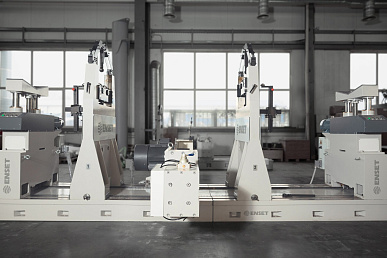

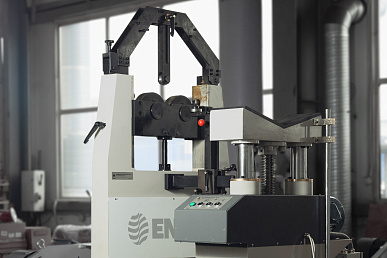

Укладчики роторов электромеханические

Обеспечивают синхронную, плавную укладку тяжелых изделий на опоры балансировочного станка

Система удаленной диагностики и настройки станка

Обеспечивает удаленную диагностику и настройку станка

Установка электрошкафа с левой стороны

Позволяет гармонично вписать станок в цех с любой планировкой

Осевой упор

Ограничивает возможное перемещение изделия в осевом направлении

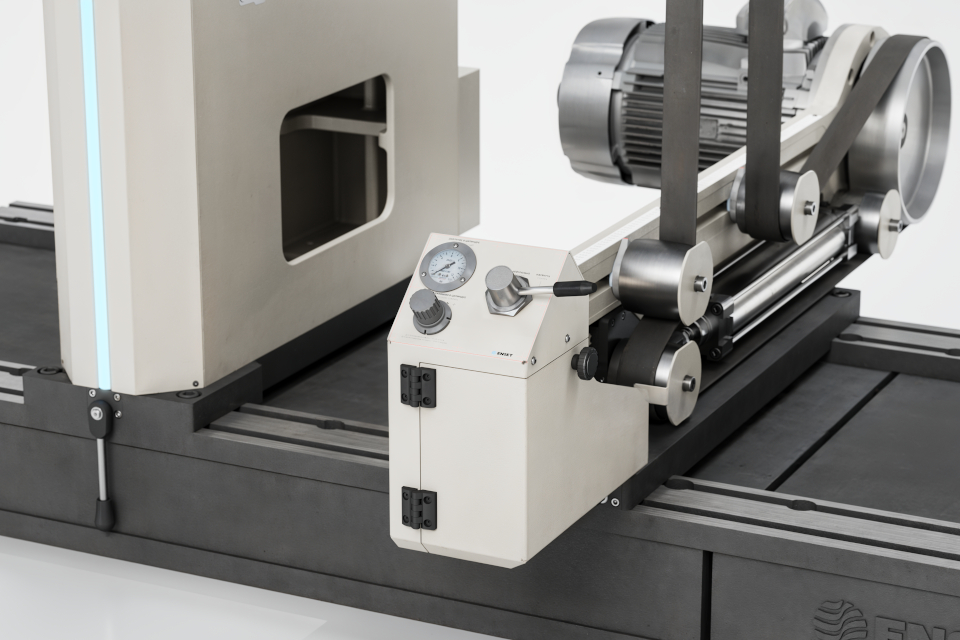

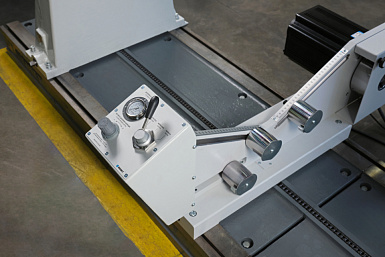

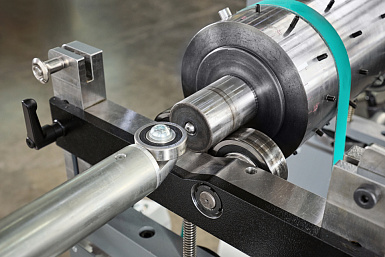

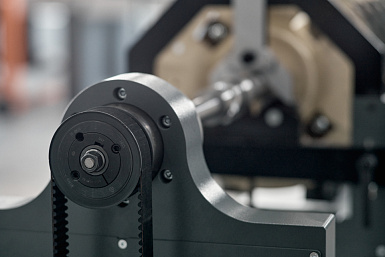

Ременный привод

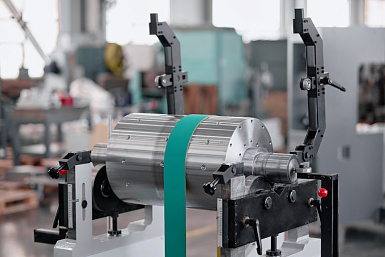

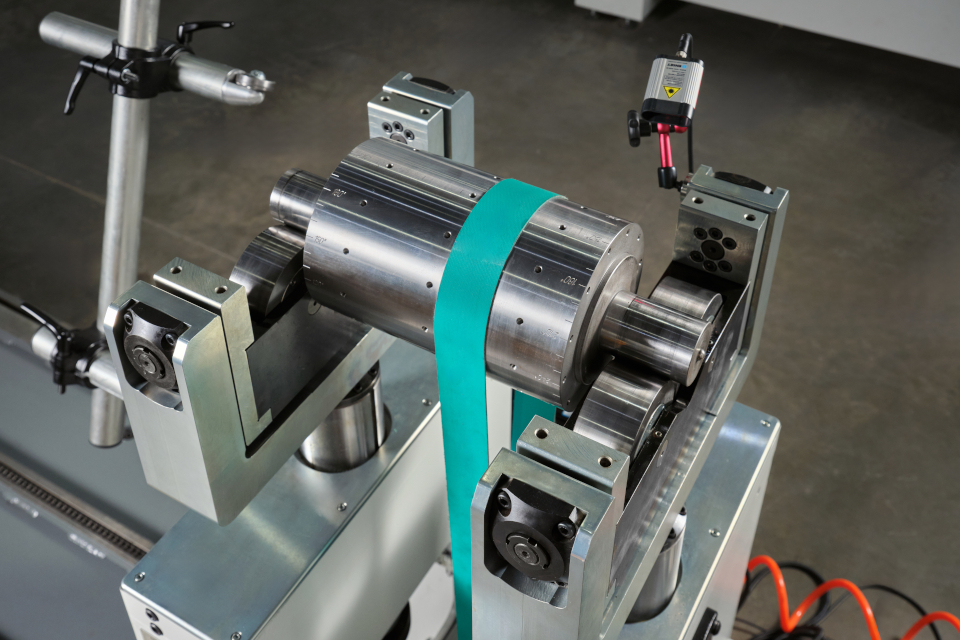

Обеспечивает вращение изделия с помощью накидного плоского ремня

Комплект приводных ремней

Обеспечивает возможность балансировки всех изделий из паспортного диапазона станка

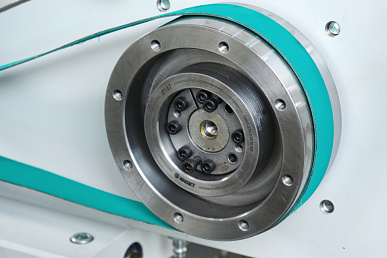

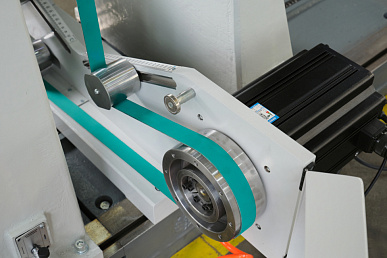

Комплект приводных шкивов

Обеспечивает подбор оптимального передаточного отношения между двигателем ременного привода и балансируемым изделием

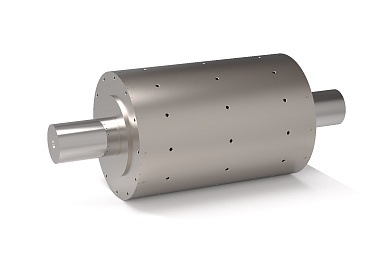

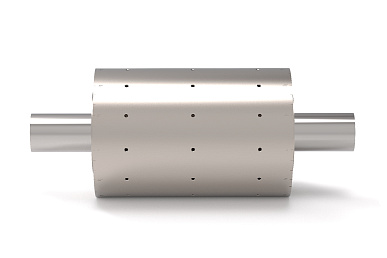

Контрольный ротор типа B № 7 ГОСТ 20076-2007

Предназначен для проверки балансировочного станка по ГОСТ 20076-2007

Токарно-шлифовальный комплекс

Обеспечивает механическую обработку поверхностей роторов

Усиленный осевой упор

Ограничивает возможное перемещение массивных роторов в осевом направлении

Сервис и гарантия

Сервис ЭНСЕТ — гарантия вашей уверенности в надёжности оборудования!

Профессиональная техническая поддержка и сервис ЭНСЕТ — гарантия квалифицированного обслуживания, соответствующего самым высоким стандартам. Поэтому, приобретая или арендуя станок в ЭНСЕТ, вы можете полностью сосредоточиться на основных задачах вашего производства, не отвлекаясь на вопросы обслуживания и ремонта оборудования.

Все варианты сервиса — к вашим услугам!

Вне зависимости от того, находится ли ваш станок на гарантии или вы уже заключили сервисный договор на обслуживание, профессиональная команда поддержки ЭНСЕТ оперативно решит все возникающие вопросы в удобном для вас формате.

Техническая поддержка в виде онлайн-консультации по телефону или в мессенджере. Если возникает необходимость, специалисты ЭНСЕТ удалённо подключаются к оборудованию, считывают коды неисправностей, устраняют их, а также могут выполнить обновление ПО. Более 80 % всех обращений специалисты техподдержки могут оперативно решить в этом формате.

Отправка запасной части в ваш адрес взамен вышедшей из строя.

Диагностика и ремонт станка в сервисной службе в ЭНСЕТ (г. Ростов‑на-Дону).

Выезд специалиста ЭНСЕТ на ваше предприятие, где эксплуатируется станок, для диагностики проблемы и её устранения. Вариант подходит, когда нет возможности транспортировать оборудование или требуется оперативное проведение ремонта на месте.

Подробнее о Сервисе и техподдержке

Гарантийный срок на балансировочный станок ФЛЕКСОР-20000.E составляет 60 месяцев.

Срок эксплуатации 20 лет.
