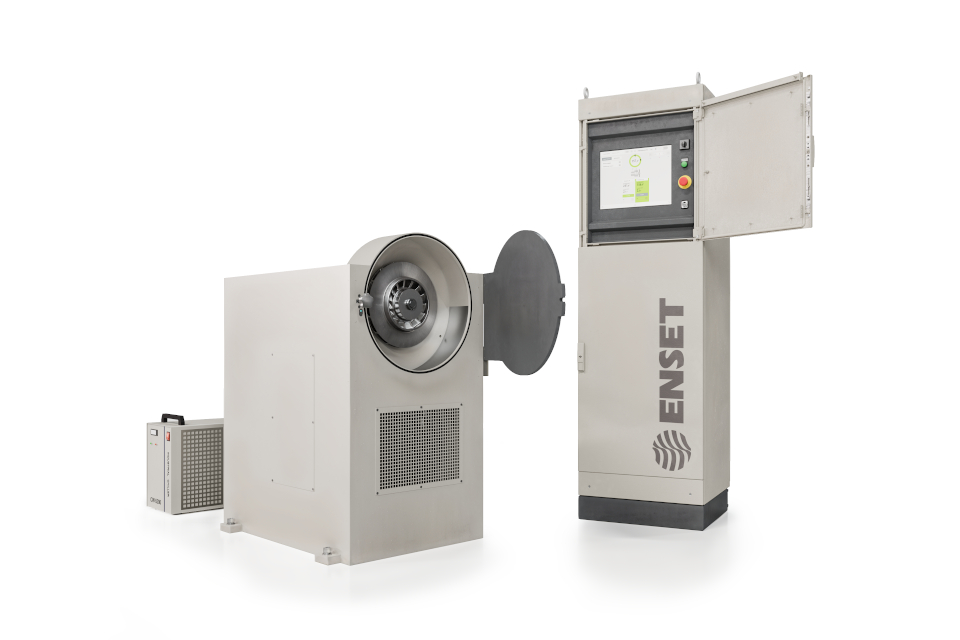

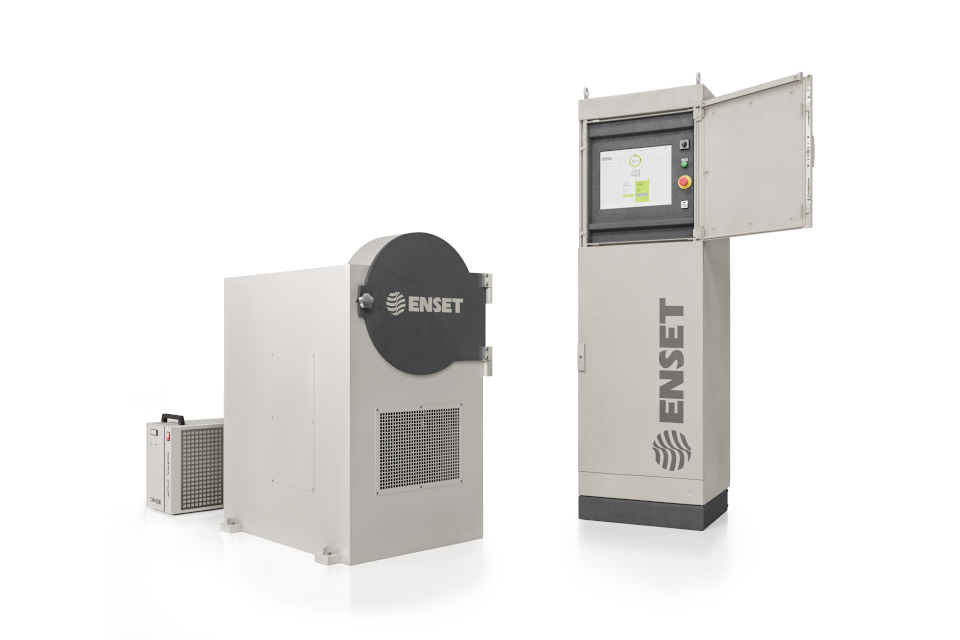

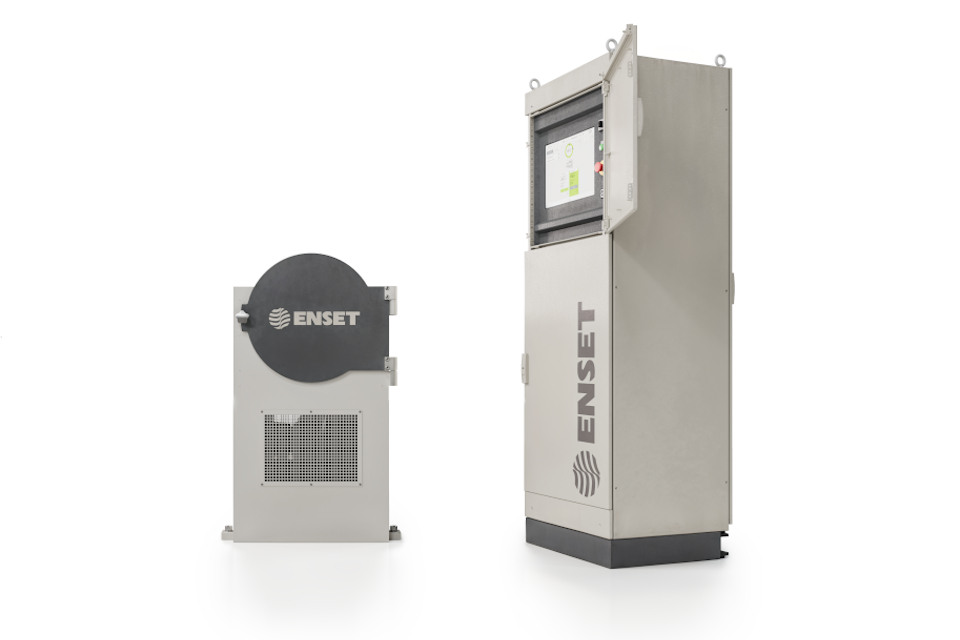

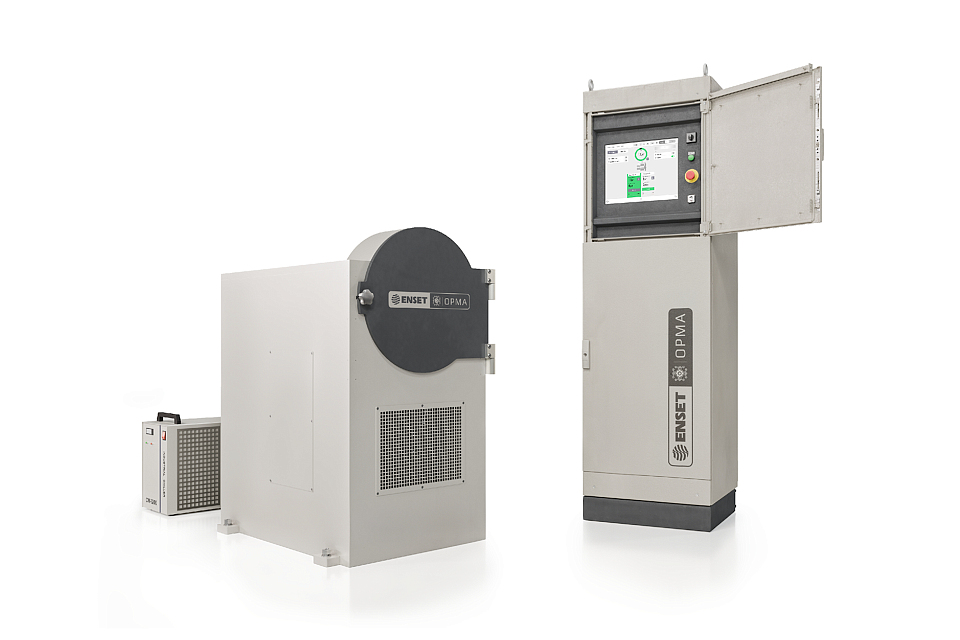

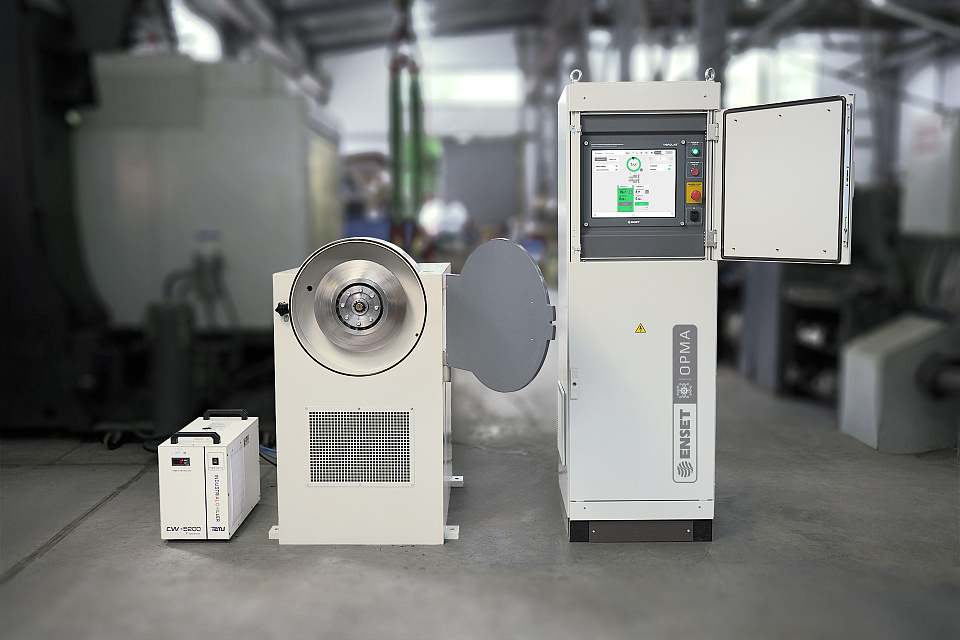

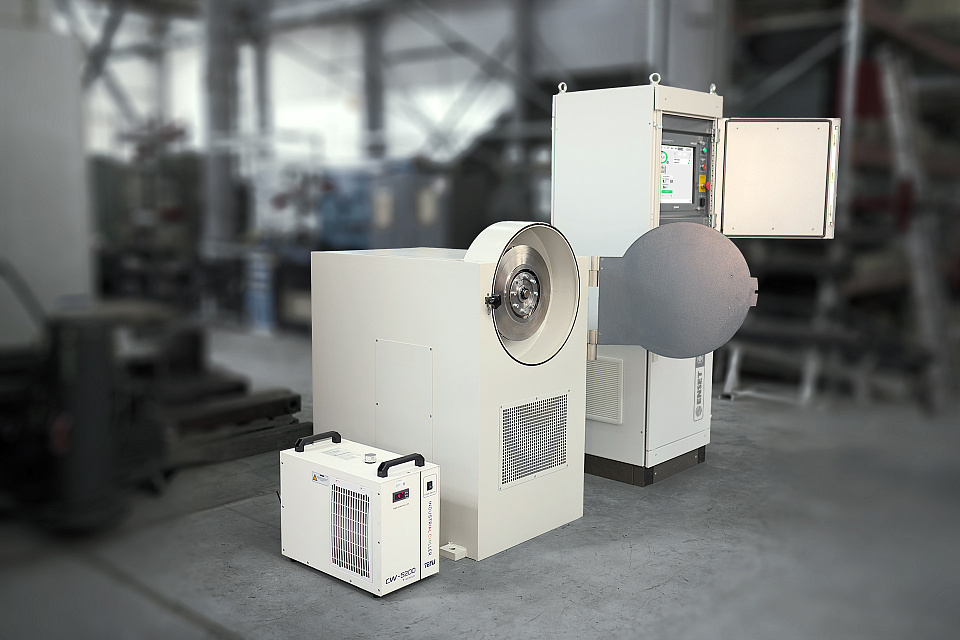

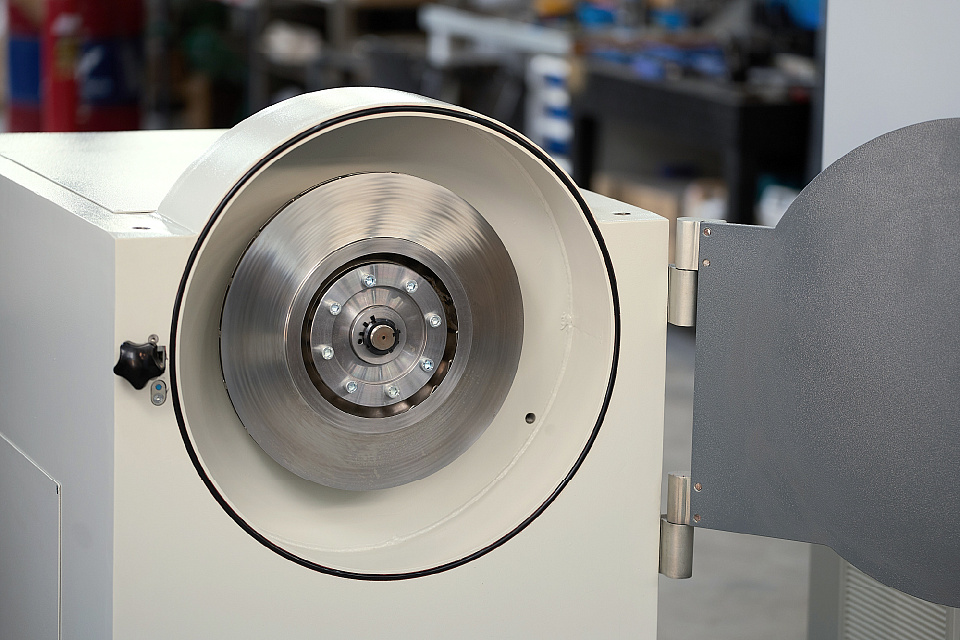

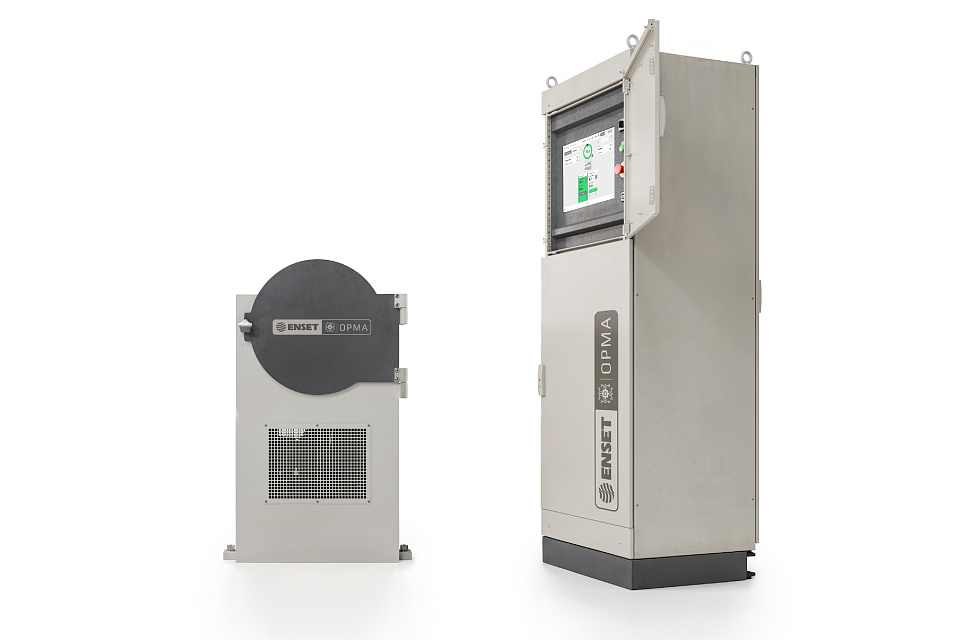

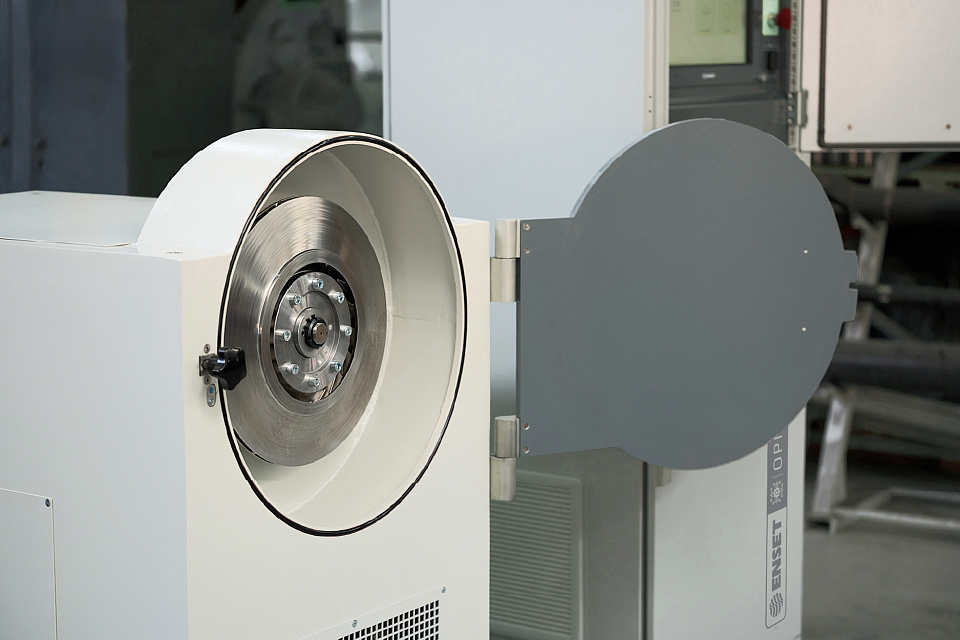

Стенд горизонтальный разгонно-балансировочный с вакуумной камерой РАПИД-20

Максимальная масса ротора, кг:

20 200 2500

Тип привода:

Шпиндель

Вид станка:

Дорезонансный

Характеристики Преимущества Документация Опции Сервис и гарантия Обучение Оплата

Характеристики

Тип станка

Стенд горизонтальный разгонно-балансировочный с вакуумной камерой

Назначение станка

Для разгонных испытаний и балансировки колес центробежных компрессоров, турбин и других роторов в форме диска

Наименование системы

Система измерений вибрационная балансировочная ВИБРОЛАБ-5

Интерфейс пользователя

Цветной сенсорный дисплей 17 дюймов, противоударный

Привод балансируемого изделия

Осевой, приводной шпиндель с жидкостным охлаждением

Электропривод

Серводвигатель, 6000 об/мин, 18,5 кВт

Частота вращения изделия при испытаниях

6000 – 50000 об/мин

Частота вращения изделия при балансировке

400 – 3000 об/мин

Погрешность измерения частоты вращения, об/мин

± (1+0,0025·n)

Максимальная масса балансируемого изделия

20 кг

Максимальная нагрузка на шпиндель

28 кг

Максимальный момент инерции изделия (колеса) относительно оси вала

0,7 кг⋅м²

Максимальный наружный диаметр изделия (колеса)

450 мм

Максимальная высота ступицы колеса

55 мм

Максимальная высота колеса

95 мм

Количество плоскостей измерения

Минимально достижимый остаточный дисбаланс U_mar

3 гмм

Минимально достижимый остаточный удельный дисбаланс e_mar

0,15 гмм/кг

Тип вакуумного насоса

Спиральный

Датчики вибрации

Пьезоэлектрические датчики силы

Количество каналов измерения вибрации

Датчик оборотов

Индуктивный датчик

Датчик углового положения

Инкрементальный энкодер

Станина

Станина из конструкционной стали с литым вибропоглощающим заполнением

Требования к основанию или фундаменту

Анкерение к любому бетонному полу

Габаритные размеры (Д х Ш х В), мм

1100 х 820 х 1300 мм

Габаритные размеры электрошкафа (Д х Ш х В), мм

600 х 600 х 1962 мм

Защита электроники станка от пыли и влаги

IP54

Климатическое исполнение по ГОСТ 15150

УХЛ 4.2 (температура от + 10 до + 35 ºC, отн. влажность до 80 %)

Требования к электрической сети

3 фазы, 400 В, 50 Гц, 32 А, защитное заземление обязательно

Масса станка вместе с электрошкафом, кг

1300 кг

Опоры станка

Шпиндельная приводная опора

Гарантийный срок, мес

60 месяцев

Технические характеристики оборудования могут быть изменены по запросу заказчика.

Преимущества

ТОЧНОСТЬ

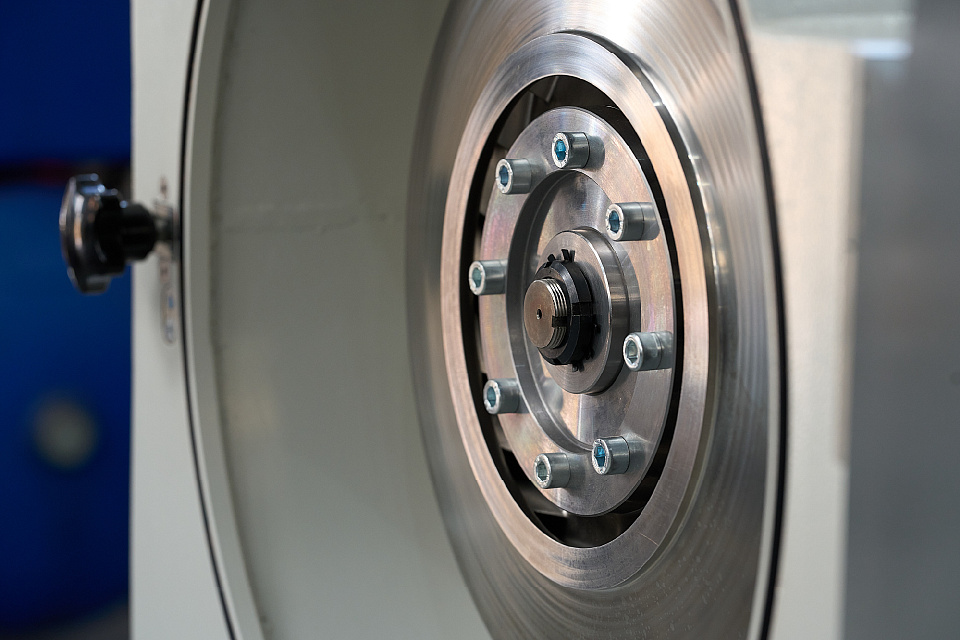

Прецизионный шпиндель с радиальным и торцевым биением менее 1 мкм.
Высокая точность поддержания частоты вращения – до ± 5 об/мин.
Измерительная система ВИБРОЛАБ-5 – в Госреестре средств измерений под № 97688-26 – с увеличенным до трех лет интервалом периодической поверки.
Широкий динамический диапазон измерения дисбалансов — от 0,5 до 1 000 000 гмм.

СЕРВИС И ПОДДЕРЖКА
Гарантия на стенд, включая все его узлы и компоненты – пять лет.
Техническая поддержка и сервис в течение всего срока службы.
Встроенная система самодиагностики датчиков, измерительной электроники и привода стенда.
Удаленная диагностика и настройка стенда специалистами ЭНСЕТ.

НАДЕЖНОСТЬ
Стенд рассчитан на 20 лет интенсивной эксплуатации.
Разгонная камера и cтанина из высокопрочной конструкционной стали.
Шпиндель с 10-кратным запасом по осевым и радиальным нагрузкам.
Вакуумный насос Agilent Technologies.
Инновационная система вакуумных уплотнений.

ТЕХНОЛОГИИ ДЛЯ БУДУЩЕГО
Современное оборудование и программное обеспечение для балансировки с интервалом поверки раз в 3 года.
Интеграция автоматических систем идентификации и маркировки роторов, систем коррекции дисбаланса с ЧПУ и роботизированных манипуляторов.
Готовность к производственным линиям Индустрии 4.0 — интеграция с системами SCADA, MES, ERP.

ПРОИЗВОДИТЕЛЬНОСТЬ
Испытания на скоростях до 50000 об/мин благодаря мощному сервоприводу.
Полностью автоматический цикл испытаний или балансировки.
Производительный вакуумный насос откачивает воздух из камеры за минимальное время.

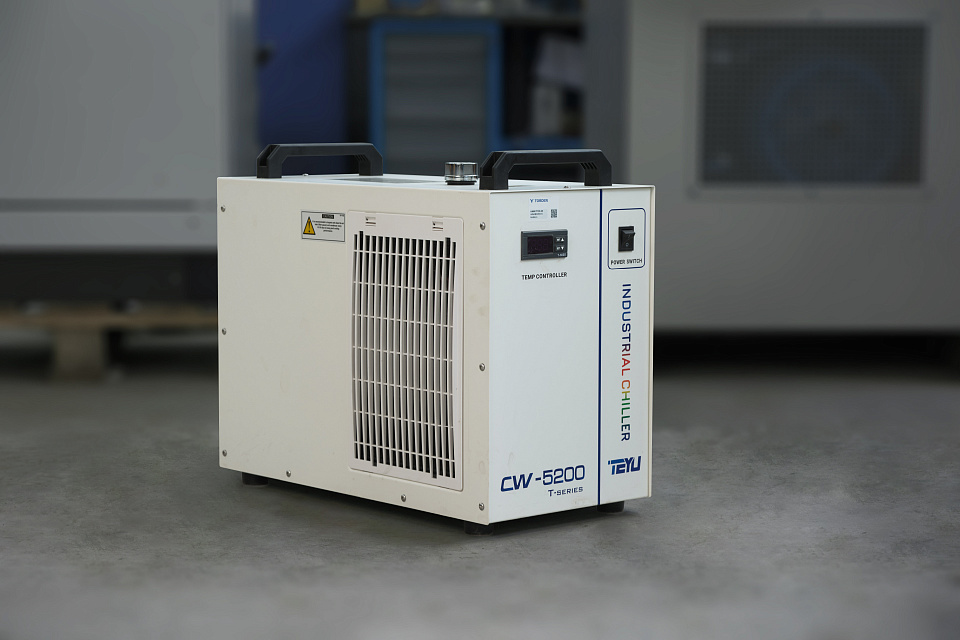

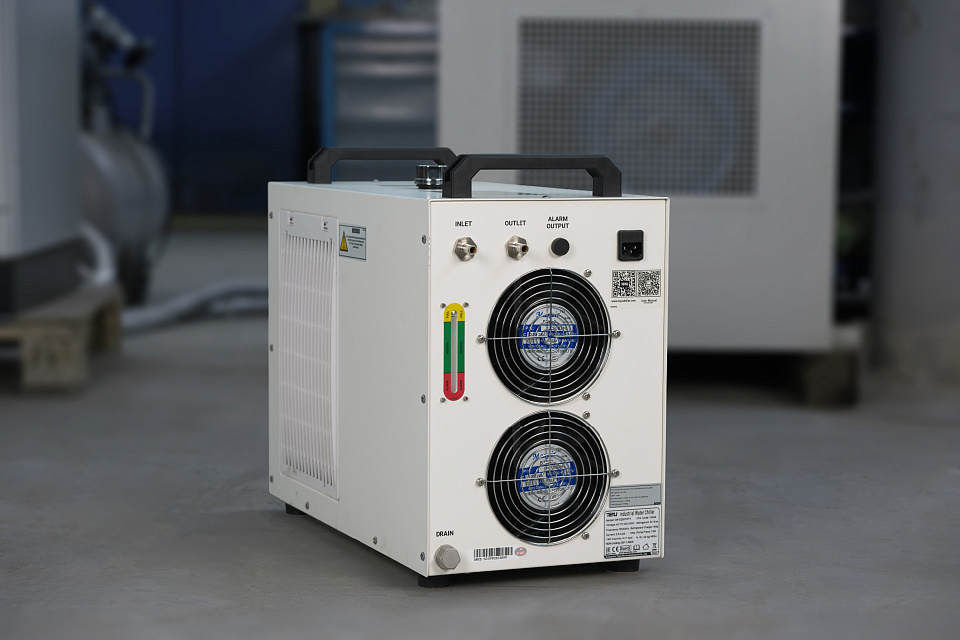

Жидкостное охлаждение шпинделя для продолжительной непрерывной работы даже на предельных скоростях.

УНИВЕРСАЛЬНОСТЬ
Предназначен как для высокоскоростных испытаний на прочность, так и для высокочастотной или низкочастотной балансировки.
Простая переналадка на другой вид роторов при использовании специальной оснастки.
Множество режимов корректировки дисбалансов для всех видов изделий.
Модульная конструкция стенда позволяет расширять его возможности и добавлять функции.

БЕЗОПАСНОСТЬ
Безопасная для оператора конструкция стенда в соответствии с ГОСТ 12.2.003-91, ГОСТ Р 51342-99.
Разгонная камера обеспечивает защиту класса D по ГОСТ ISO 21940-23—2025 с блокировкой открытия при вращении изделия.
Автоматическое торможение шпинделя при превышении допустимого уровня вибрации или разгерметизации камеры.
Наличие сертификатов ТР ТС.

Документация

ВИБРОЛАБ-5. Декларация о соответствии ТР ТС 004/2011 ТР ТС 020/2011

PDF, 10 MB

ВИБРОЛАБ-5. Сертификат об утверждении типа средств измерений № 97688-26

PDF, 866 KB

Опции: Принтер для печати протокола балансировки

Лазерный принтер для печати протоколов балансировки

Морская упаковка

Обеспечивает надежную защиту оборудования при транспортировке по морю

Весы электронные с первичной поверкой

Обеспечивают высокую точность взвешивания балансировочных грузов

Увеличение мощности привода

Обеспечивает балансировку изделий с большим моментом инерции, высоким аэродинамическим сопротивлением

Система удаленной диагностики и настройки станка

Обеспечивает удаленную диагностику и настройку станка

Интеграция с системами SCADA, MES, ERP

Обеспечивает включение станка в ИТ-инфраструктуру завода

Сервис и гарантия

Сервис ЭНСЕТ — гарантия вашей уверенности в надёжности оборудования!

Профессиональная техническая поддержка и сервис ЭНСЕТ — гарантия квалифицированного обслуживания, соответствующего самым высоким стандартам. Поэтому, приобретая или арендуя станок в ЭНСЕТ, вы можете полностью сосредоточиться на основных задачах вашего производства, не отвлекаясь на вопросы обслуживания и ремонта оборудования.

Все варианты сервиса — к вашим услугам!

Вне зависимости от того, находится ли ваш станок на гарантии или вы уже заключили сервисный договор на обслуживание, профессиональная команда поддержки ЭНСЕТ оперативно решит все возникающие вопросы в удобном для вас формате.

Техническая поддержка в виде онлайн-консультации по телефону или в мессенджере. Если возникает необходимость, специалисты ЭНСЕТ удалённо подключаются к оборудованию, считывают коды неисправностей, устраняют их, а также могут выполнить обновление ПО. Более 80 % всех обращений специалисты техподдержки могут оперативно решить в этом формате.

Отправка запасной части в ваш адрес взамен вышедшей из строя.

Диагностика и ремонт станка в сервисной службе в ЭНСЕТ (г. Ростов‑на-Дону).

Выезд специалиста ЭНСЕТ на ваше предприятие, где эксплуатируется станок, для диагностики проблемы и её устранения. Вариант подходит, когда нет возможности транспортировать оборудование или требуется оперативное проведение ремонта на месте.

Подробнее о Сервисе и техподдержке

Гарантийный срок на РАПИД-20 составляет 60 месяцев.

Срок эксплуатации 20 лет.

Обучение

При приобретении оборудования в ООО «Энсет» заказчик получает бесплатное обучение работе на оборудовании для своего персонала. Обучение проводится исключительно в очной форме опытным инженером-наставником по индивидуальной программе с учетом специфики деятельности и требований заказчика.

Курс обучения включает в себя как теорию динамики и балансировки роторов, так и практические занятия, в том числе с использованием реальных изделий заказчика и его балансировочных станков. После обучения каждый участник получает именной сертификат с присвоением квалификации.

Качественное практико-ориентированное обучение напрямую влияет на скорость, безопасность и эффективность использования балансировочного станка на предприятии, помогает быстрее интегрировать новое оборудование в производственные процессы и получать выгоду от его использования.

Обучение состоит из нескольких блоков:

• Теоретические основы балансировки роторов.

• Обучение правилам и методам работы на станке, выполнению рабочих операций, правилам технике безопасности.

• Обучение техническому обслуживанию (периодичность, операции по техническому обслуживанию, применяемый инструмент и оборудование, техника безопасности при проведении работ).

• Обучение работе с программным обеспечением (конфигурирование, рабочие операции, сервисное обслуживание, калибровка).

• Обучение проверке характеристик станка по ГОСТ 20076-2007 (проверка на технологическую точность).

Обучение может быть проведено как на территории производителя, так и по желанию заказчика, на его территории.
