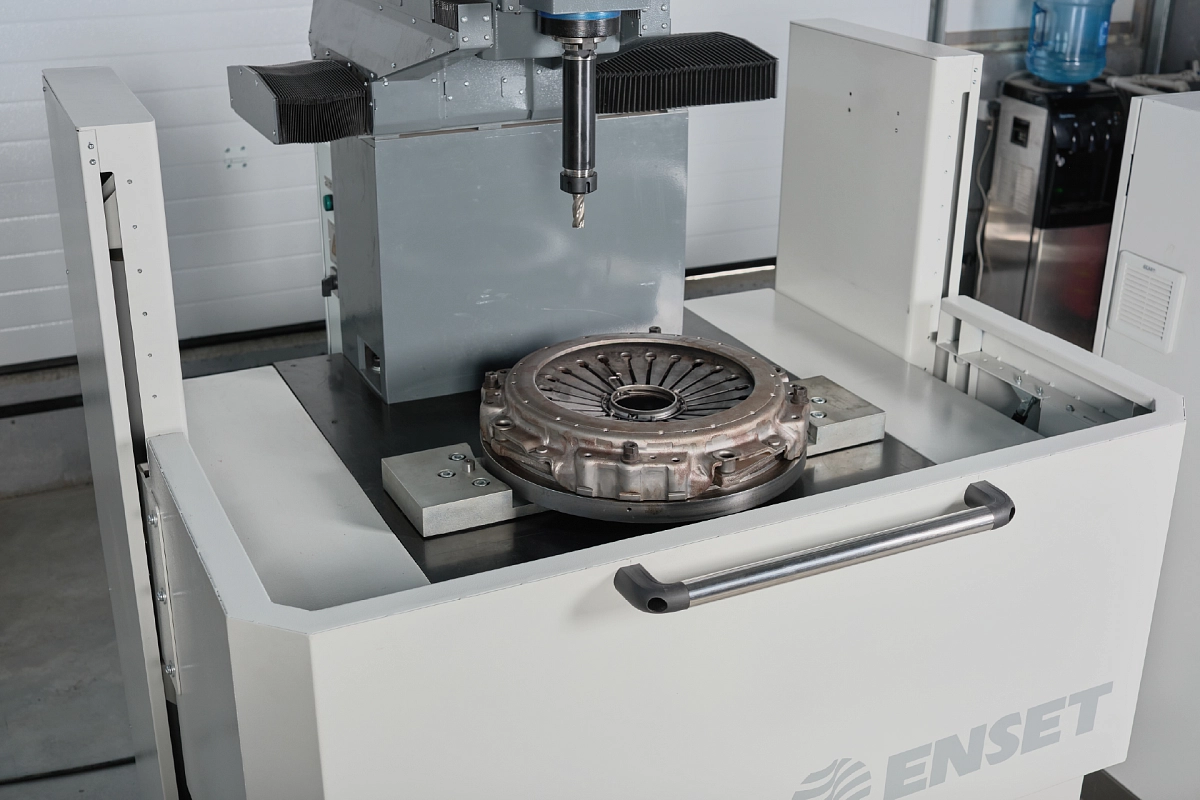

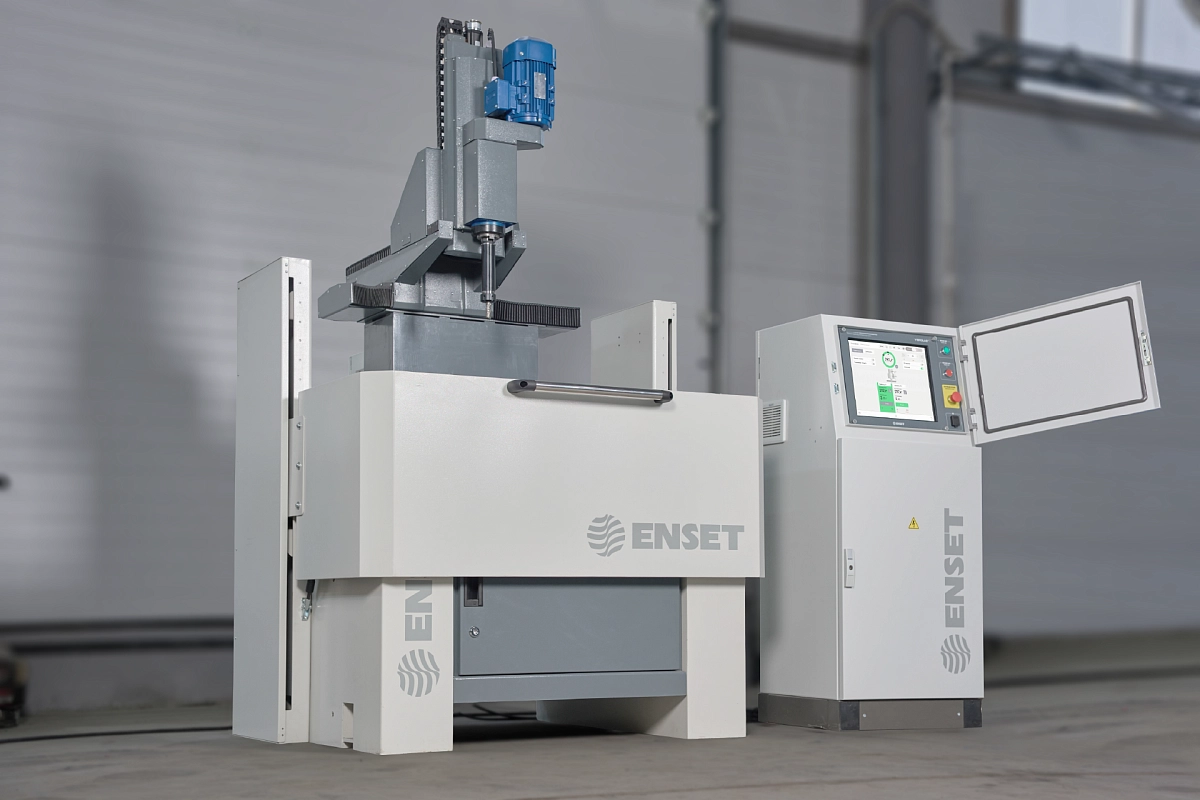

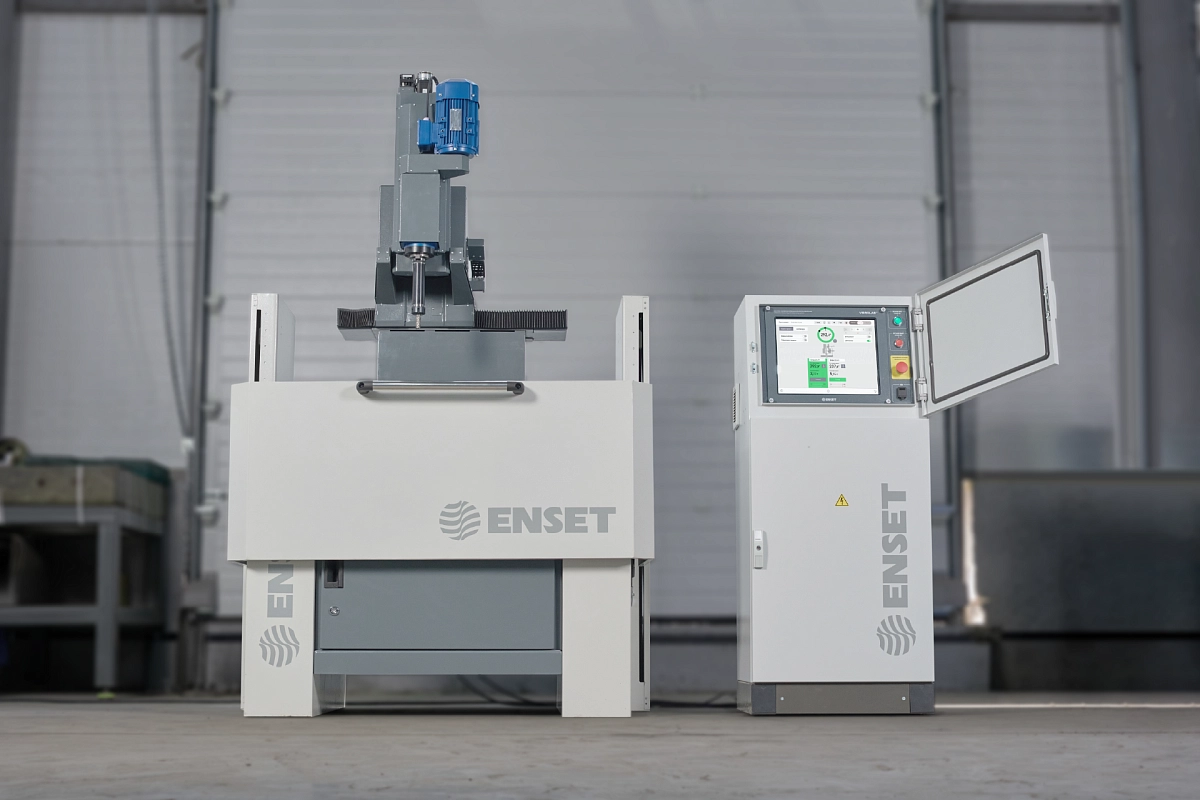

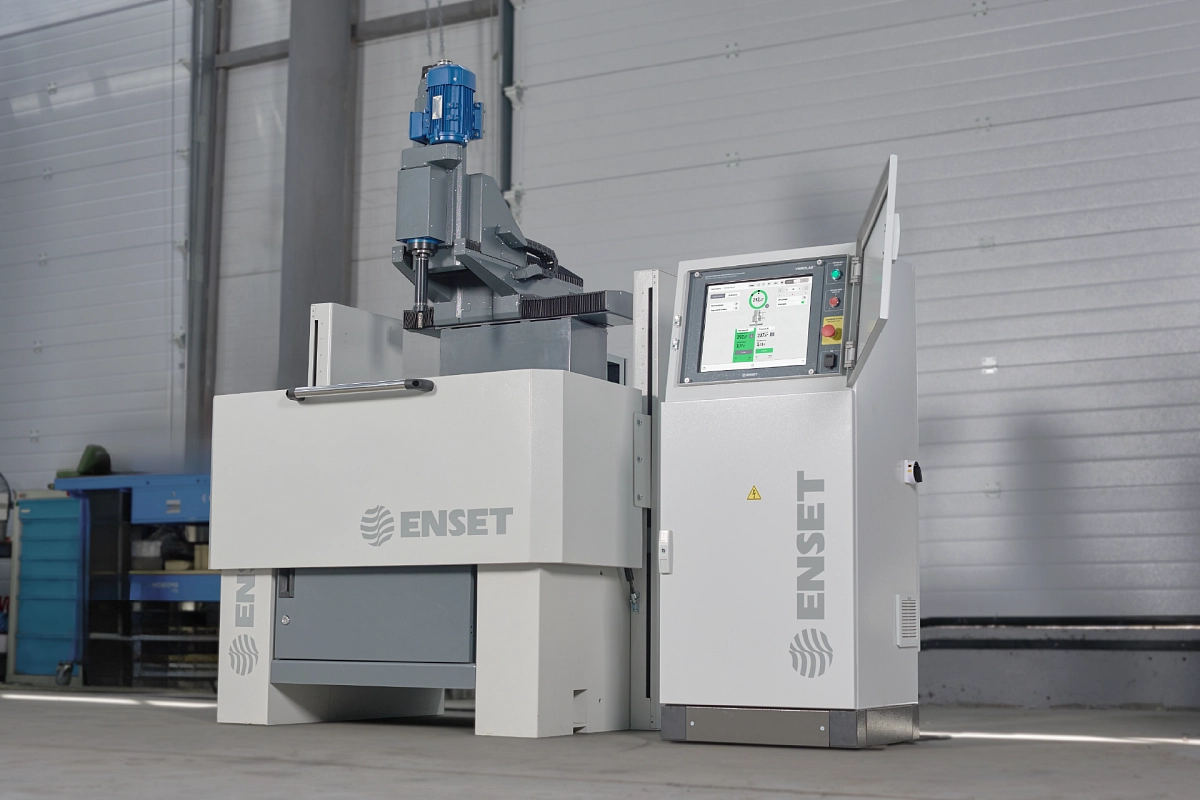

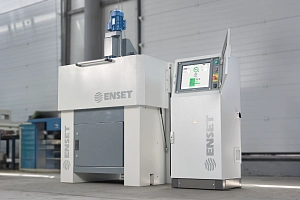

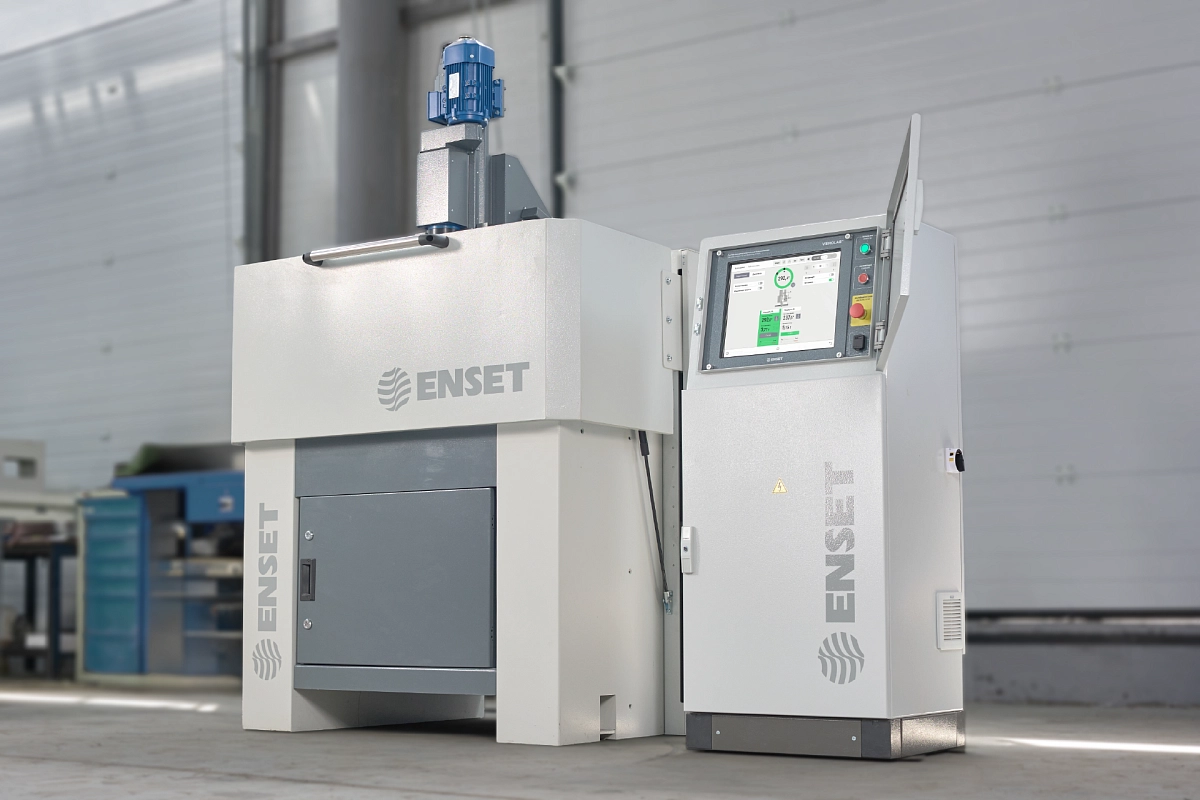

На этой неделе к заказчику отправляется современный автоматизированный комплекс ВЕРТИКАЛЬ-300А с ЧПУ-коррекцией дисбаланса роторов дискового типа (без собственных опорных поверхностей) весом до 300 кг. Балансировочный станок укомплектован мощным сервоприводом в 5,5 кВт, разгоняющим изделие до 2000 об/мин за считанные секунды, а также трехосевым фрезерным модулем с ЧПУ, способным выполнять коррекцию дисбалансов в любых плоскостях.
Автоматизированные балансировочные комплексы ЭНСЕТ поступили в серийное производство в этом году, но уже стали популярными среди заказчиков, так как решают даже самые сложные задачи по измерению и коррекции дисбалансов роторов в полностью автономном режиме. Интеграция прецизионных измерительных систем, мощных сервоприводов и ЧПУ-модулей механической обработки (сверление, фрезерование) позволяет реализовать безоператорную технологию с достижением минимальных значений остаточного дисбаланса.
Процесс исключает человеческий фактор, гарантируя нормативную точность и расчетную производительность.
Новые автоматизированные комплексы с ЧПУ-коррекцией разрабатывались специалистами ЭНСЕТ специально для предприятий, следующих принципам Индустрии 4.0. Такие комплексы превращают сложный, экспертный процесс балансировки в стабильную, быструю и полностью контролируемую технологическую операцию.
Измерение и одновременная корректировка дисбаланса на автоматизированных комплексах ЭНСЕТ – это идеальное решение для потокового производства в условиях конвейерной линии или автоматизированной транспортно-складской системы.
1. Гарантия жестких допусков по ГОСТ ИСО 1940-1-2007
Программное обеспечение ЭНСЕТ и измерительная электроника системы измерений вибрационной нового поколения ВИБРОЛАБ-5 (внесена в Госреестр средств измерений под № 97688-26) позволяют балансировать роторы по самым строгим международным стандартам:
- Классы точности: Комплексы обеспечивают достижение классов точности G2.5 (для высокоскоростных деталей двигателей, насосов и шкивов) и даже G1.0 (для прецизионных узлов и элементов турбомашин) за один балансировочный цикл.
- Минимизация остаточного дисбаланса: Станки способны определять и компенсировать смещение главной центральной оси инерции на уровне долей микрона, гарантируя минимальную вибрационную нагрузку на подшипниковые узлы готового изделия при эксплуатации.
- Компенсация дисбаланса шпиндельной оснастки: Станок обеспечивает функцию цифровой компенсации погрешностей и дисбалансов оснастки, программно вычитая эти дисбалансы из итогового результата измерения.
2. Автономность всего процесса балансировки
Комплекс полностью исключает влияние человеческого фактора:
- Интеграция в конвейер или АТСС: Изделия могут попадать на балансировочный станок непосредственно с конвейера или из автоматической транспортно-складской системы предприятия благодаря опциональному оснащению комплекса роботом-манипулятором и системой технического зрения.
- Механизированная оснастка: Установка и базирование ротора на шпинделе комплекса не требует ручного труда и производится автоматически с помощью балансировочной оснастки с пневматическим или гидравлическим приводом, управляемым системой ВИБРОЛАБ-5.
- Автоматический цикл «Замер — Коррекция — Контроль»: После фиксации диска на пневмо- или гидрооправке система производит измерительный пуск, рассчитывает массу «лишнего» металла, точно позиционирует ротор с помощью сервопривода по угловой координате и выполняет обработку. Завершается цикл финишным контрольным пуском.
- Передовые системы безопасности: Комплексы оснащаются защитными ограждениями классов B, C, D по ГОСТ ISO 21940-23-2025, обеспечивающими безопасность и гарантирующие отсутствие вмешательства человека в процесс автоматической балансировки.
3. Высокоточная ЧПУ-коррекция дисбаланса

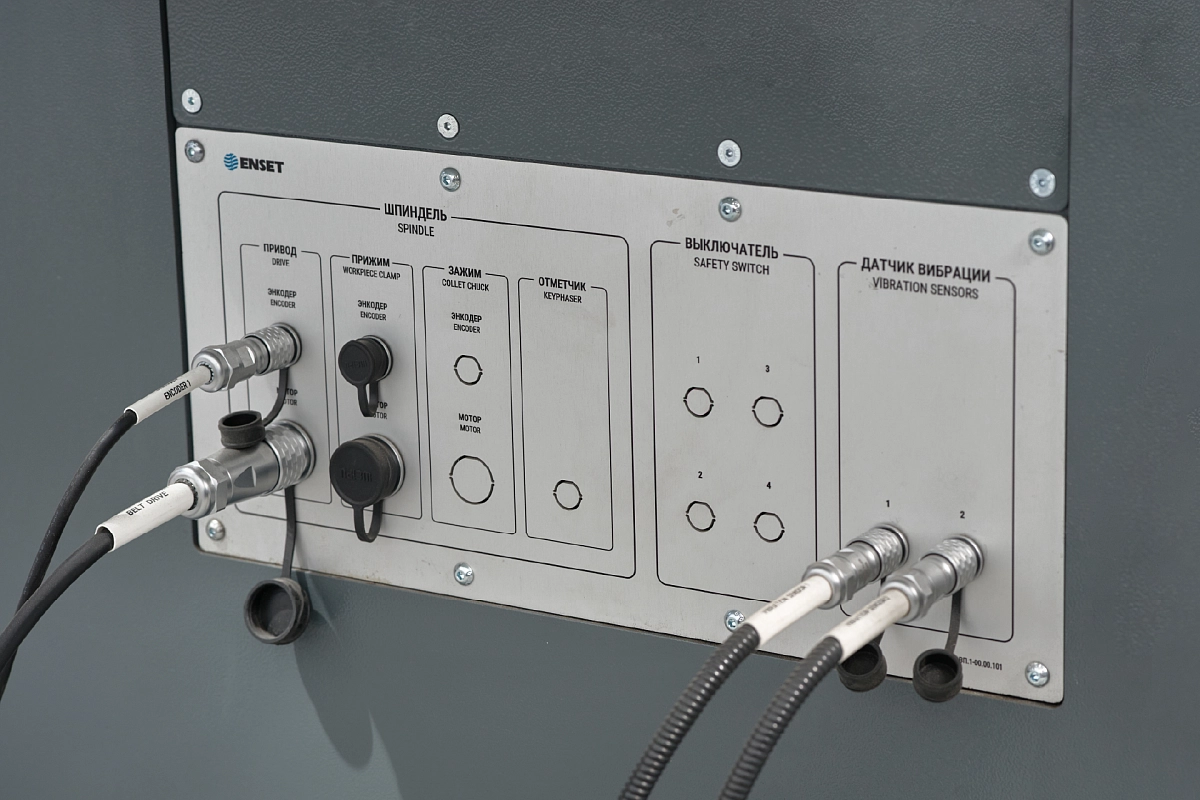

Удаление неуравновешенной массы контролируется многоосевой системой ЧПУ под управлением системы ВИБРОЛАБ-5:
- Различные способы корректировки: Комплекс может быть оборудован модулями корректировки дисбалансов сверлением, фрезерованием, шлифованием, приваркой грузов контактной сваркой, лазерным испарением металла и электрохимической обработки, в зависимости от материала изделия и требуемой точности балансировки. Эти модули могут быть установлены в разных комбинациях.
- Надежная фиксация изделия: При применении методов механической обработки ротор зажимается внешним силовым прижимом изделия на базе сервопривода. Эта фиксация гарантирует жесткость механической системы, отсутствие вибраций и чистоту поверхности при сверлении, фрезеровании или шлифовании, увеличивает ресурс инструмента и снимает нежелательные нагрузки с колебательной системы станка.
- Векторный запрет и деление дисбаланса: Если вектор корректирующего дисбаланса совпадает с «запретной зоной» ротора (например, межлопаточным пространством или силовым ребром), алгоритм ПО автоматически раскладывает этот вектор по правилу параллелограмма на разрешенные смежные координаты. Коррекция выполняется за несколько проходов в доступных местах.
- Многоосевое полярное фрезерование: Для дисков сложной конфигурации (например, роторов гидротрансформаторов) вместо точечного сверления применяется фрезерование по дуге окружности, что обеспечивает плавное распределение съема материала без концентраторов напряжений.
- Эффективная аспирация: Мощная вытяжная система удаляет отходы (стружку, шлам, пыль, дым) непосредственно из зоны обработки, предотвращая попадание отходов в полости изделия и базовые поверхности оправки, а также в воздушную среду цеха.
4. Передовые технологии контроля процесса
- Предварительная инспекция: Комплекс позволяет интегрировать системы инспекции геометрических параметров изделия для оценки его пригодности к балансировке. Эта функция может быть реализована на основе системы технического зрения или лазерных датчиков контроля геометрии.
- Прослеживаемость результатов: Интеллектуальное ПО ВИБРОЛАБ-5 позволяет интеграцию оптоэлектронной системы считывания двумерных матричных кодов (QR/DataMatrix), интегрированной с цифровым двойником изделия для учета технологической наследственности и результатов балансировки в системах SCADA, MES, ERP.
- Контроль состояния режущего и шлифовального инструмента: Станки оснащаются бесконтактными лазерными барьерами или контактными датчиками для верификации целостности режущих кромок сверл и фрез после каждого цикла. При обнаружении поломки или критического износа система активирует модуль автоматической смены инструмента (ATC). Также комплекс может быть оснащен системой автоматической правки шлифовального камня.
5. Экономический эффект от внедрения
- Стабильный индекс воспроизводимости процесса: Автоматизация гарантирует, что 100 % выпускаемых деталей строго укладываются в поле допуска по заданному классу точности, полностью ликвидируя риск случайного брака из-за ошибок разметки или человеческой усталости.
- Минимальное время цикла: Полный цикл обработки одного дискообразного ротора (от загрузки до финишной проверки остаточного дисбаланса) занимает всего 30–50 секунд.
- Работа без сбоев 24/7: Комплексы проектируются для работы с коэффициентом загрузки не ниже 0,85 в трехсменном режиме работы, со сроком службы не менее 20 лет. Это снижает потери, типичные для оборудования прежнего поколения (из-за технологических простоев, поломок и необходимости технического обслуживания), поднимая экономическую эффективность производства на новую высоту.
Для любых роторов, а особенно для дискообразных, критически чувствительных к погрешностям базирования, автоматизированные балансировочные комплексы ЭНСЕТ с ЧПУ-коррекцией — это золотой стандарт современной промышленности. Интеграция строгих метрологических алгоритмов, стандартов ГОСТ ISO 21940 и прецизионной механики позволяет перевести автоматическую балансировку деталей в разряд полностью контролируемых, высокопроизводительных процессов концепции Индустрии 4.0.
Узнать больше об автоматизированных балансировочных комплексах ЭНСЕТ, получить консультацию специалиста по подбору оборудования можно прямо сейчас по телефону: 8 800 250 88 22.
Познакомиться с ассортиментом и подобрать оборудование самостоятельно можно на сайте https://enset.ru/.
