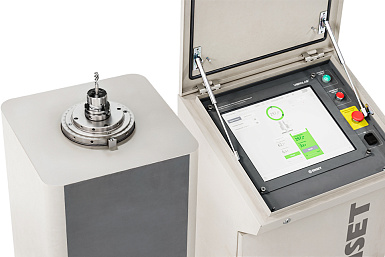

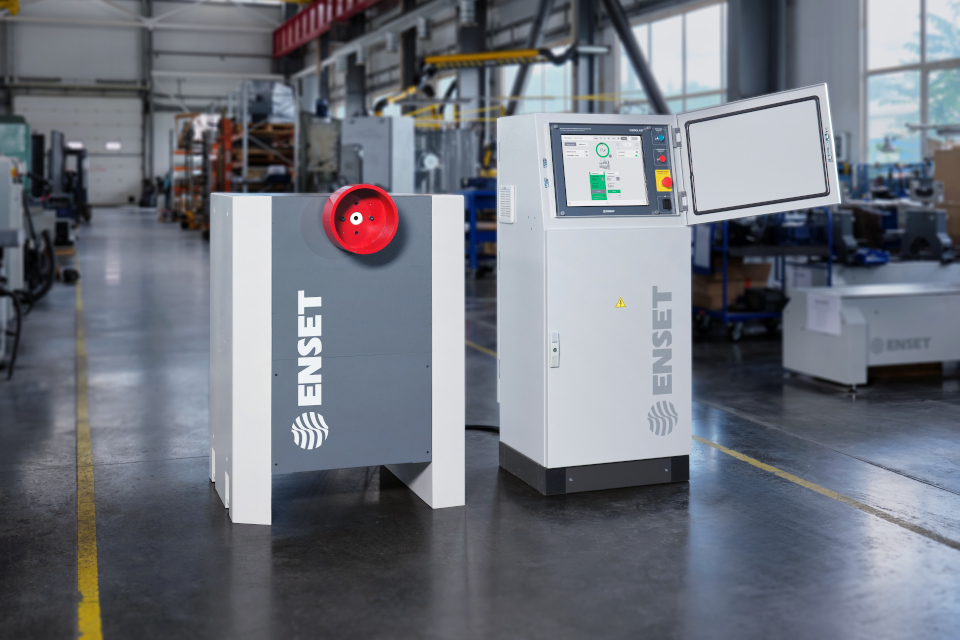

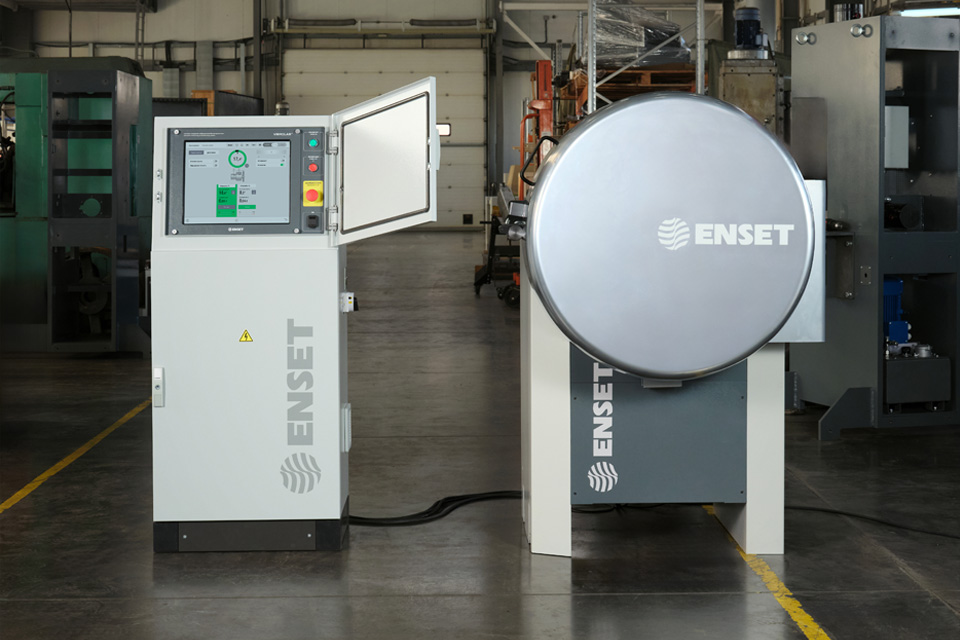

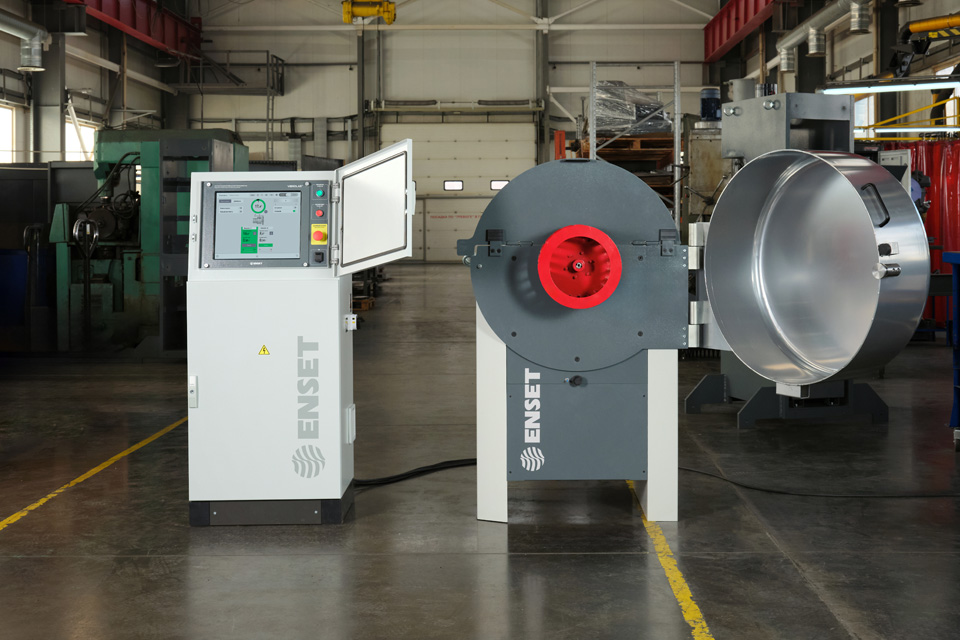

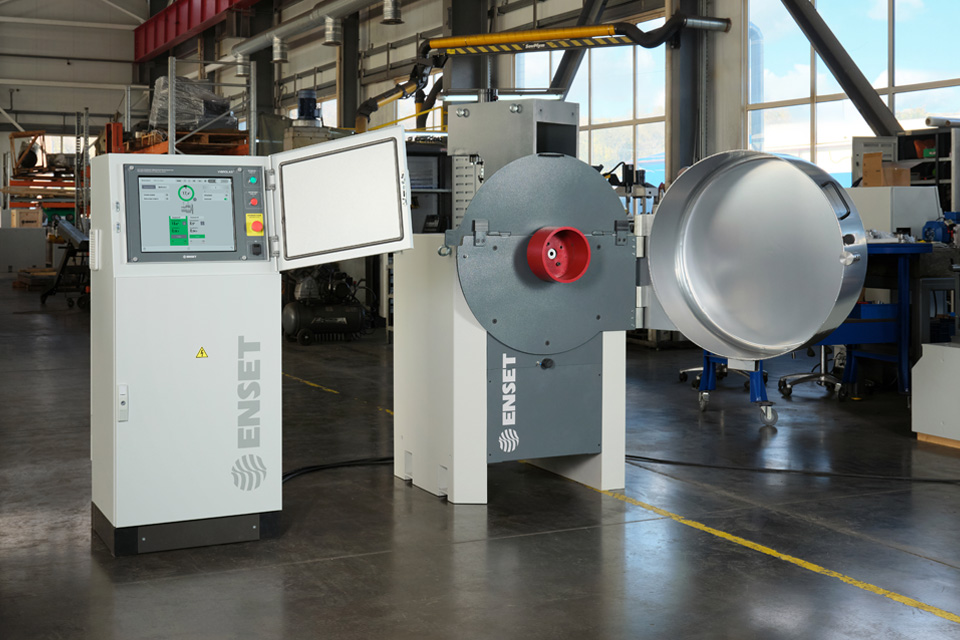

Балансировочный станок для роторов КОНСОЛЬ-60
1285000
1
RUB
Тип оборудования
Консольный дорезонансный балансировочный станок
Назначение
Универсальный, для консольных роторов
Система управления
Система измерений вибрационная балансировочная ВИБРОЛАБ, с цветным сенсорным дисплеем
Привод изделия
Осевой, приводной шпиндель
Тип двигателя и его характеристики
Серводвигатель, 3000 об/мин, 3 кВт
Количество и тип опор
Шпиндельная приводная опора
Масса изделия
0,5 – 60 кг
Максимальный диаметр изделия
800 мм
Минимально достижимый остаточный удельный дисбаланс emar
0,1 гмм/кг
Коэффициент уменьшения дисбаланса URR
95 %
Частота вращения изделия при балансировке n
100 – 2000 об/мин
Точность измерения частоты вращения изделия
± (1+0,0025·n)
Точность измерения углового положения изделия
± 0,01º
Требования к электрической сети
3 фазы, 380 В, 50 Гц, 16 А, защитное заземление обязательно
Доворот изделия на позицию корректировки
Автоматический
Удержание изделия на позиции корректировки
Да

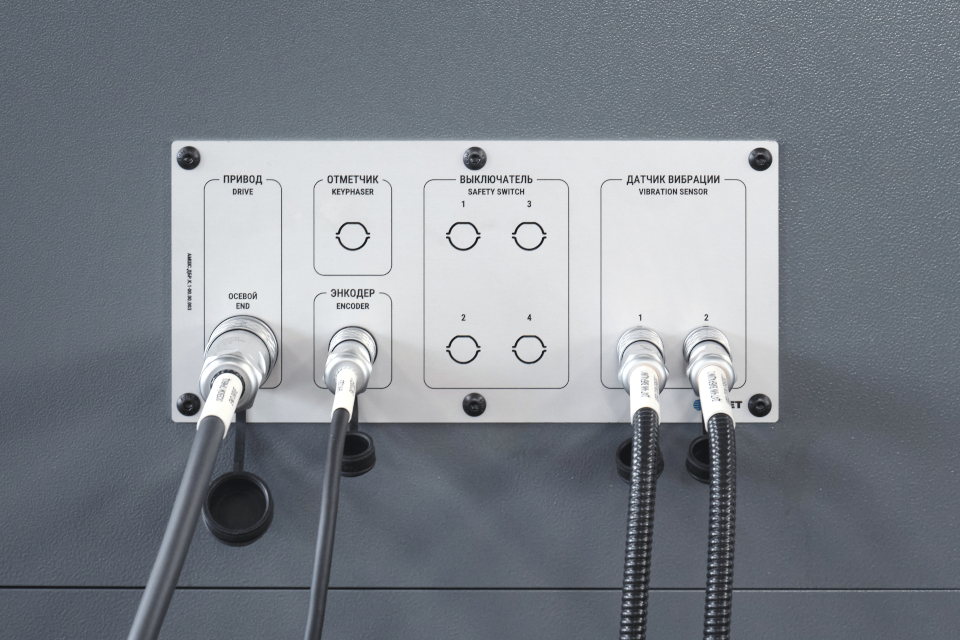

Датчики вибрации
Пьезоэлектрические датчики силы
Количество каналов измерения вибрации
2
Тип датчика оборотов и фазы
Индуктивный датчик
Датчик углового положения изделия
Инкрементальный энкодер
Защита электроники от пыли и влаги
IP54
Анкерение к основанию или фундаменту
Анкерение к любому бетонному полу
Конструктивные особенности станины
Станина из конструкционной стали с литым вибропоглощающим заполнением
Габаритные размеры (Д х Ш х В)
750 x 950 x 1100 мм
Габаритные размеры электрошкафа (Д х Ш х В)
600 х 500 х 1400 мм
Масса оборудования (нетто)
850 кг
Климатическое исполнение по ГОСТ 15150
Эксплуатация: УХЛ 4.2 (температура от + 10 до + 35 ºC, относительная влажность воздуха до 80 %). Хранение и транспортировка: 1Л (температура от + 5 до + 40 ºC, относительная влажность воздуха до 80 %)
Гарантийный срок
60 месяцев
Балансировочная измерительная система ВИБРОЛАБ внесена в Государственный реестр
средств измерений под № 84333-22 и может поставляться с первичной поверкой Станок спроектирован специально для консольной балансировки, в его конструкции нет
промежуточных опор и технологических валов, которые бы увеличивали время перенастройки
станка на новый тип изделия Компактные габариты станка позволят разместить его даже в самом ограниченном

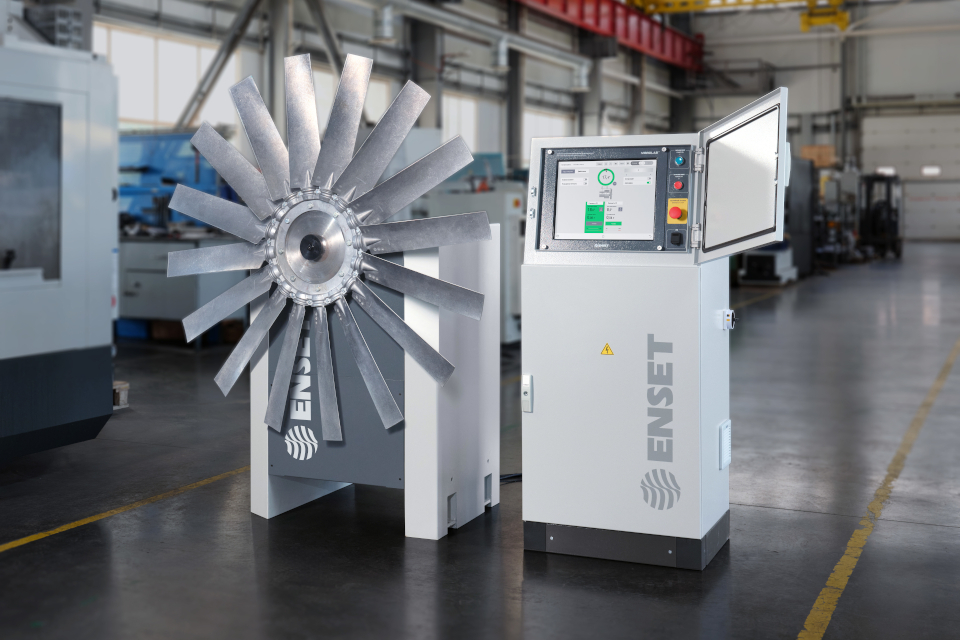

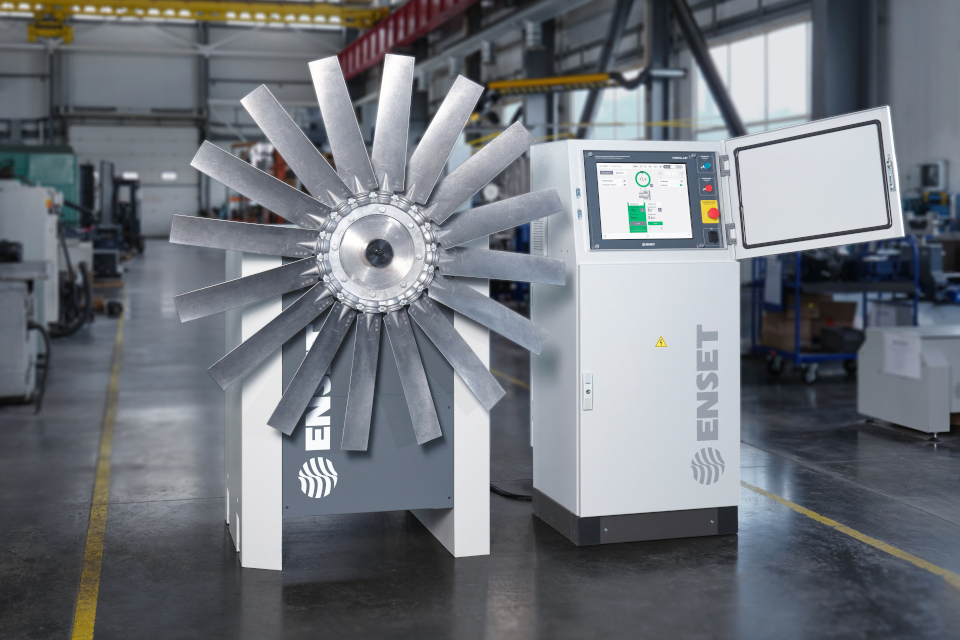

пространстве. Программное обеспечение имеет специальный режим корректировки дисбаланса крыльчаток
на конструктивных углах, при котором станок сам показывает, на какие лопасти вешать груз
(или удалять материал) – оператору не нужно выполнять сложные вычисления Жесткая надежная конструкция позволяет проводить корректировку дисбалансов прямо на

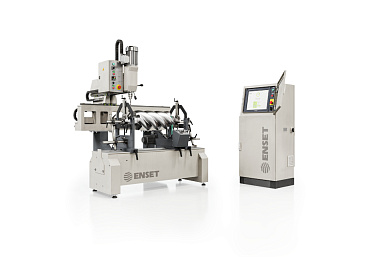

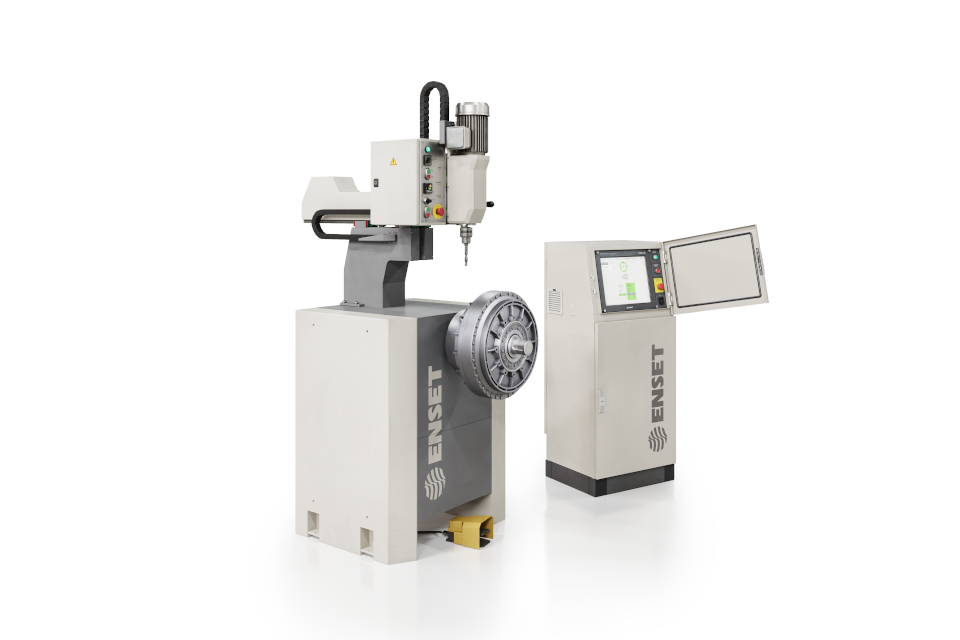

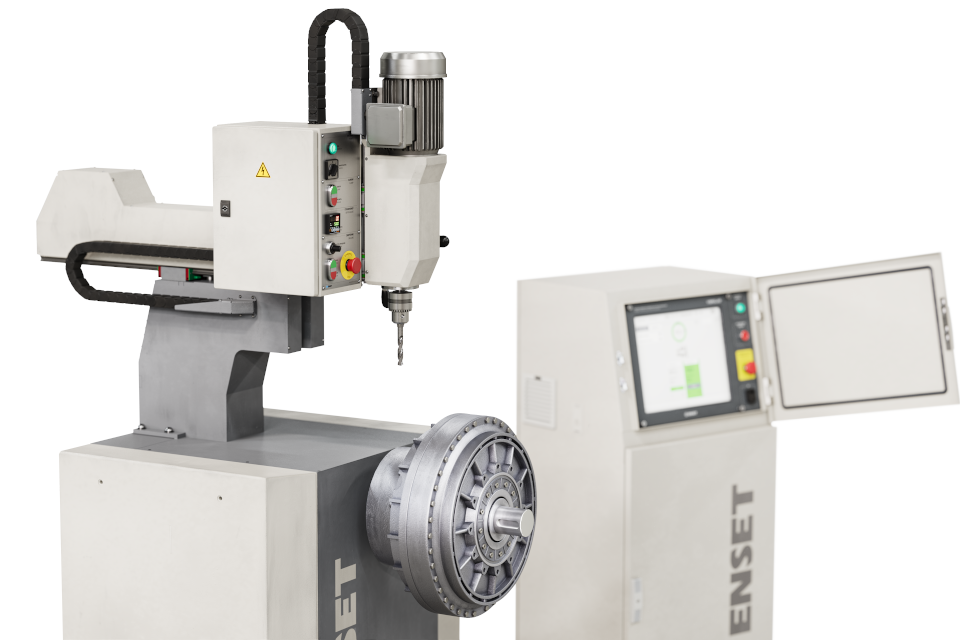

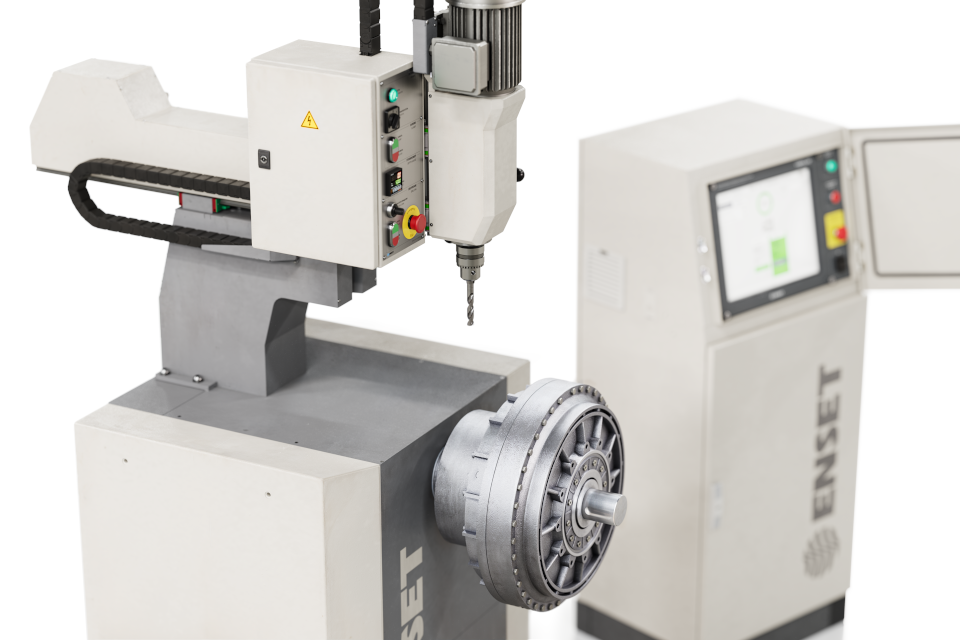

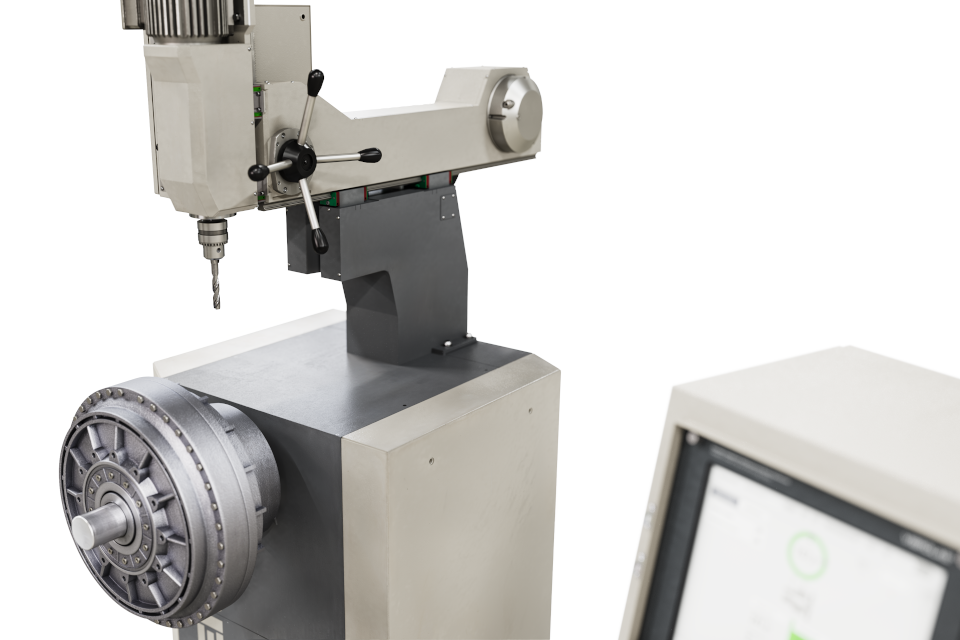

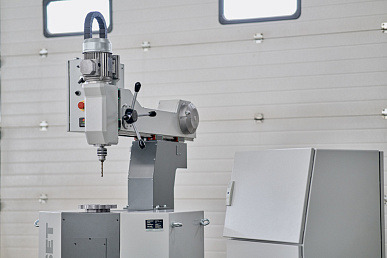

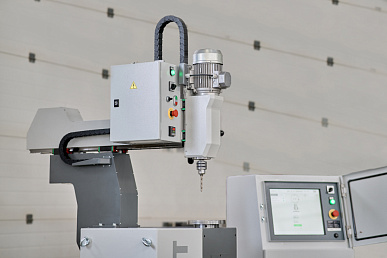

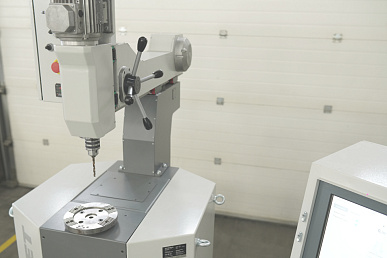

станке, в том числе приваркой грузов, сверлением или фрезерованием Опционально производителем станок может быть оснащен сверлильным модулем. Дооснастить станок сверлильным модулем или иными приспособлениями для корректировки
дисбаланса заказчик может и самостоятельно, как установив модуль устранения дисбаланса
рядом со станком, так и смонтировав его прямо на станину станка Балансировочный станок КОНСОЛЬ-60 идеально подходит для балансировки вал-шестерней, винтов, дисков сцепления, импеллеров насосов, колес турбин, крыльчаток вентиляторов, крыльчаток насосов, маховиков, муфт, рабочих колес центробежных насосов, рабочих колес вентиляторов, роторов сельхозтехники, тормозных дисков, шестерней, шкивов, роторных пил (пил ударного действия), зубчатых колёс.
