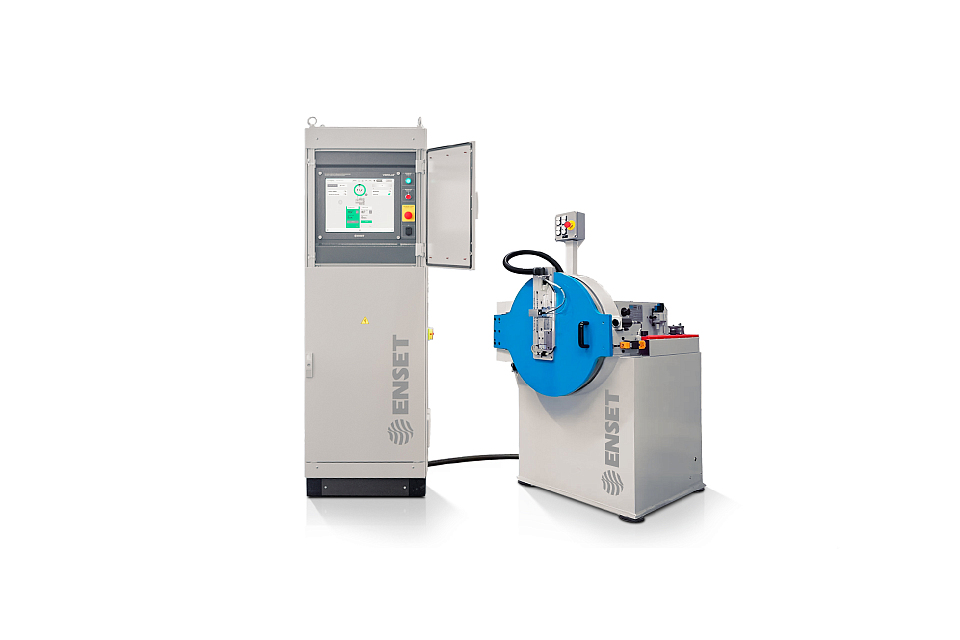

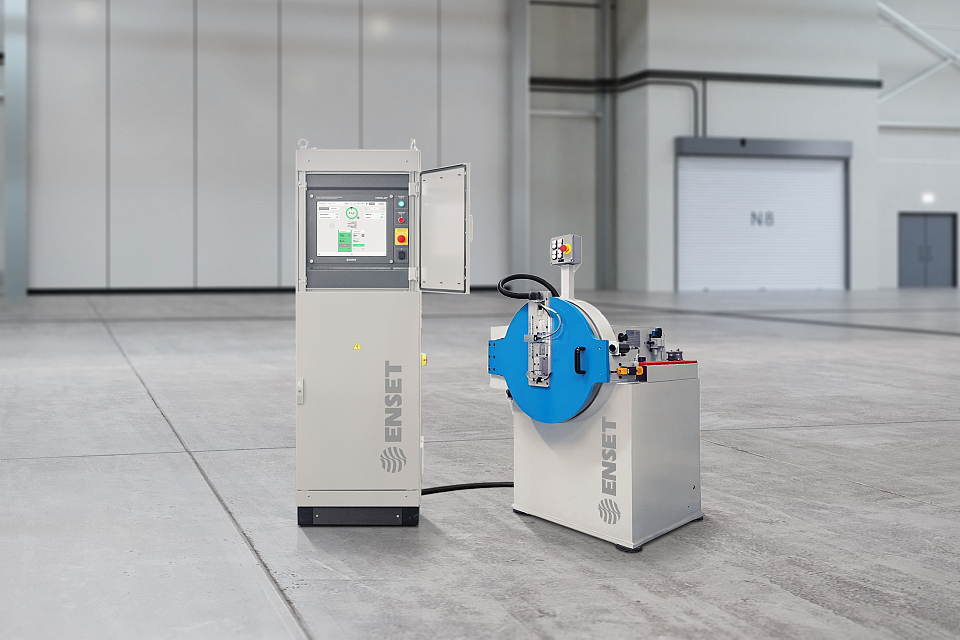

Стенд разгонно-балансировочный с вакуумной камерой РАПИД-20

Максимальная масса ротора, кг:

20 200

Тип привода:

Шпиндель

Вид станка:

Дорезонансный

Характеристики Преимущества Документация Опции Сервис и гарантия Оплата

Характеристики

Модель	РАПИД-20
Тип оборудования	Стенд разгонно-балансировочный с вакуумной камерой
Назначение	Для балансировки и разгонных испытаний колес центробежных компрессоров
Система управления	Система измерений вибрационная балансировочная ВИБРОЛАБ
Интерфейс пользователя	Цветной сенсорный дисплей 17 дюймов, противоударный
Тип привода	Осевой, приводной шпиндель с жидкостным охлаждением
Частота вращения изделия при испытаниях	6000 – 25000 об/мин
Частота вращения изделия при балансировке	400 – 3000 об/мин
Точность измерения частоты вращения изделия	± (1+0,0025·n)
Максимальная масса балансируемого изделия	20 кг
Максимальная нагрузка на шпиндель	28 кг
Максимальный момент инерции изделия (колеса) относительно оси вала	0,7 кг⋅м²
Максимальный наружный диаметр изделия (колеса)	450 мм
Максимальная высота ступицы колеса	55 мм
Максимальная высотра колеса	95 мм
Количество плоскостей измерения	2
Минимально достижимый остаточный дисбаланс U_mar	3 гмм
Минимально достижимый остаточный удельный дисбаланс e_mar	0,15 гмм/кг
Тип вакуумного насоса	Спиральный
Датчики вибрации	Пьезоэлектрические датчики силы
Количество каналов измерения вибрации	2
Тип датчика оборотов	Индуктивный датчик
Датчик углового положения изделия	Инкрементальный энкодер
Конструктивные особенности станины	Станина из конструкционной стали с литым вибропоглощающим заполнением
Требования к основанию или фундаменту	Анкерение к любому бетонному полу
Габаритные размеры (Д х Ш х В)	1100 х 820 х 1300 мм
Габаритные размеры электрошкафа (Д х Ш х В)	600 х 600 х 1962 мм
Защита электроники от пыли и влаги	IP54
Климатическое исполнение по ГОСТ 15150	Эксплуатация: УХЛ 4.2 (температура от + 10 до + 35 ºC, относительная влажность воздуха до 80 %). Хранение и транспортировка: 1Л (температура от + 5 до + 40 ºC, относительная влажность воздуха до 80 %)
Требования к электрической сети	3 фазы, 400 В, 50 Гц, 32 А, защитное заземление обязательно
Масса оборудования (нетто)	1300 кг
Гарантийный срок	60 месяцев
Тип двигателя и его характеристики	Серводвигатель, 2000 об/мин, 22 кВт

Технические характеристики оборудования могут быть изменены по запросу заказчика.

Преимущества

ТОЧНОСТЬ
Прецизионный шпиндель с радиальным и торцевым биением менее 1 мкм.
Высокая точность поддержания частоты вращения – до 10 об/мин.
Измерительная система ВИБРОЛАБ – в Госреестре средств измерений под №84333-22.
Самая высокая точность в серии e_mar – 0,15 гмм/кг.
Широкий динамический диапазон измерения дисбалансов — от 0,5 до 1 000 000 гмм.

СЕРВИС И ПОДДЕРЖКА
Гарантия на стенд – пять лет, неограниченная техническая поддержка по телефону или онлайн.
Встроенная система самодиагностики датчиков, измерительной электроники и привода стенда.
Удаленная диагностика и настройка стенда специалистами ЭНСЕТ.

НАДЕЖНОСТЬ
Разгонная камера и cтанина из высокопрочной конструкционной стали.
Шпиндель с 10-кратным запасом по осевым и радиальным нагрузкам.
Герметичный электрошкаф Rittal с защитой класса IP54 от пыли и влаги.
Сенсорная промышленная панель Elo Touch с диагональю 17 дюймов, стойкая к ударам и загрязнениям.
Вакуумный насос Agilent Technologies.
Инновационная система вакуумных уплотнений.

ТЕХНОЛОГИИ ДЛЯ БУДУЩЕГО
Простой и интуитивно понятный, полностью сенсорный интерфейс оператора.
Интеграция автоматических систем идентификации и маркировки роторов, корректировки дисбалансов.
Стенд для Индустрии 4.0, готов к интеграции с системами MES, SCADA, ERP.

ПРОИЗВОДИТЕЛЬНОСТЬ
Полностью автоматический цикл испытаний или балансировки – по нажатию одной кнопки.
Производительный вакуумный насос откачивает воздух из камеры за минимальное время.
Быстрый разгон изделия и динамичное торможение благодаря мощному приводу.
Высокий коэффициент уменьшения дисбаланса за один пуск: URR = 95 %.
Жидкостное охлаждение шпинделя для продолжительной непрерывной работы даже на предельных скоростях.

УНИВЕРСАЛЬНОСТЬ
Предназначен как для высокоскоростных испытаний на прочность, так и для высокочастотной или низкочастотной балансировки.
Простая переналадка на другой вид роторов при использовании специальной оснастки.
Множество режимов корректировки дисбалансов для всех видов изделий.

БЕЗОПАСНОСТЬ
Безопасная для оператора конструкция стенда в соответствии с ГОСТ 12.2.003-91, ГОСТ Р 51342-99.
Разгонная камера обеспечивает защиту класса D по ГОСТ 31321-2006 (ISO 21940-23:2012) с блокировкой открытия при вращении изделия.
Шумоизоляция разгонной камеры гарантирует акустический комфорт.
Стенки разгонной камеры с поглощающим энергию удара сминаемым покрытием.
Автоматическое торможение шпинделя при превышении допустимого уровня вибрации или разгерметизации камеры.
Наличие сертификатов ТР ТС.

Документация

ВИБРОЛАБ. Декларация о соответствии ТР ТС 004/2011 ТР ТС 020/2011

PDF, 3 MB

ВИБРОЛАБ. Сертификат об утверждении типа средств измерений

PDF, 458 KB

Опции: Принтер для печати протокола балансировки

Лазерный принтер для печати протоколов балансировки

Морская упаковка

Обеспечивает надежную защиту оборудования при транспортировке по морю

Весы электронные с первичной поверкой

Обеспечивают высокую точность взвешивания балансировочных грузов

Сервис и гарантия

Сервис ЭНСЕТ — гарантия вашей уверенности в надёжности оборудования!

Профессиональная техническая поддержка и сервис ЭНСЕТ — гарантия квалифицированного обслуживания, соответствующего самым высоким стандартам. Поэтому, приобретая или арендуя станок в ЭНСЕТ, вы можете полностью сосредоточиться на основных задачах вашего производства, не отвлекаясь на вопросы обслуживания и ремонта оборудования.

Все варианты сервиса — к вашим услугам!

Вне зависимости от того, находится ли ваш станок на гарантии или вы уже заключили сервисный договор на обслуживание, профессиональная команда поддержки ЭНСЕТ оперативно решит все возникающие вопросы в удобном для вас формате.

Техническая поддержка в виде онлайн-консультации по телефону или в мессенджере. Если возникает необходимость, специалисты ЭНСЕТ удалённо подключаются к оборудованию, считывают коды неисправностей, устраняют их, а также могут выполнить обновление ПО. Более 80 % всех обращений специалисты техподдержки могут оперативно решить в этом формате.

Отправка запасной части в ваш адрес взамен вышедшей из строя.

Диагностика и ремонт станка в сервисной службе в ЭНСЕТ (г. Ростов‑на-Дону).

Выезд специалиста ЭНСЕТ на ваше предприятие, где эксплуатируется станок, для диагностики проблемы и её устранения. Вариант подходит, когда нет возможности транспортировать оборудование или требуется оперативное проведение ремонта на месте.

Подробнее о Сервисе и техподдержке

Гарантийный срок на РАПИД-20 составляет 60 месяцев.
