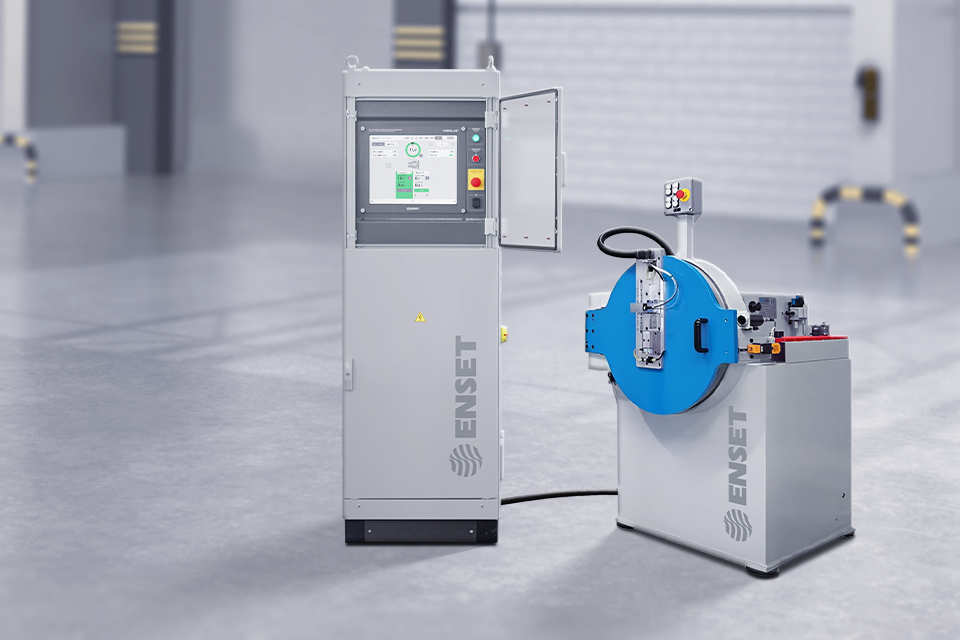

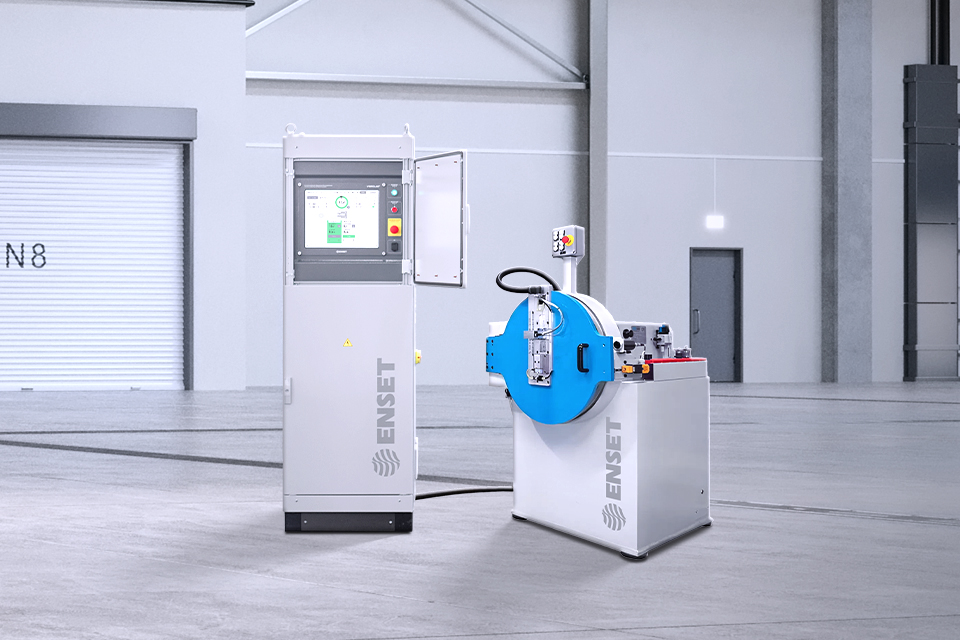

Стенд разгонных испытаний РАПИД-25

Преимущества

Стенд РАПИД-25 предназначен для проведения разгонных испытаний колес центробежных компрессоров с целью подтверждения качества изготовления колес, их прочностных характеристик.

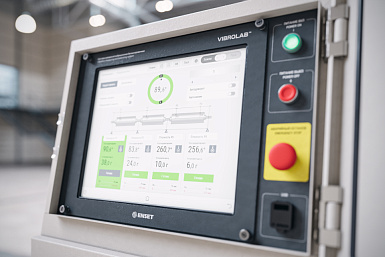

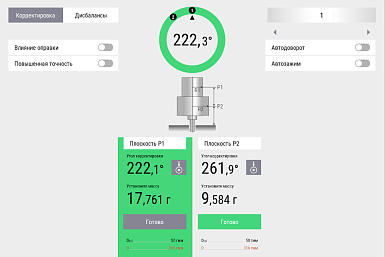

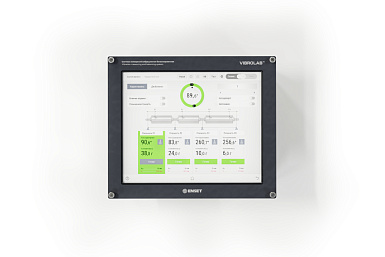

Обеспечивает полностью автоматический цикл разгонных испытаний колес центробежных компрессоров. Необходимый цикл запускается оператором через сенсорный дисплей измерительно-управляющей системы ВИБРОЛАБ.
Автоматический цикл измерения включает в себя следующую последовательность действий:
- блокировку замка двери вакуумной камеры;
- создание необходимого уровня разряжения в вакуумной камере при помощи вакуумного насоса;
- плавное приведение колеса во вращение с помощью асинхронного частотно-регулируемого привода;
- стабилизацию заданной частоты вращения;
- выдерживание заданной частоты вращения необходимое для испытаний время;
- плавный останов вращения ротора после выполнения испытания;
- повышение давления в вакуумной камере до атмосферного;
- разблокировку замка двери вакуумной камеры.

Характеристики

Артикул	АМШС.93464376
Тип оборудования	Стенд разгонных испытаний с вакуумной камерой
Назначение	Для проведения разгонных испытаний колес центробежных компрессоров

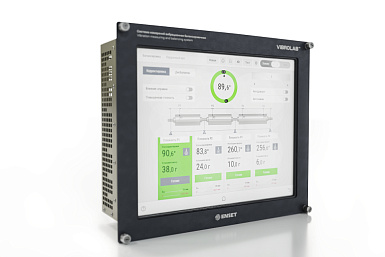

Система управления	Система измерений вибрационная балансировочная ВИБРОЛАБ с цветным сенсорным дисплеем
Тип привода	Осевой, приводной шпиндель с жидкостным охлаждением
Тип двигателя и его характеристики	Асинхронный частотно-регулируемый, 3000 об/мин, 18,5 кВт
Масса изделия	0,5 – 25 кг
Требования к электрической сети	3 фазы, 400 В, 50 Гц, 35 А, защитное заземление обязательно
Габаритные размеры (Д х Ш х В)	1088 x 1067 x 1156 мм
Габаритные размеры электрошкафа (Д х Ш х В)	600 х 600 х 1962 мм
Масса оборудования (нетто)	1030 кг
Климатическое исполнение по ГОСТ 15150	УХЛ4.2
Гарантийный срок	60 месяцев
Вакуумная камера	Цилиндрическая, с упрочненными стенками для удержания осколков при разрушении
Диаметр изделия	До 500 мм
Датчики контроля вибрации	2 шт
Минимальное давление в вакуумной камере	0,5 мбар
Общая высота изделия	До 95 мм
Тип вакуумного насоса	Спиральный
Частота вращения при испытаниях	От 6000 до 42000 об/мин

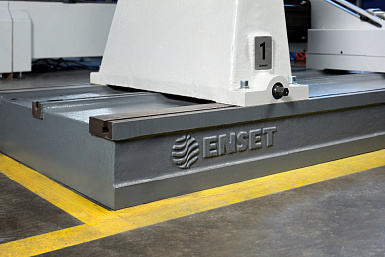

Фундамент под стенд	Специальный фундамент не требуется
