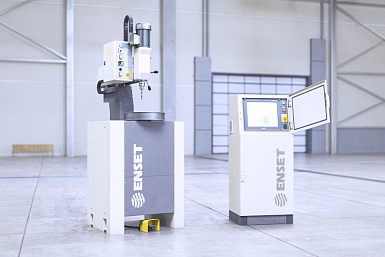

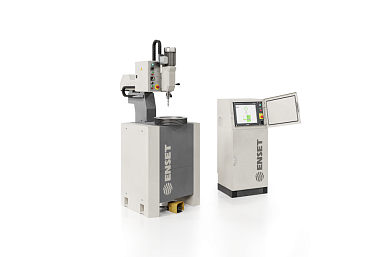

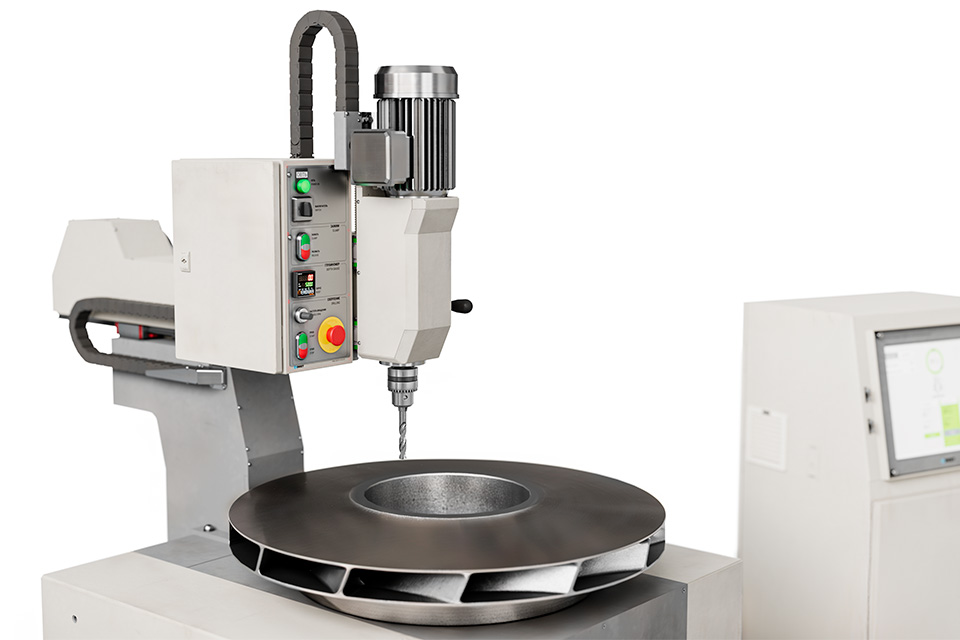

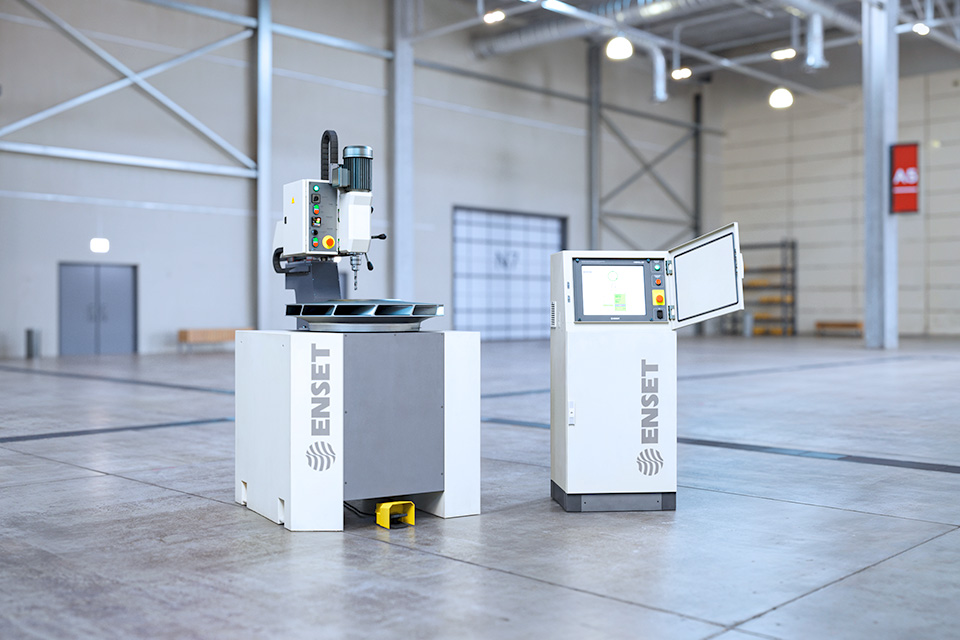

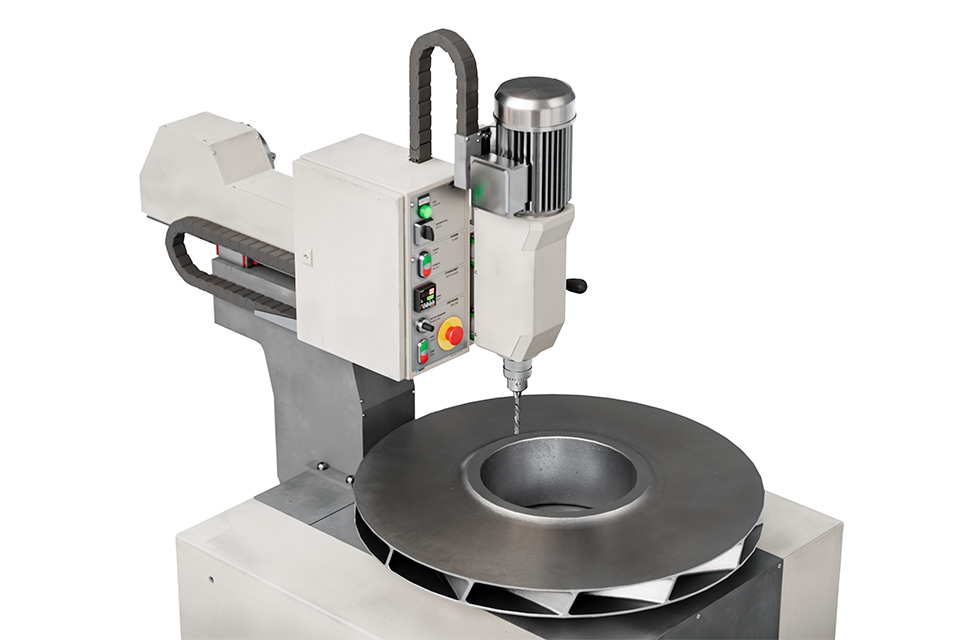

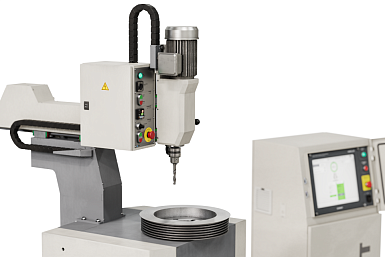

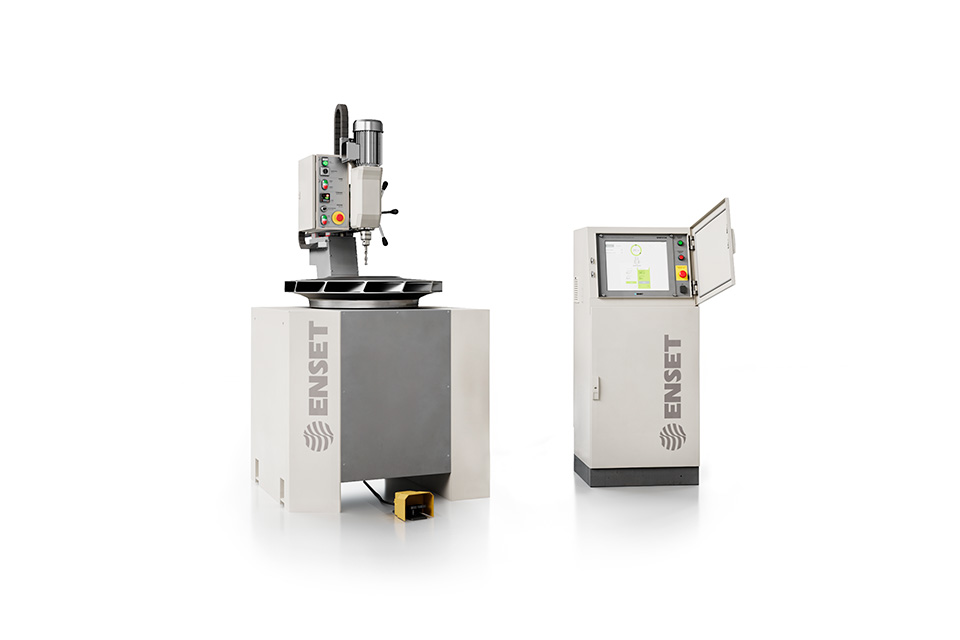

Балансировочный станок для роторов ВЕРТИКАЛЬ-300
1590000
1
RUB
Тип оборудования
Вертикальный дорезонансный балансировочный станок
Назначение
Универсальный, для консольных роторов
Система управления

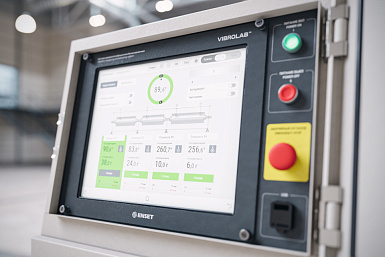

Система измерений вибрационная балансировочная ВИБРОЛАБ, с цветным сенсорным дисплеем
Привод изделия
Осевой, приводной шпиндель
Тип двигателя и его характеристики
Серводвигатель, 3000 об/мин, 5,5 кВт
Количество и тип опор
Шпиндельная приводная опора
Масса изделия
0,5 – 300 кг
Максимальный диаметр изделия
1000 мм
Минимально достижимый остаточный удельный дисбаланс emar
0,1 гмм/кг
Коэффициент уменьшения дисбаланса URR
95 %
Частота вращения изделия при балансировке n
100 – 2000 об/мин
Точность измерения частоты вращения изделия
± (1+0,0025·n)
Точность измерения углового положения изделия
± 0,01º
Требования к электрической сети
3 фазы, 380 В, 50 Гц, 10 А, защитное заземление обязательно
Доворот изделия на позицию корректировки
Автоматический
Удержание изделия на позиции корректировки
Да
Датчики вибрации
Пьезоэлектрические датчики силы
Количество каналов измерения вибрации
2
Тип датчика оборотов и фазы
Индуктивный датчик
Датчик углового положения изделия
Инкрементальный энкодер
Защита электроники от пыли и влаги
IP54
Анкерение к основанию или фундаменту
Анкерение к бетонному полу толщиной не менее 100 мм
Конструктивные особенности станины
Станина из конструкционной стали с литым вибропоглощающим заполнением
Габаритные размеры (Д х Ш х В)
1010 х 1000 х 1015 мм
Габаритные размеры электрошкафа (Д х Ш х В)
600 х 500 х 1400 мм
Масса оборудования (нетто)
1400 кг
Климатическое исполнение по ГОСТ 15150
Эксплуатация: УХЛ 4.2 (температура от + 10 до + 35 ºC, относительная влажность воздуха до 80 %). Хранение и транспортировка: 1Л (температура от + 5 до + 40 ºC, относительная влажность воздуха до 80 %)
Гарантийный срок
60 месяцев
ТОЧНОСТЬ

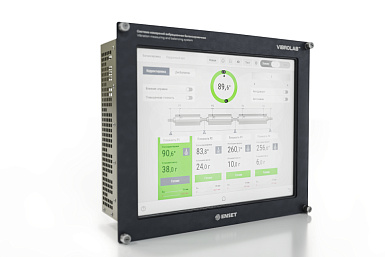

• Измерительная система ВИБРОЛАБ – в Госреестре средств измерений под № 84333-22.
• Самая высокая точность в классе, emar – 0,1 гмм/кг.
• Широкий динамический диапазон измерения дисбалансов — от 0,25 до 500 000 гмм.
НАДЕЖНОСТЬ
• Станина из конструкционной стали с литым вибропоглощающим заполнением.
• Герметичный электрошкаф Rittal с защитой класса IP54 от пыли и влаги.

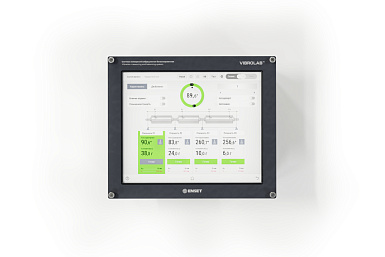

• Сенсорная промышленная панель Elo Touch с диагональю 17 дюймов, стойкая к ударам и загрязнениям.
ПРОИЗВОДИТЕЛЬНОСТЬ
• Балансировка на скоростях до 15 000 об/мин благодаря мощному сервоприводу.
• Цикл измерения в 2-5 раз быстрее, чем на станках с асинхронным приводом.
• Автоматическое удержание ротора для удобной корректировки дисбаланса.
УНИВЕРСАЛЬНОСТЬ
• Множество режимов корректировки дисбалансов для всех видов изделий.
ТЕХНОЛОГИИ ДЛЯ БУДУЩЕГО
• Простой и интуитивно понятный, полностью сенсорный интерфейс оператора.
• Интеграция автоматических систем идентификации и маркировки роторов, корректировки дисбалансов.
• Станок для Индустрии 4.0.
БЕЗОПАСНОСТЬ
• Безопасная для оператора конструкция станка в соответствии с ГОСТ 12.2.003-91, ГОСТ Р 51342-99.
• Автоматическое торможение ротора при превышении допустимого уровня вибрации.
• Защитные ограждения классов В, С, D по ГОСТ 31321-2006 (ISO 7475-2002) с блокировкой запуска.
• Наличие сертификатов ТР ТС.
СЕРВИС И ПОДДЕРЖКА
• Гарантия на станок – пять лет, неограниченная техническая поддержка по телефону или онлайн.
• Встроенная система самодиагностики датчиков, измерительной электроники и привода станка.
• Удаленная диагностика и настройка станка специалистами ЭНСЕТ.

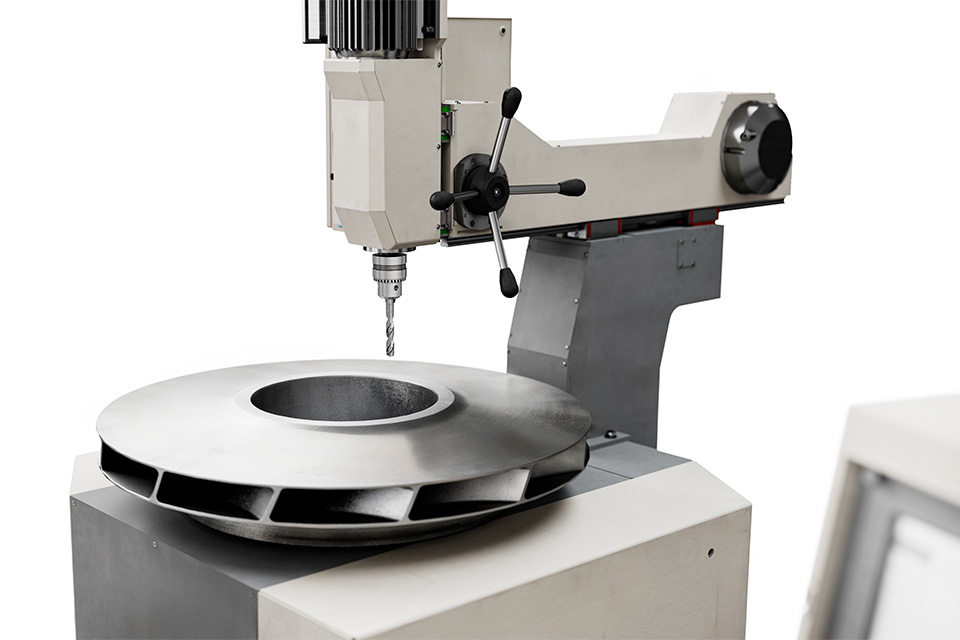

Балансировочный станок ВЕРТИКАЛЬ-300 идеально подходит для балансировки центрифуг, вал-шестерней, винтов, дисков сцепления, импеллеров насосов, колес турбин, крыльчаток вентиляторов, крыльчаток насосов, маховиков, муфт, патронов фрезерных станков, рабочих колес центробежных насосов, рабочих колес вентиляторов, режущего инструмента, роторов сельхозтехники, тормозных дисков, шестерней, шкивов, роторных пил (пил ударного действия), зубчатых колёс, гидротрансформаторов
