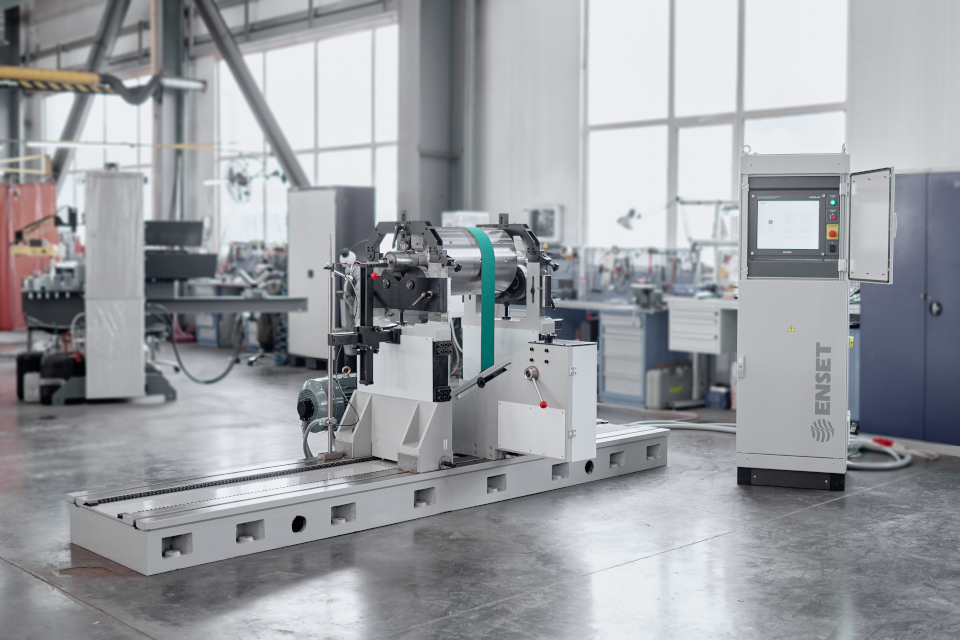

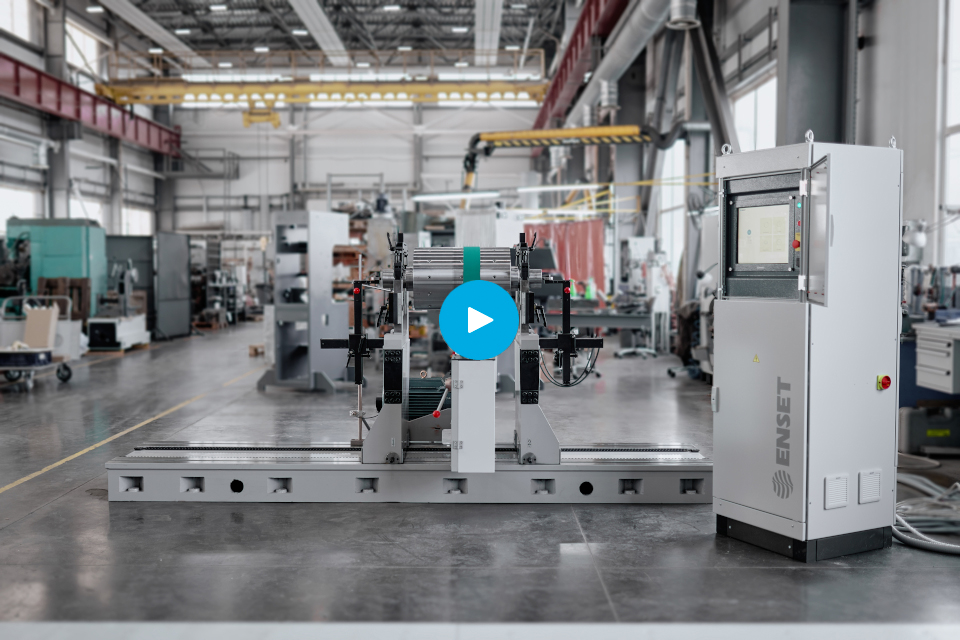

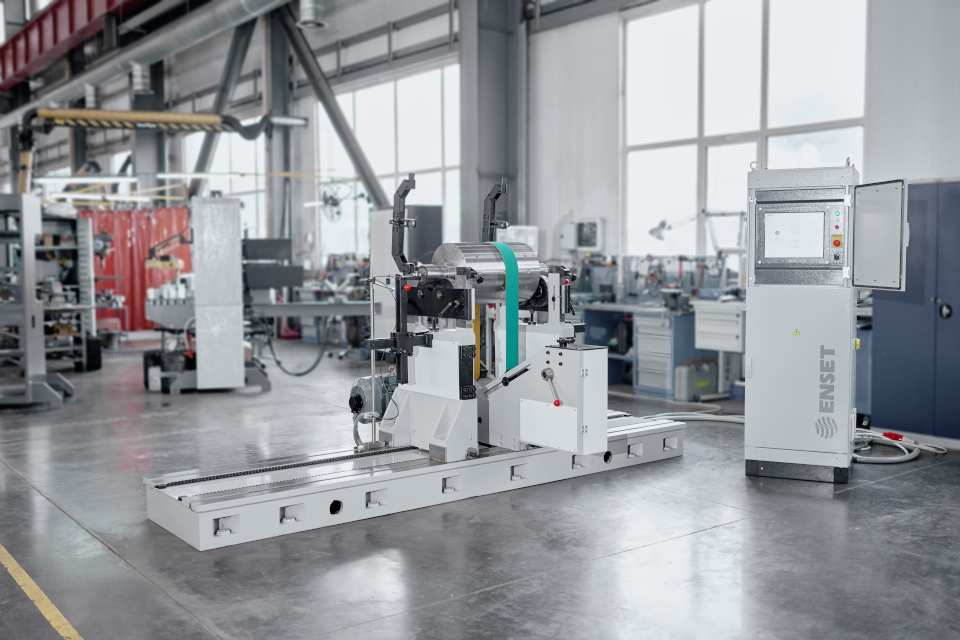

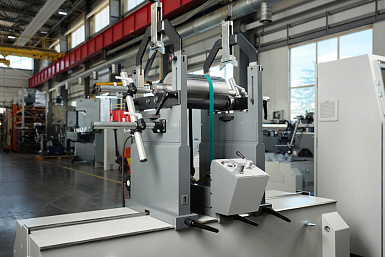

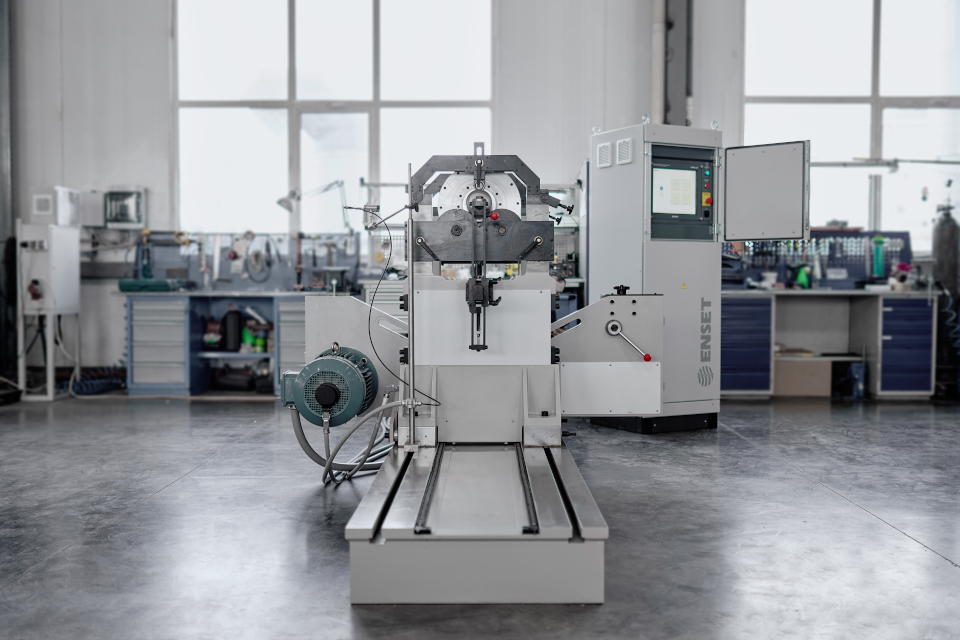

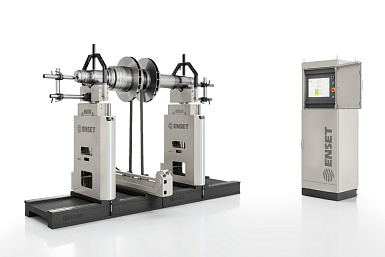

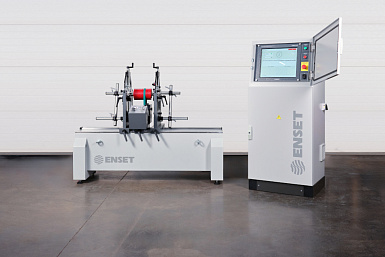

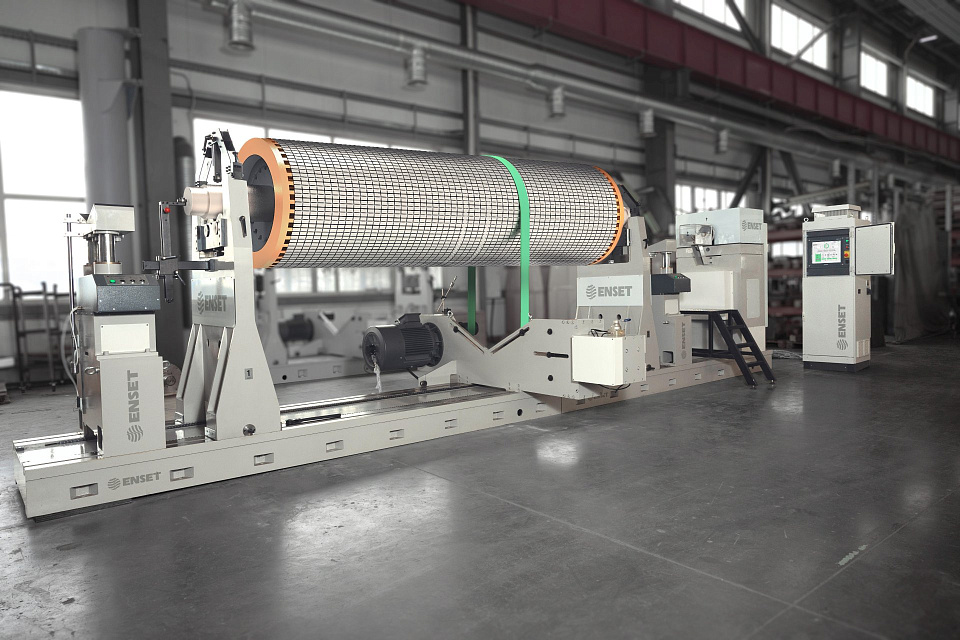

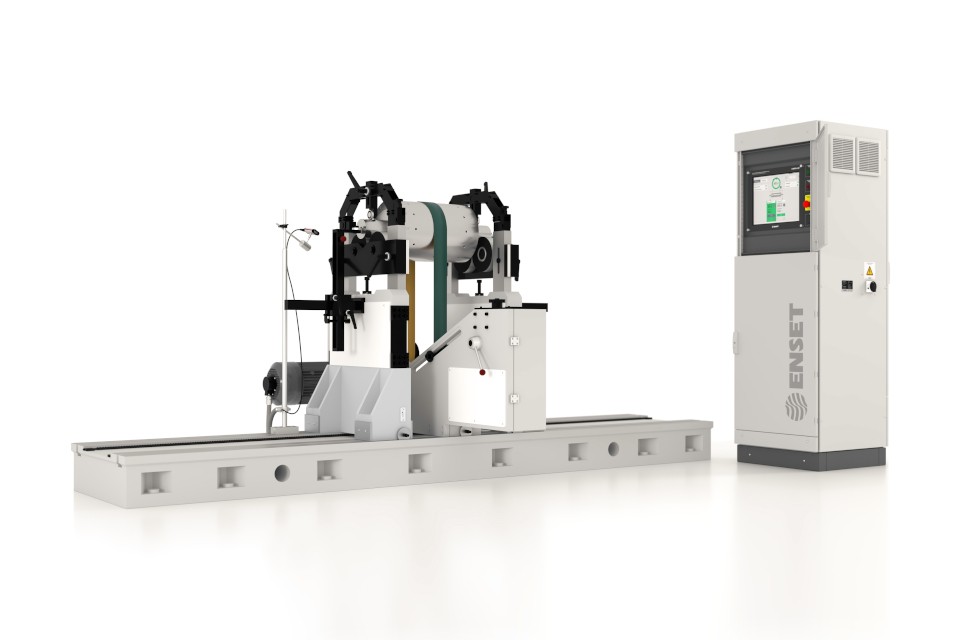

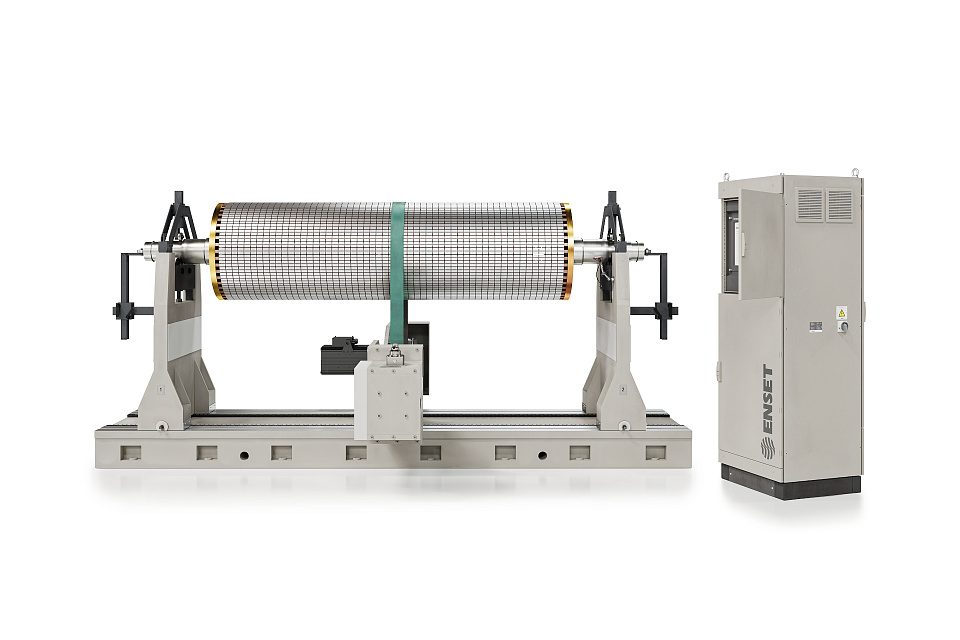

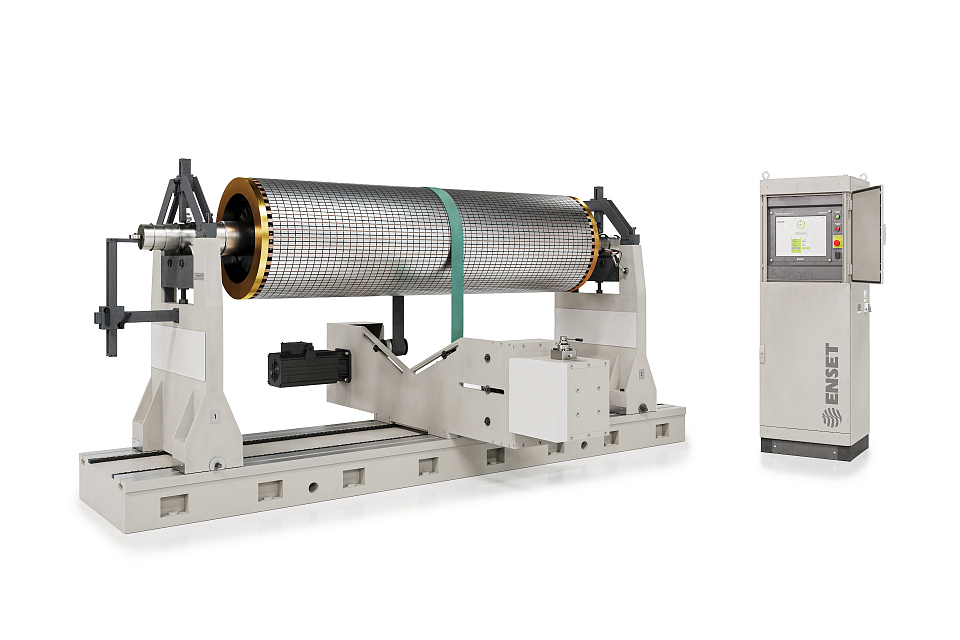

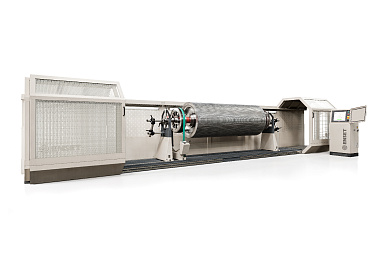

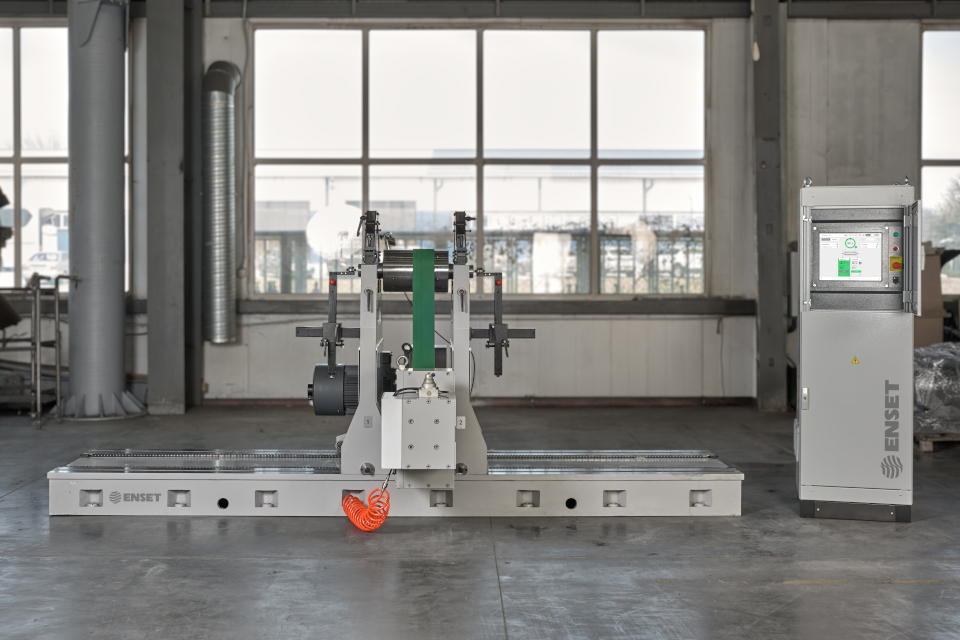

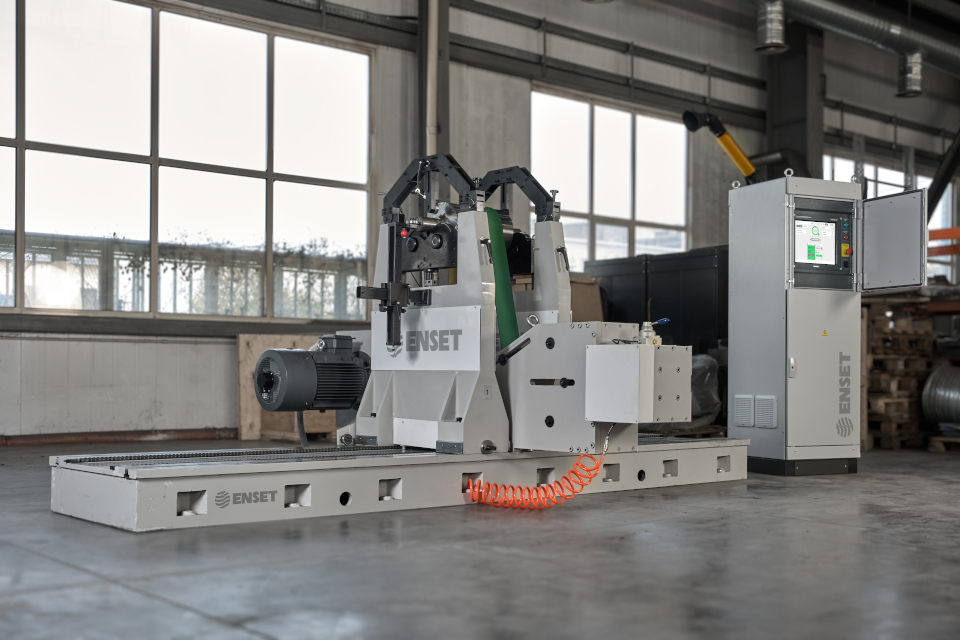

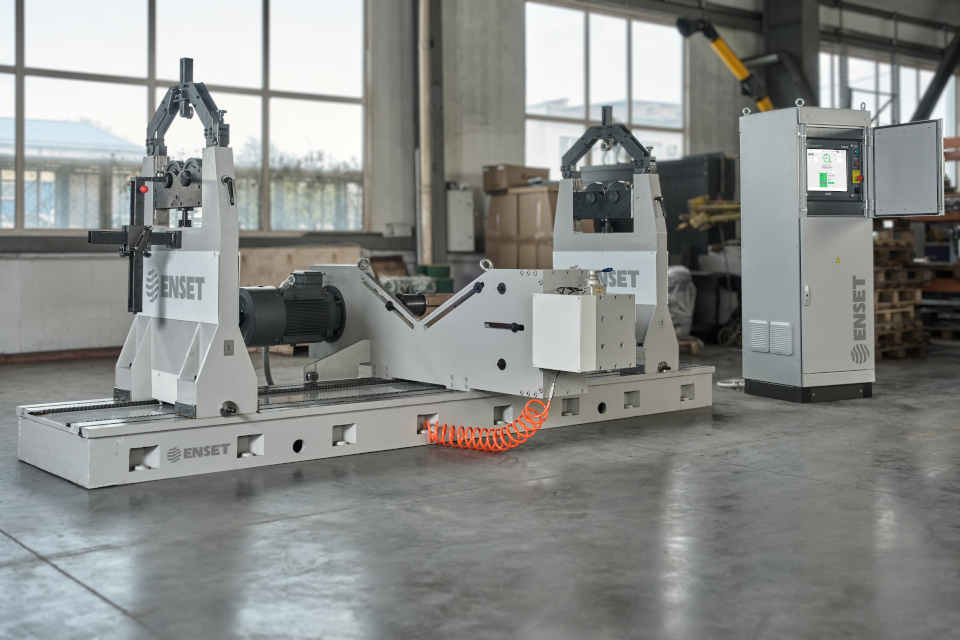

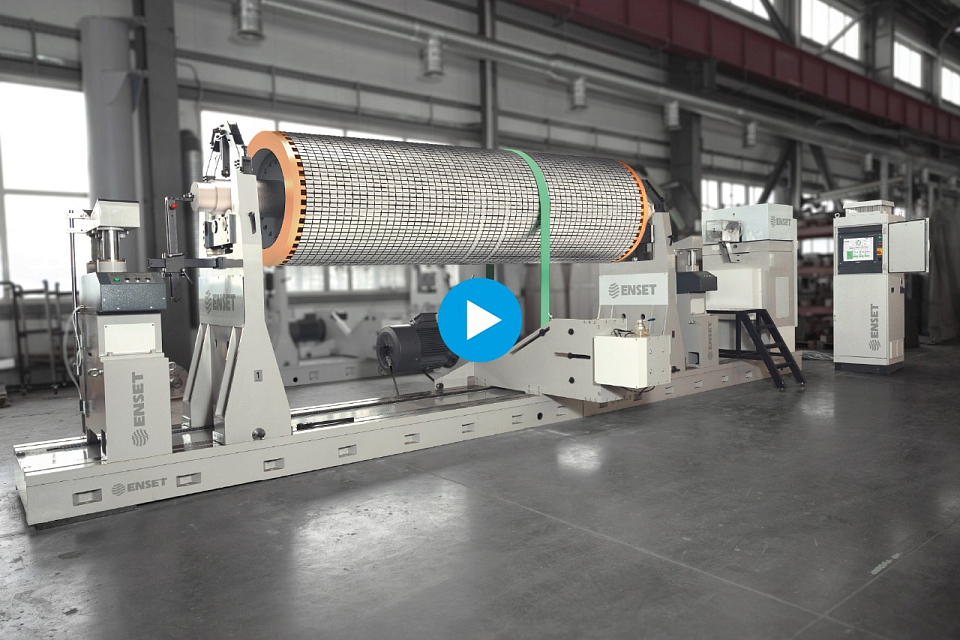

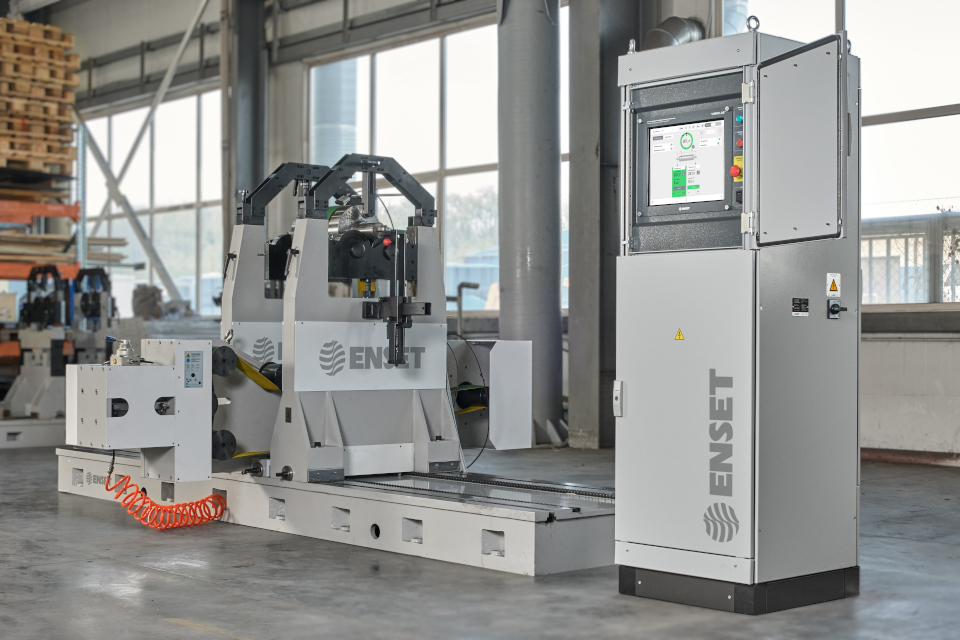

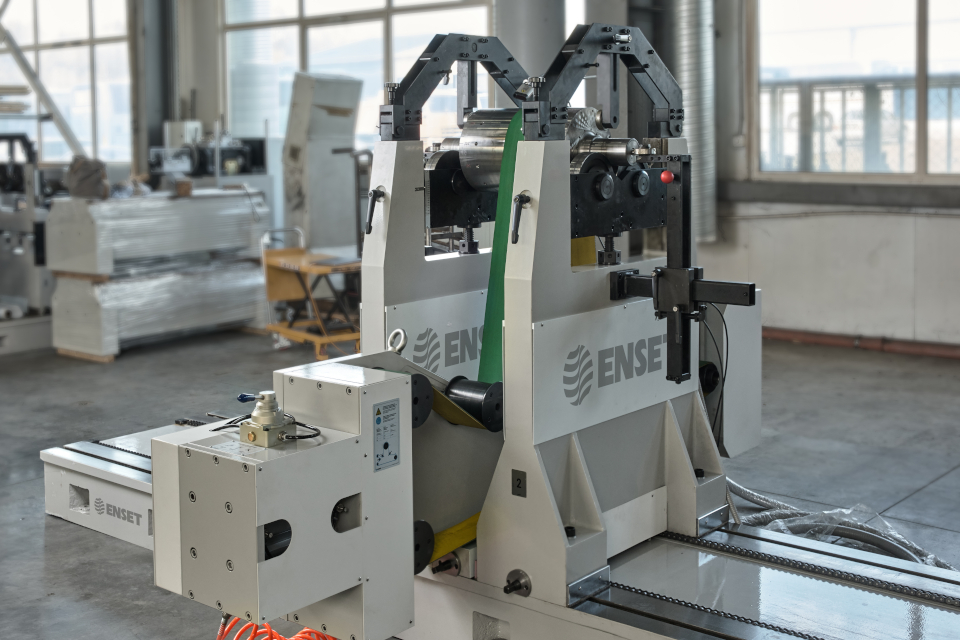

Балансировочный станок для тяжелых роторов АКСИС-2000

Модель
20003000600010000200003000060000

Преимущества

  • ВЫСОКАЯ ТОЧНОСТЬ
  • EMAR- 0,1 гмм/кг

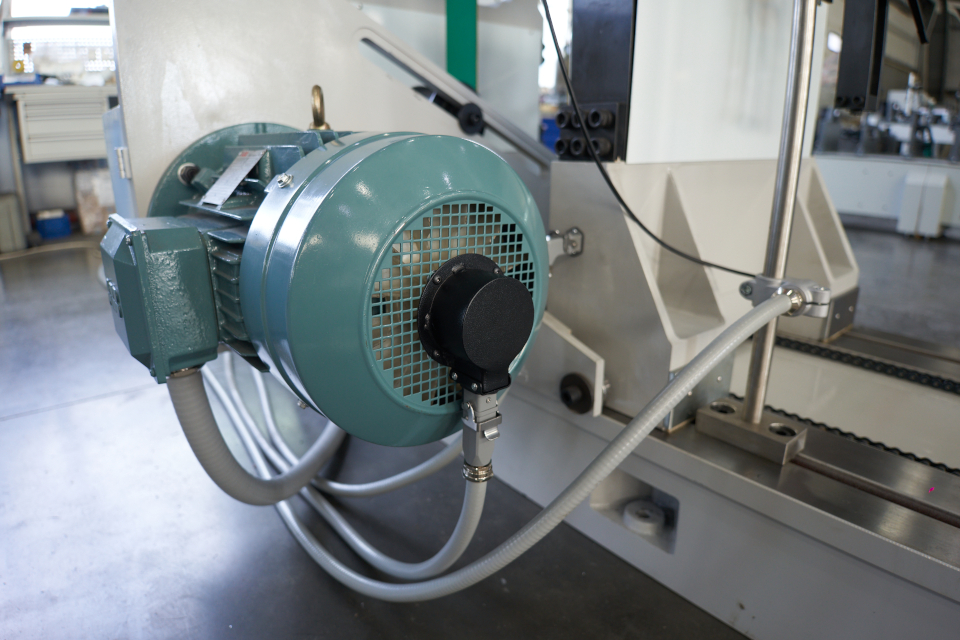

  • МОЩНЫЙ АСИНХРОННЫЙ ДВИГАТЕЛЬ
  • Балансировка на скоростях до 6 000 мин-1 благодаря мощному асинхронному двигателю (11 кВт).
  • ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ

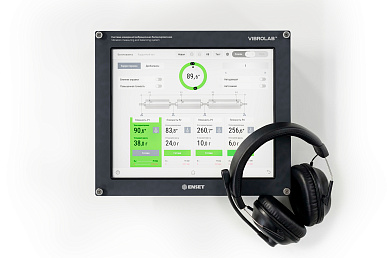

  • Измерительная система ВИБРОЛАБ. Разработана и произведена компанией ЭНСЕТ и зарегистрирована в Госреестре средств измерений под № 84333-22. Система может поставляться с первичной поверкой. Обладает простым и интуитивно понятным, полностью сенсорным интерфейсом оператора, исключающим ошибки. Система хранит базу данных изделий и полную историю проведения каждой балансировки. При необходимости выводит протокол балансировки на печать, на носитель USB или передает по сети. Система абсолютна надежна. Защищена от сбоев, вредоносных программ, сетевых атак, внешнего вмешательства и неквалифицированных действий. Готова для Индустрии 4.0 – совместима с системами SCADA, MES и ERP.

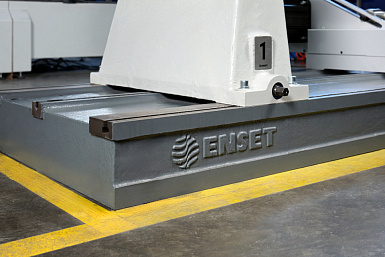

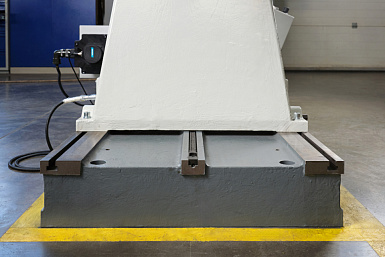

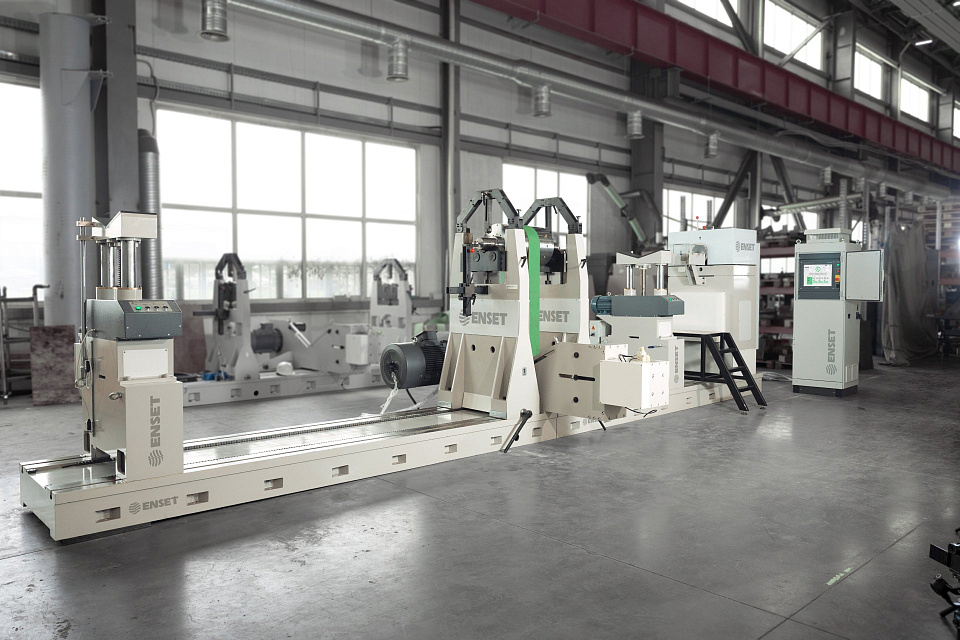

  • МОДУЛЬНАЯ СТАНИНА ИЗ ЛИТОГО ЧУГУНА
  • Массивная станина из литого высокопрочного чугуна с системой направляющих скольжения и максимальной жесткостью. Модульная станина состоит из секций 1,5 м и дает возможность собирать станок любой желаемой длины. Специальный фундамент для установки станка не требуется.

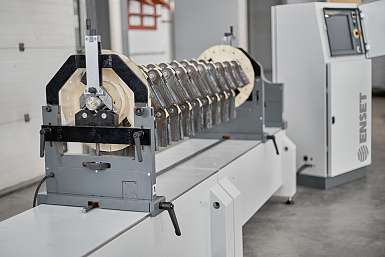

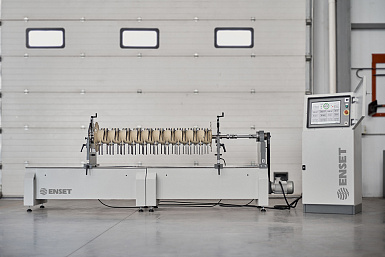

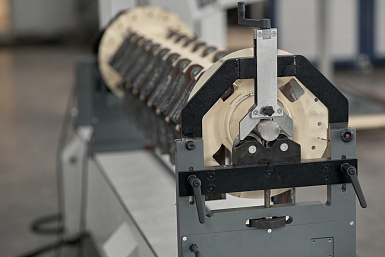

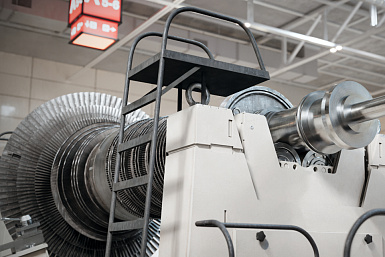

  • На станке удобно балансировать центрифуги, вал-шестерни, валы машин и механизмов, валки бумагоделательных машин, винты, гироскопы, импеллеры насосов, коленчатые валы ДВС, колеса турбин, колесные пары локомотивов, крыльчатки вентиляторов, крыльчатки насосов, мотор-вентиляторы, приводные шпиндели, рабочие колеса центробежных насосов, рабочие колеса вентиляторов, роторы генераторов, роторы турбокомпрессоров (турбины), роторы (якоря) электрических двигателей, турбины авиационных ГТД, якоря тяговых электродвигателей, роторные пилы (пилы ударного действия), дробилки, гиромоторы, зубчатые колёса, гидротрасформатор.

Характеристики

Артикул АМШС.92323474
Модель 2000
Тип оборудования Горизонтальный дорезонансный балансировочный станок
Назначение Универсальный, для межопорных, консольных и двухконсольных роторов
Система управления Система измерений вибрационная балансировочная ВИБРОЛАБ, с цветным сенсорным дисплеем

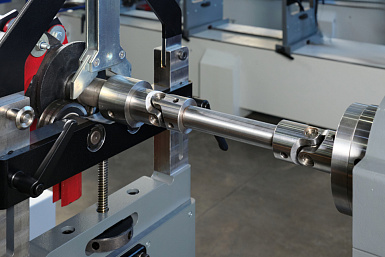

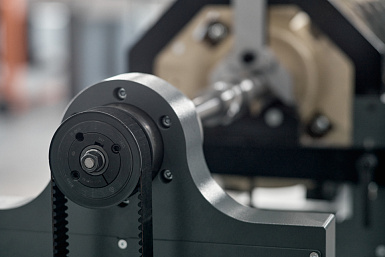

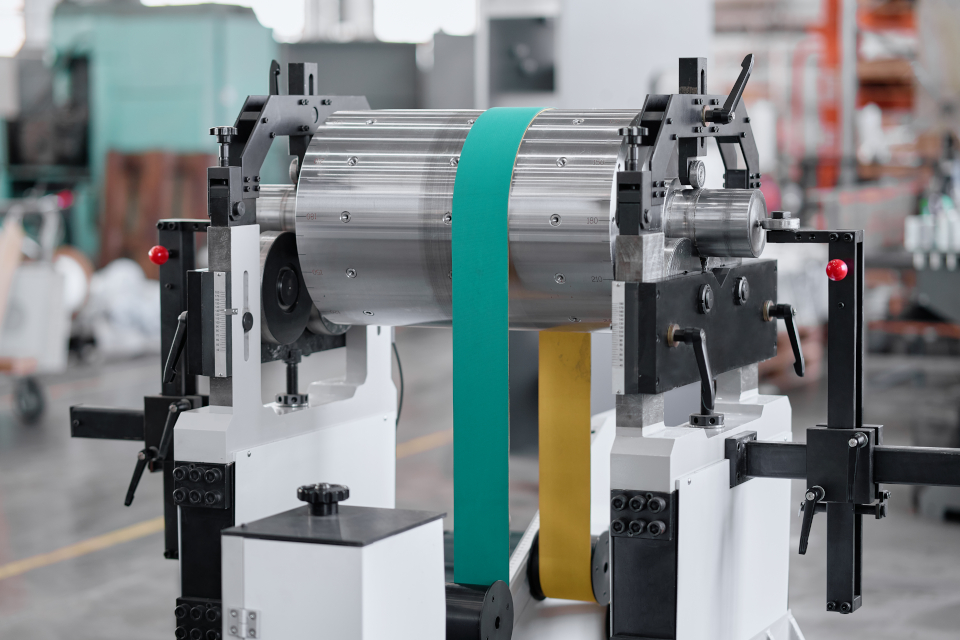

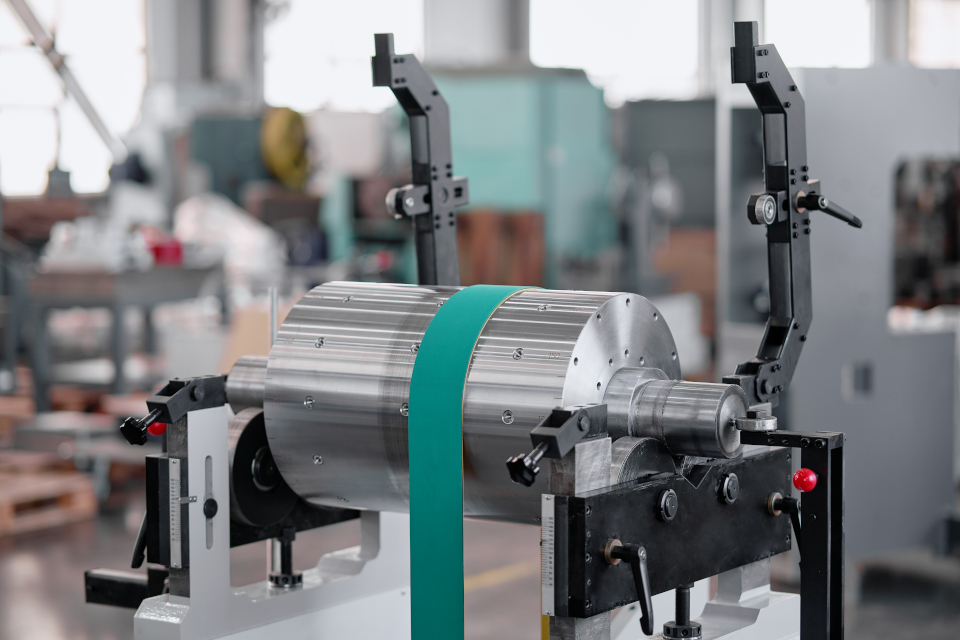

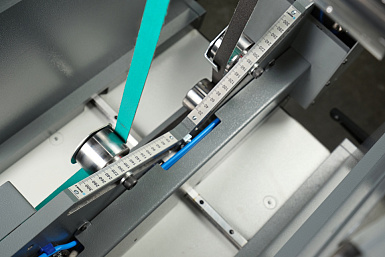

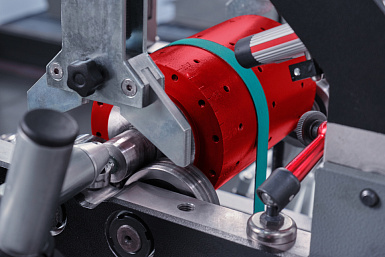

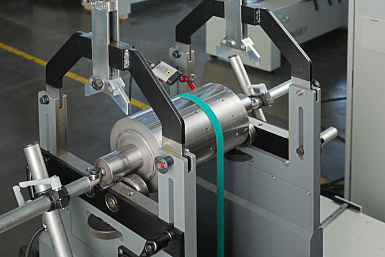

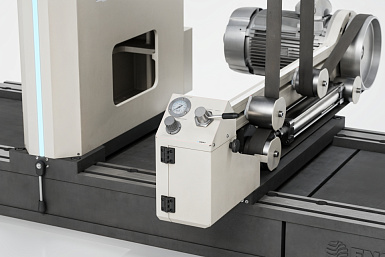

Привод изделия Ременный

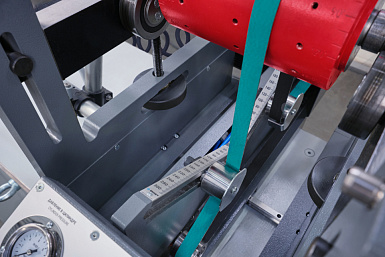

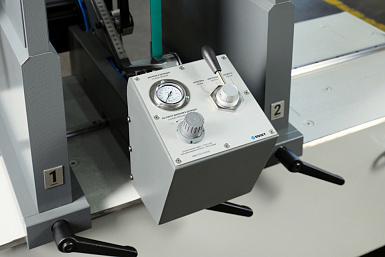

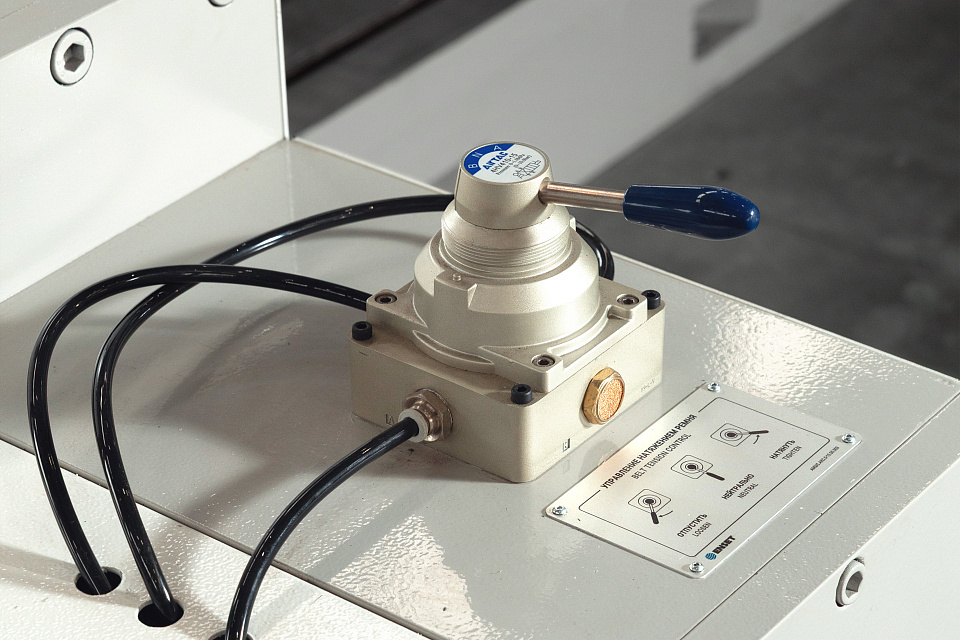

Натяжение ремня Пневматическое

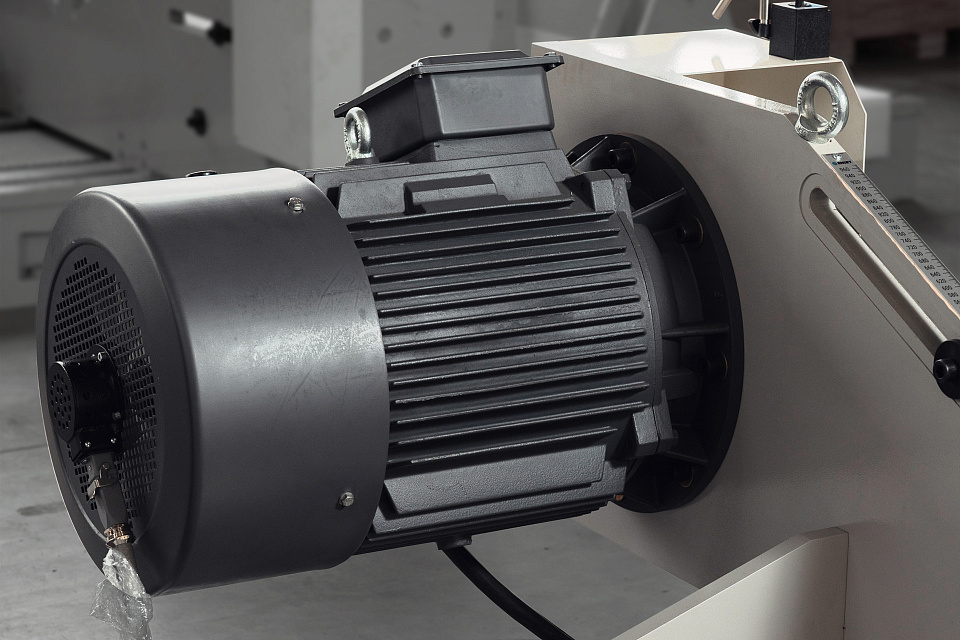

Тип двигателя и его характеристики Частотно-регулируемый асинхронный, 1500 об/мин, 7,5 кВт (15 кВт)

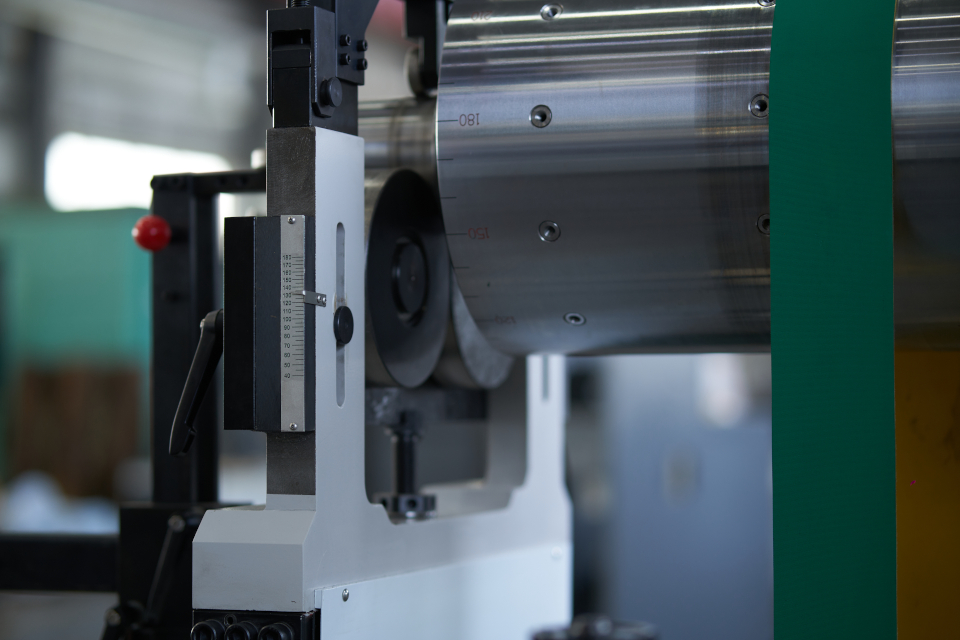

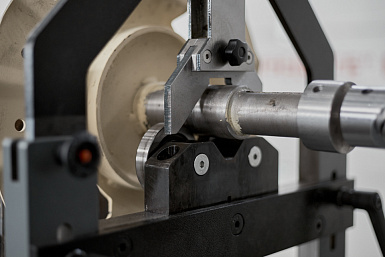

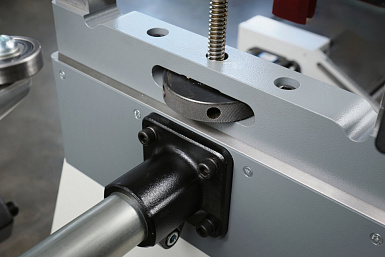

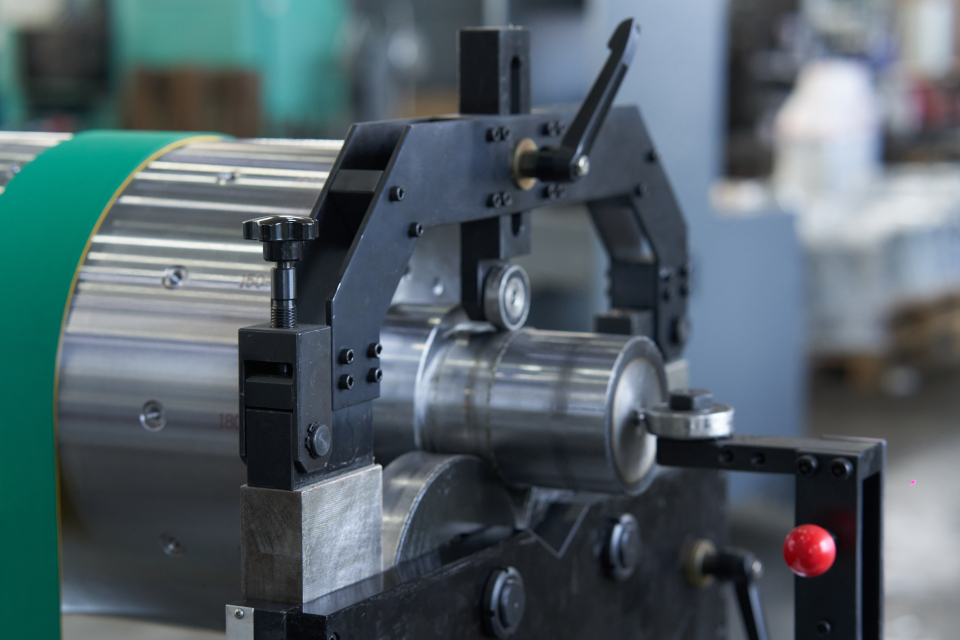

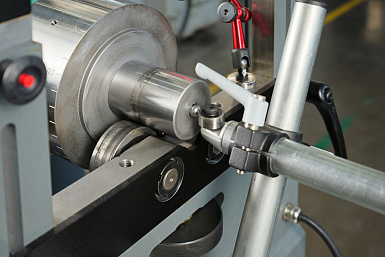

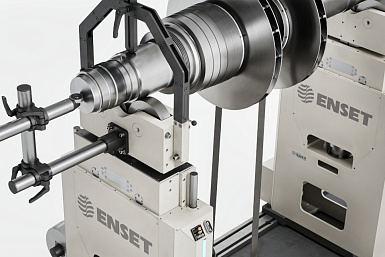

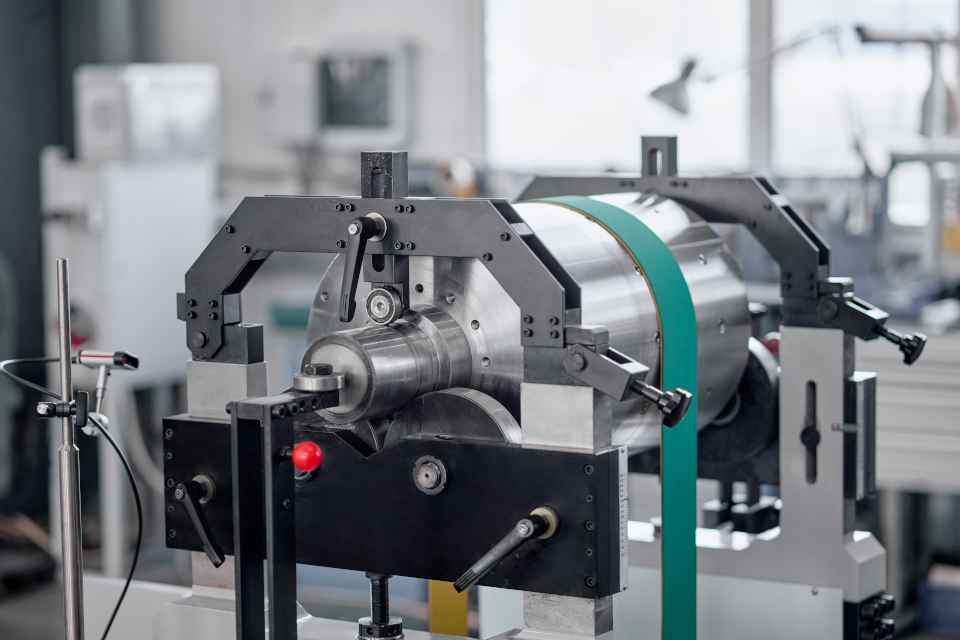

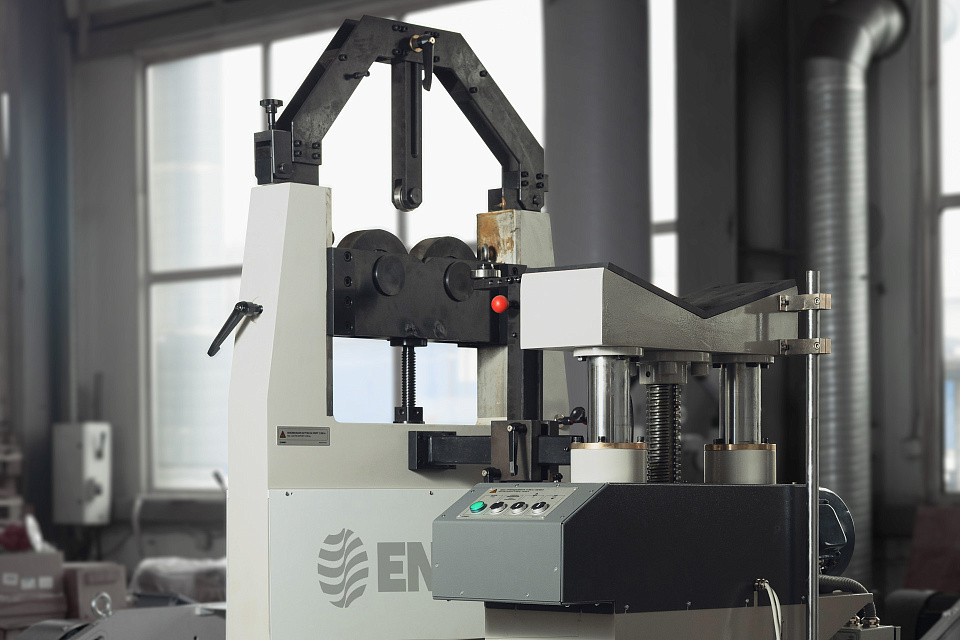

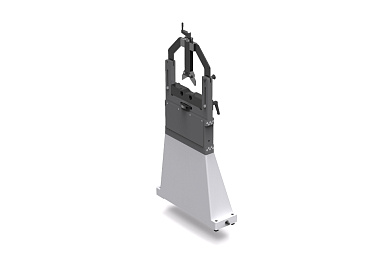

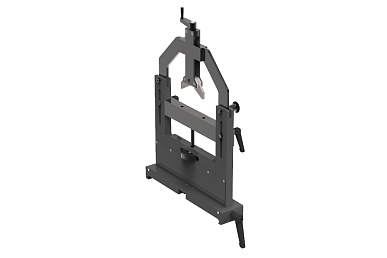

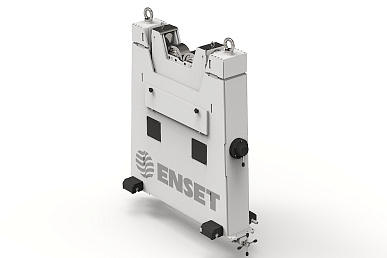

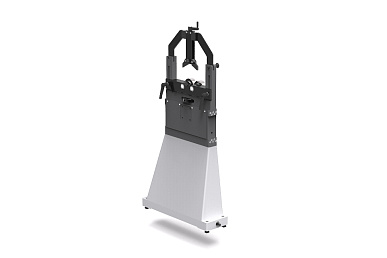

Количество и тип опор 2 опоры, регулируемые по высоте; с различными роликовыми или призматическими блоками по запросу
Масса изделия до 2000 кг
Максимальная нагрузка на 1 опору 1200 кг
Максимальный диаметр изделия 1600 мм
Максимальный диаметр изделия над ременным приводом 800 мм
Длина изделия 300-3300 мм, между серединами опорных шеек
Диаметр опорных шеек ротора 15 – 120 / 120 – 240 мм
Минимально достижимый остаточный удельный дисбаланс emar 0,1 гмм/кг
Коэффициент уменьшения дисбаланса URR 95 %
Частота вращения изделия при балансировке n 30 – 6 000 об/мин
Точность измерения частоты вращения изделия ± (1+0,0025·n)
Точность измерения углового положения изделия ± 0,01º
Требования к электрической сети 3 фазы, 380 В, 50 Гц, 16 А (32 А), защитное заземление обязательно
Доворот изделия на позицию корректировки Ручной (Автоматический)
Удержание изделия на позиции корректировки Опция
Датчики вибрации Пьезоэлектрические датчики силы
Количество каналов измерения вибрации 2

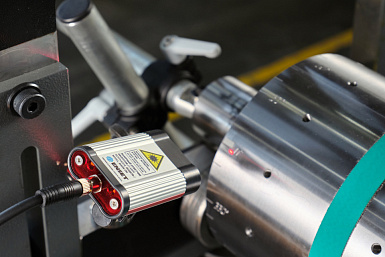

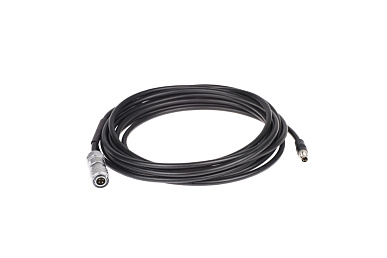

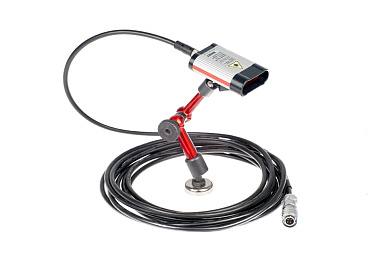

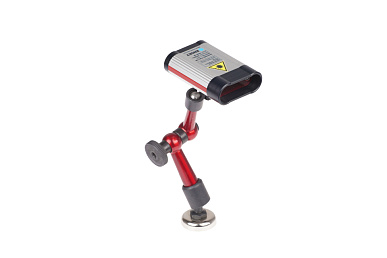

Тип датчика оборотов и фазы Лазерный отметчик оборотов

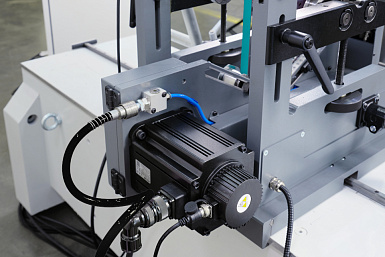

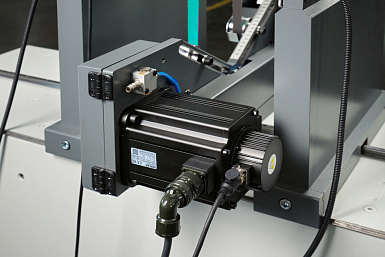

Датчик углового положения изделия Инкрементальный энкодер
Защита электроники от пыли и влаги IP54
Анкерение к основанию или фундаменту Анкерение к бетонному полу толщиной не менее 120 мм
Конструктивные особенности станины Станина из высокопрочного литого чугуна с Т-образными пазами и направляющими скольжения
Длина секции станины 3500 мм
Габаритные размеры (Д х Ш х В) 3500 × 900 × 1400 мм
Габаритные размеры электрошкафа (ДхШхВ) 600 х 500 х 1400 мм
Масса оборудования (нетто) 1900 кг
Климатическое исполнение по ГОСТ 15150 Эксплуатация: УХЛ 4.2 (температура от + 10 до + 35 ºC, относительная влажность воздуха до 80 %). Хранение и транспортировка: 1Л (температура от + 5 до + 40 ºC, относительная влажность воздуха до 80 %)
Гарантийный срок 60 месяцев
