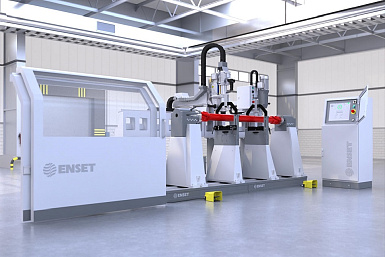

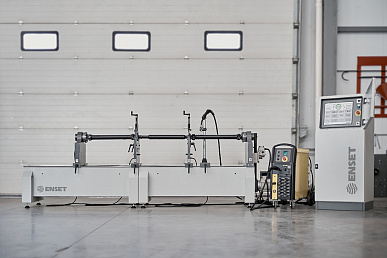

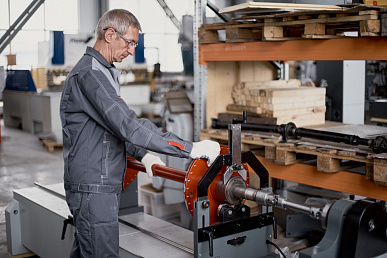

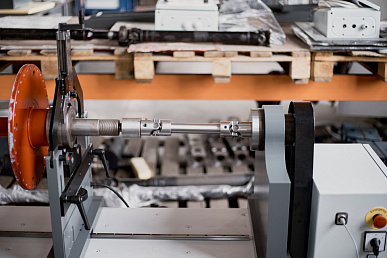

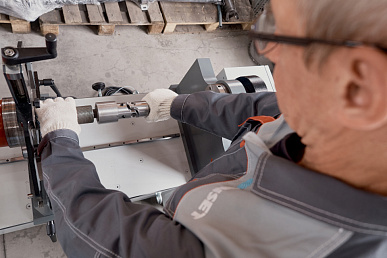

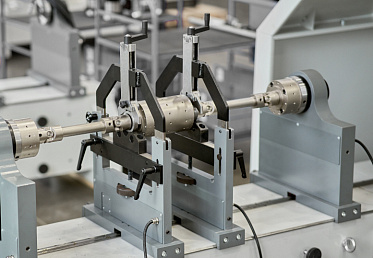

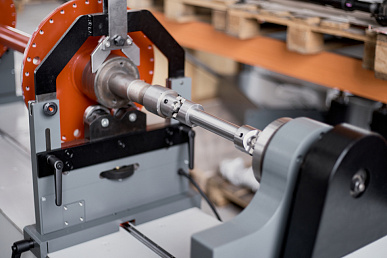

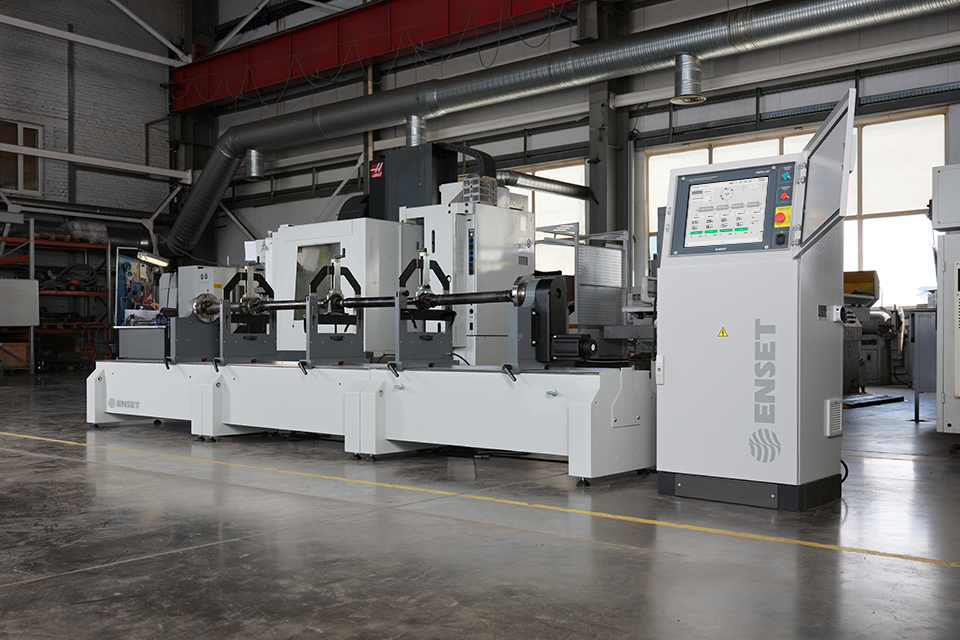

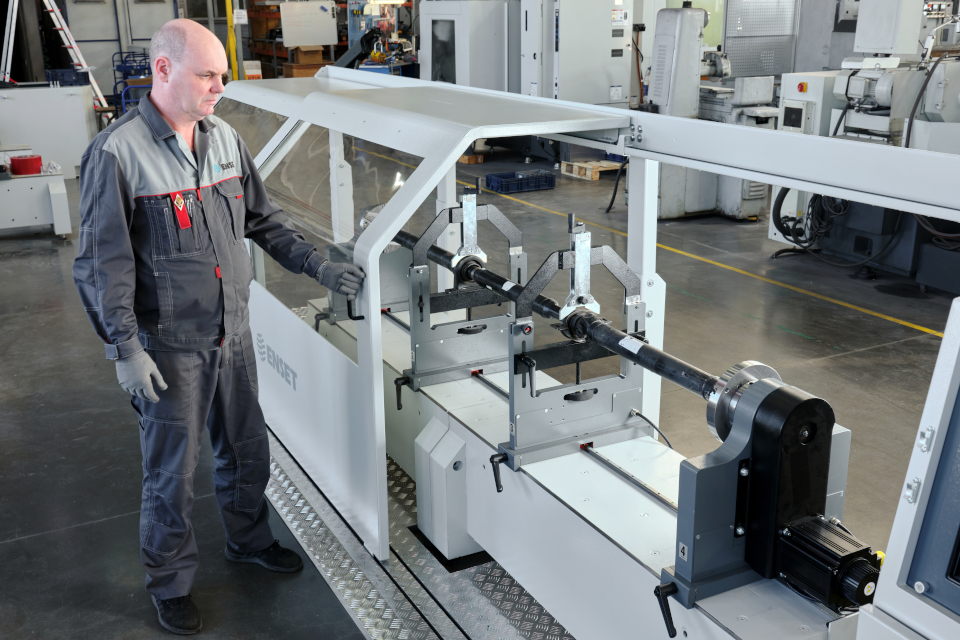

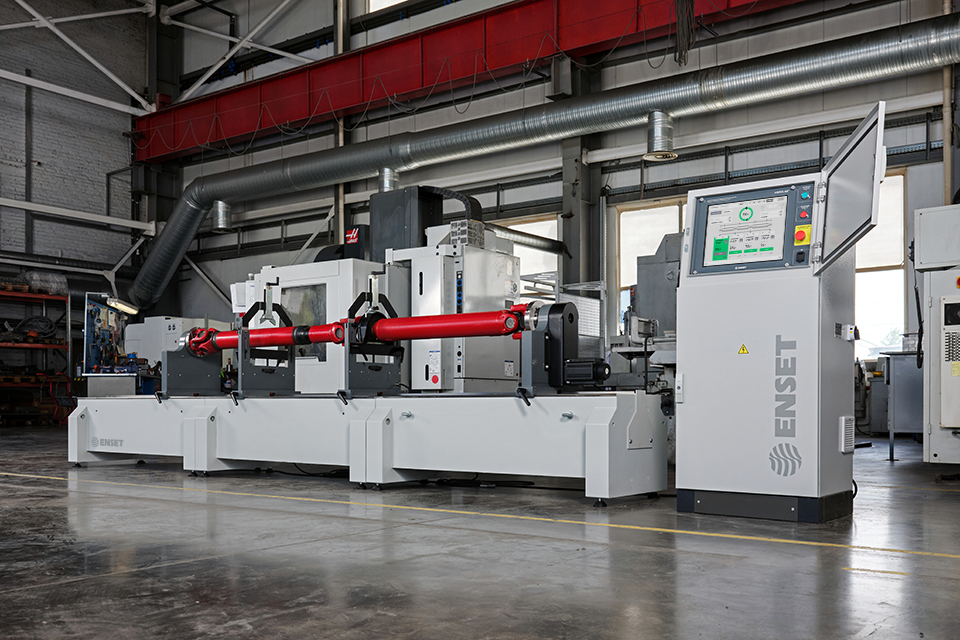

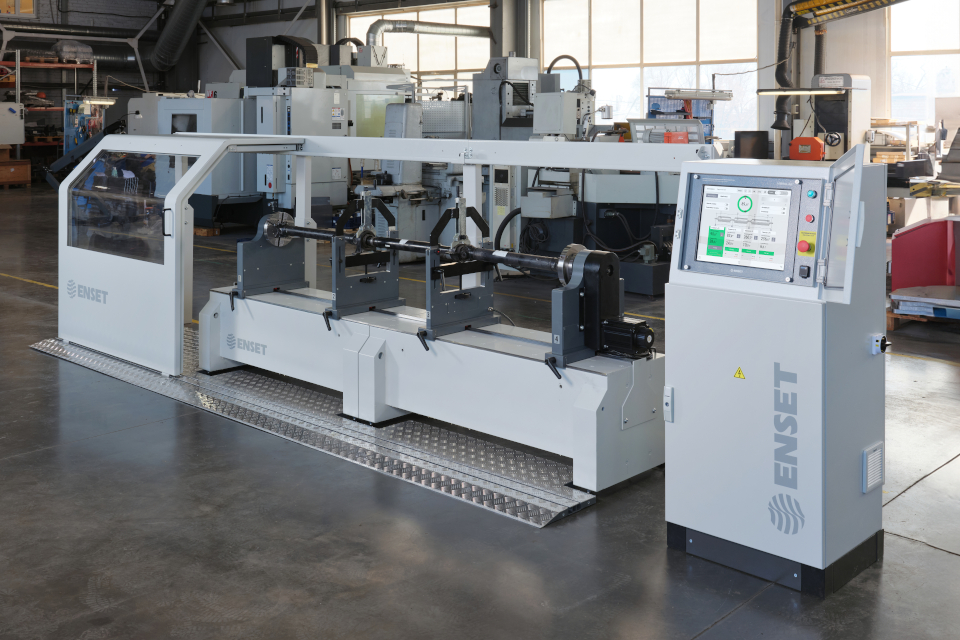

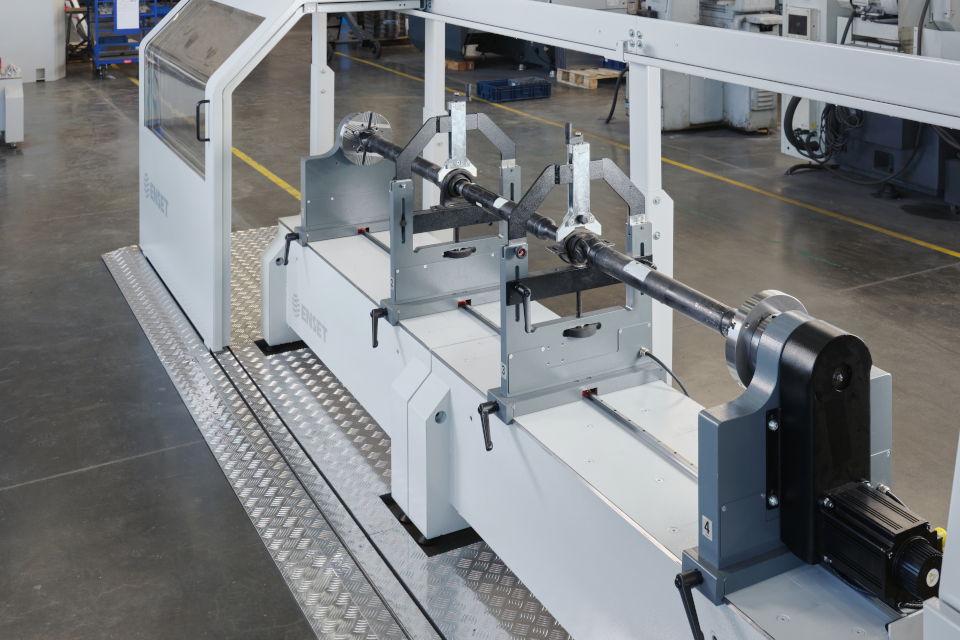

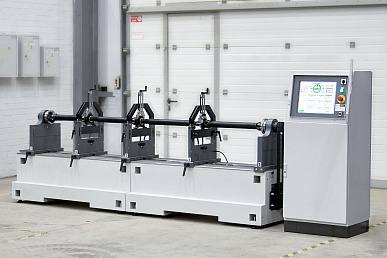

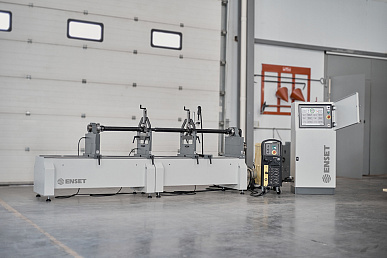

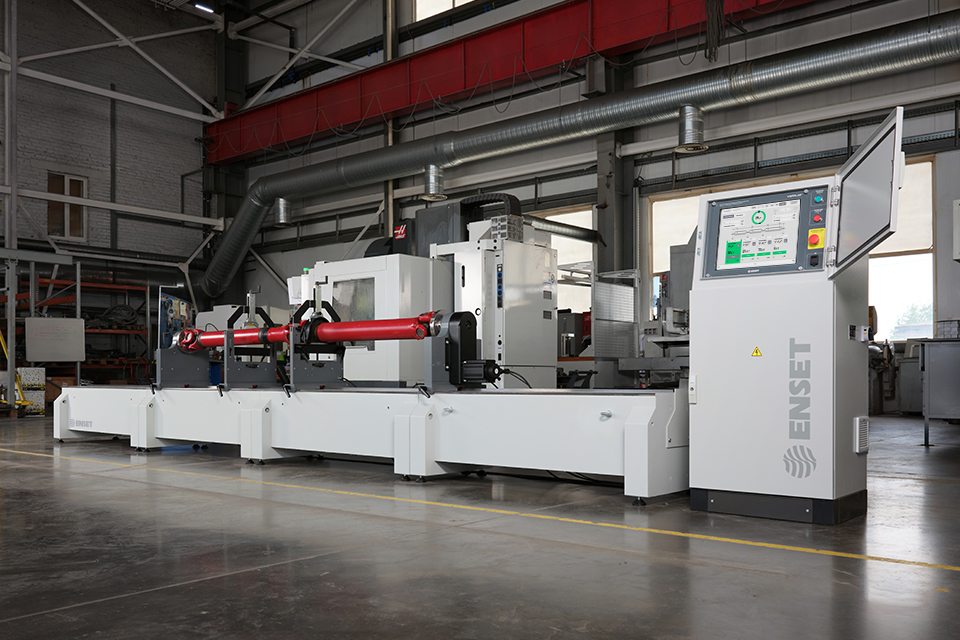

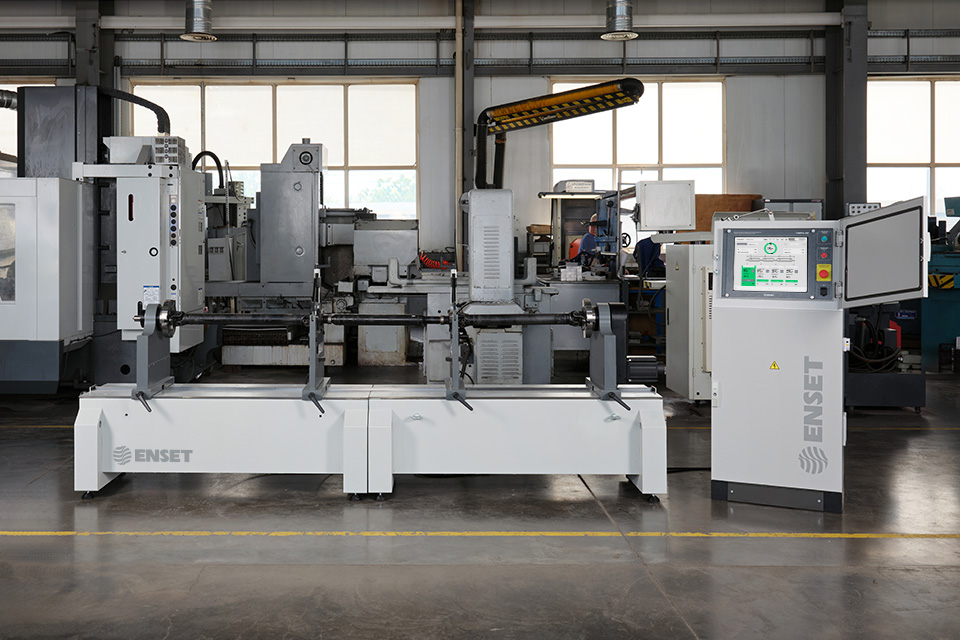

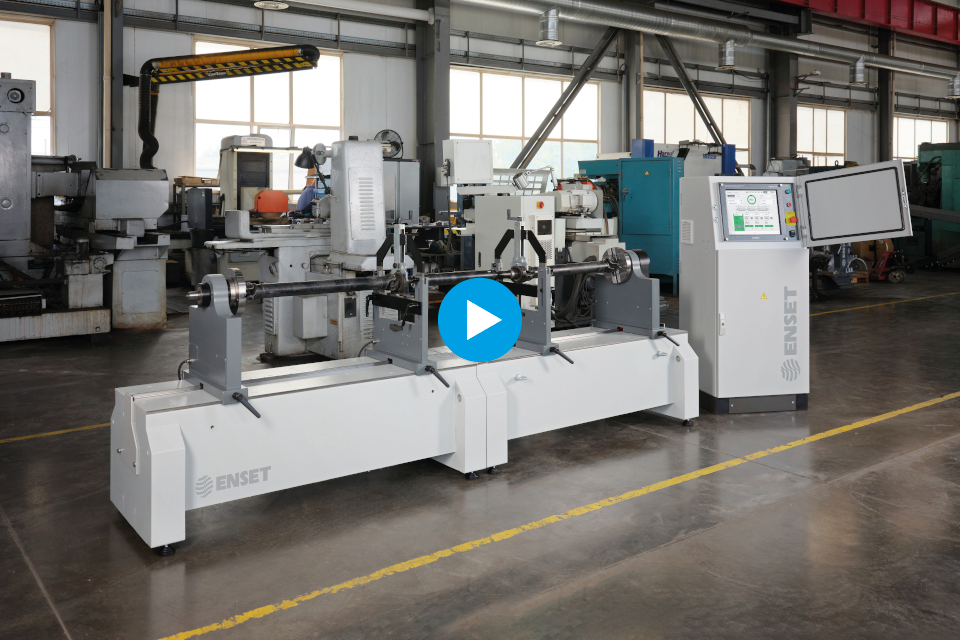

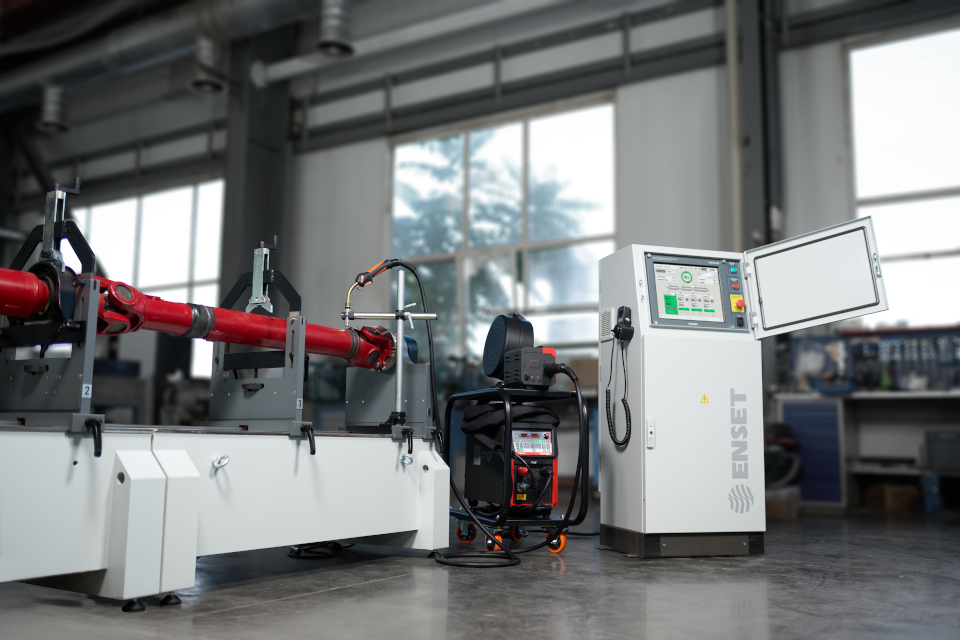

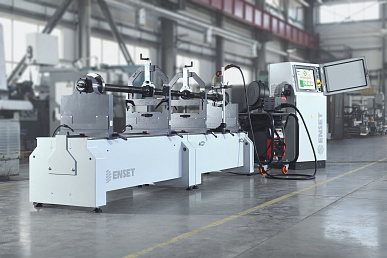

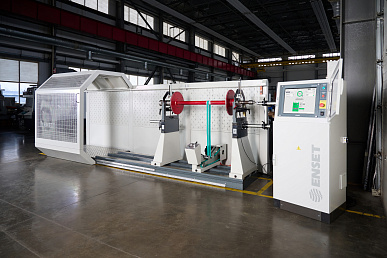

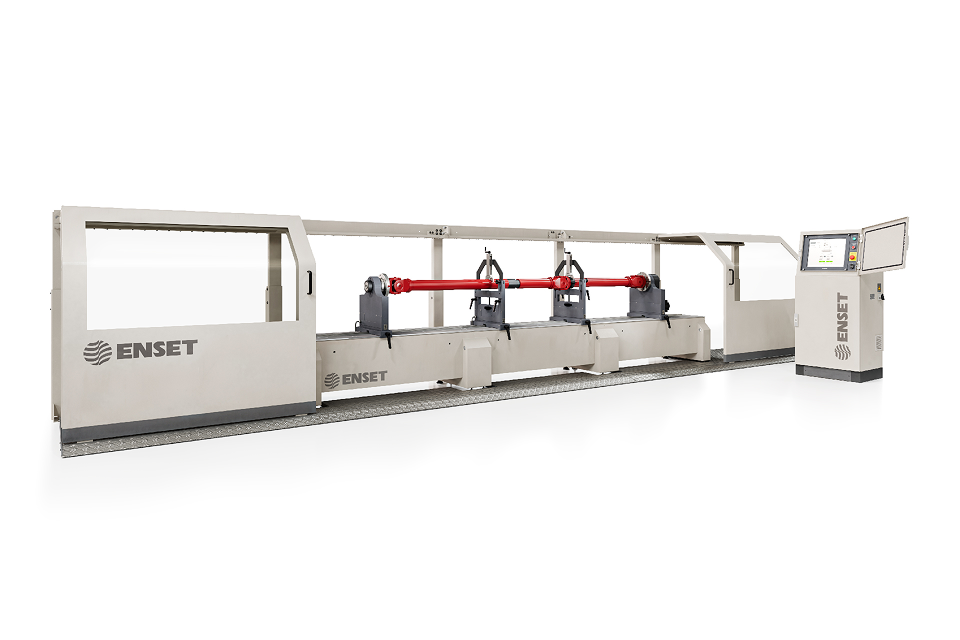

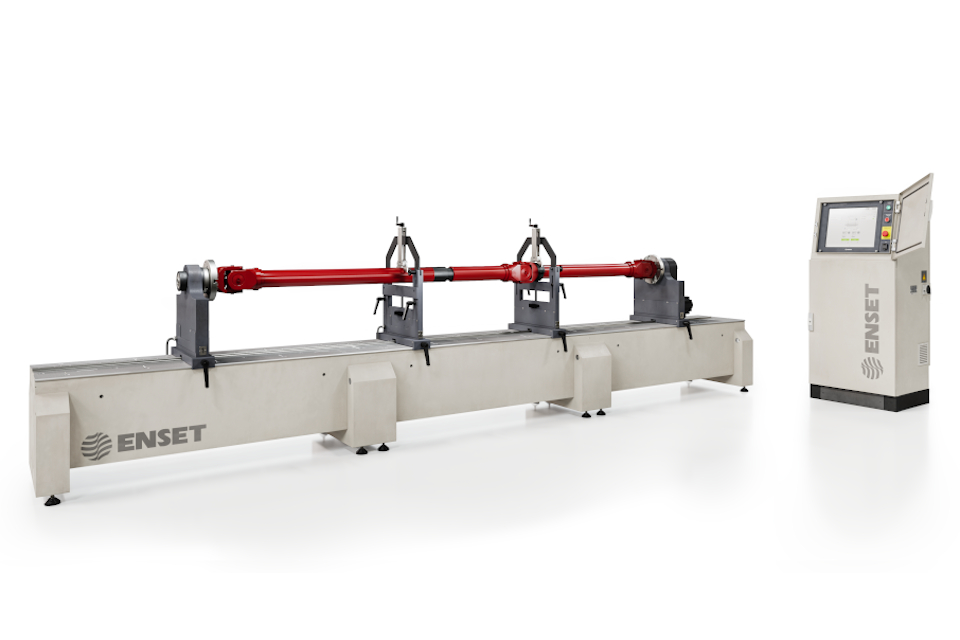

Балансировочный станок для карданных валов ДБР КАРДАН-150-150
Тип оборудования
Горизонтальный дорезонансный балансировочный станок
Масса изделия
0,15 – 150 кг
Назначение
Универсальный, для карданных валов и роторов
Система управления

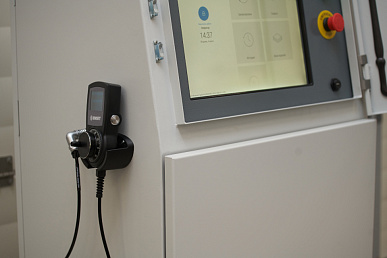

Система измерений вибрационная балансировочная ВИБРОЛАБ, с цветным сенсорным дисплеем
Привод изделия

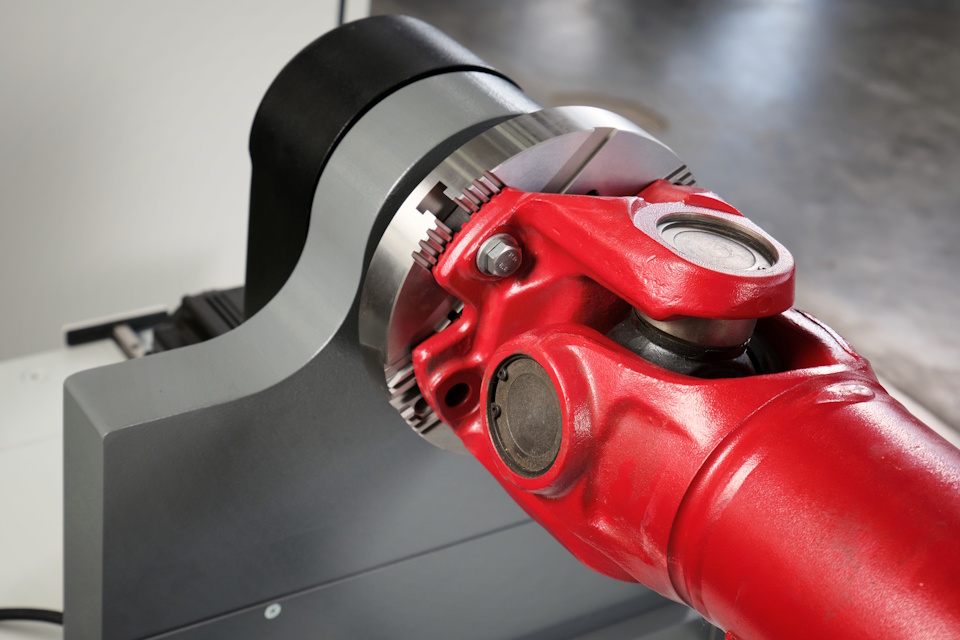

Осевой, приводной шпиндель
Тип двигателя и его характеристики
Частотно-регулируемый асинхронный, 1500 об/мин, 2,2 кВт
Габаритные размеры (Д х Ш х В)
1860 х 620 х 980 мм
Максимальный диаметр изделия
730 мм
Доворот изделия на позицию корректировки
Ручной (Автоматический)
Минимально достижимый остаточный удельный дисбаланс emar
0,1 гмм/кг
Коэффициент уменьшения дисбаланса URR
95 %
Частота вращения изделия при балансировке n
100 – 2000 об/мин
Точность измерения частоты вращения изделия
± (1+0,0025·n)
Точность измерения углового положения изделия
± 0,01º
Количество каналов измерения вибрации
2
Требования к электрической сети
1 фаза, 220 В, 50 Гц, 10 А, защитное заземление обязательно
Датчики вибрации
Пьезоэлектрические датчики силы
Масса оборудования (нетто)
1190 кг

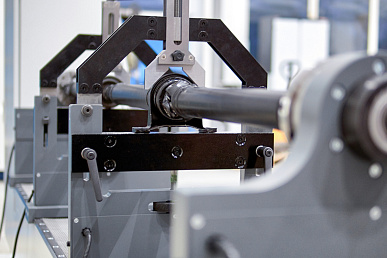

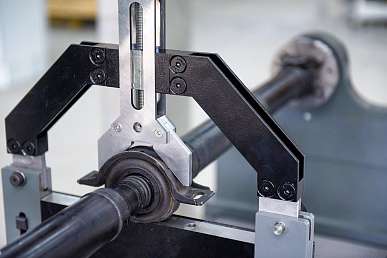

Количество и тип опор

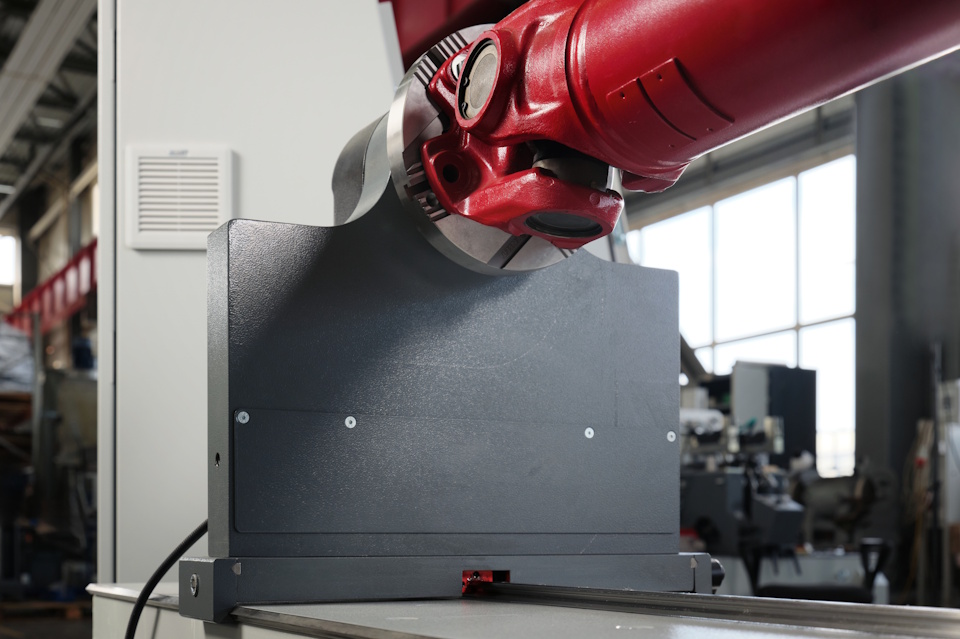

2 шпиндельные опоры

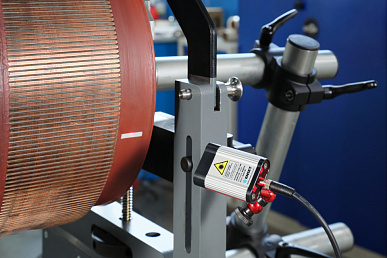

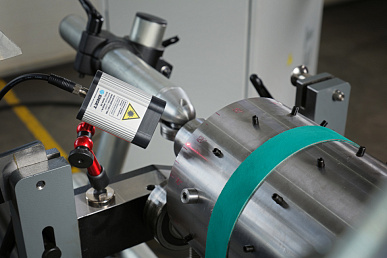

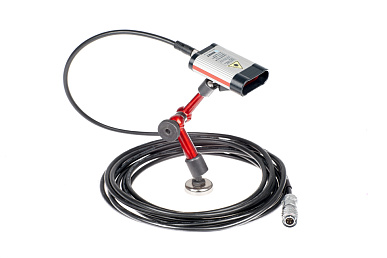

Тип датчика оборотов и фазы
Инкрементальный энкодер
Датчик углового положения изделия
Инкрементальный энкодер
Защита электроники от пыли и влаги
IP54
Анкерение к основанию или фундаменту
Анкерение не требуется. Установка на любой бетонный пол

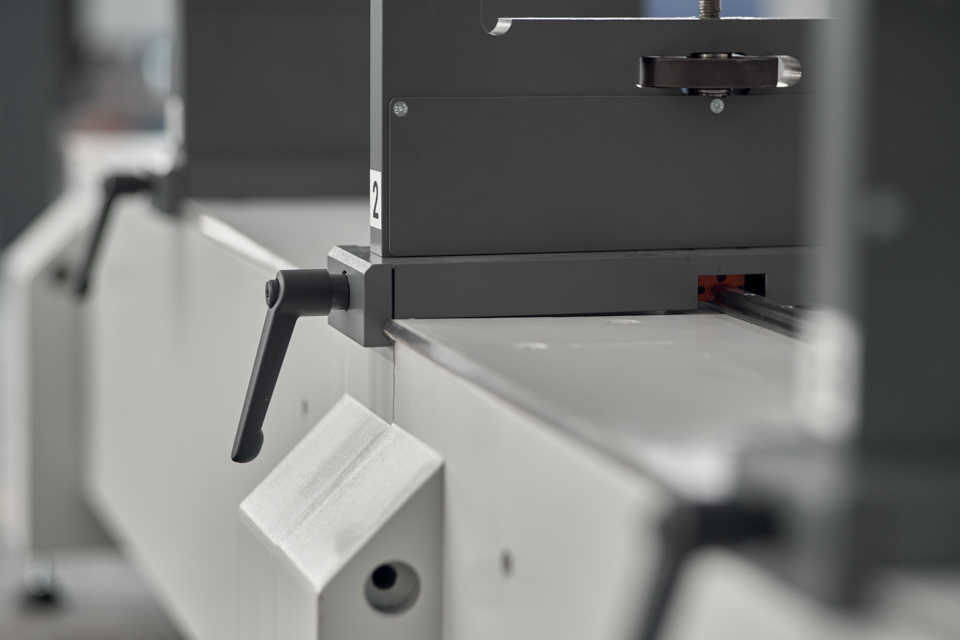

Конструктивные особенности станины

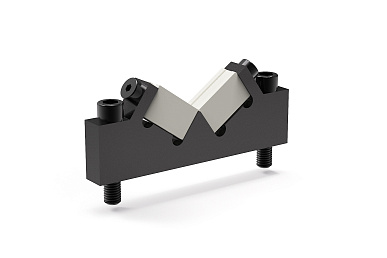

Станина из конструкционной стали с литым вибропоглощающим заполнением, V-образные и линейные направляющие
Длина секции станины
1490 мм
Габаритные размеры электрошкафа (Д х Ш х В)
600 х 500 х 1400 мм
Климатическое исполнение по ГОСТ 15150
Эксплуатация: УХЛ 4.2 (температура от + 10 до + 35 ºC, относительная влажность воздуха до 80 %).
Хранение и транспортировка: 1Л (температура от + 5 до + 40 ºC, относительная влажность воздуха до 80 %)
Максимальная нагрузка на 1 опору
100 кг
Гарантийный срок
24 месяца
Удержание изделия на позиции корректировки
Опция
Длина изделия
20 – 1247 мм (по плоскостям шпинделей)
ВЫСОКАЯ ТОЧНОСТЬ
EMAR- 0,1 гмм/кг

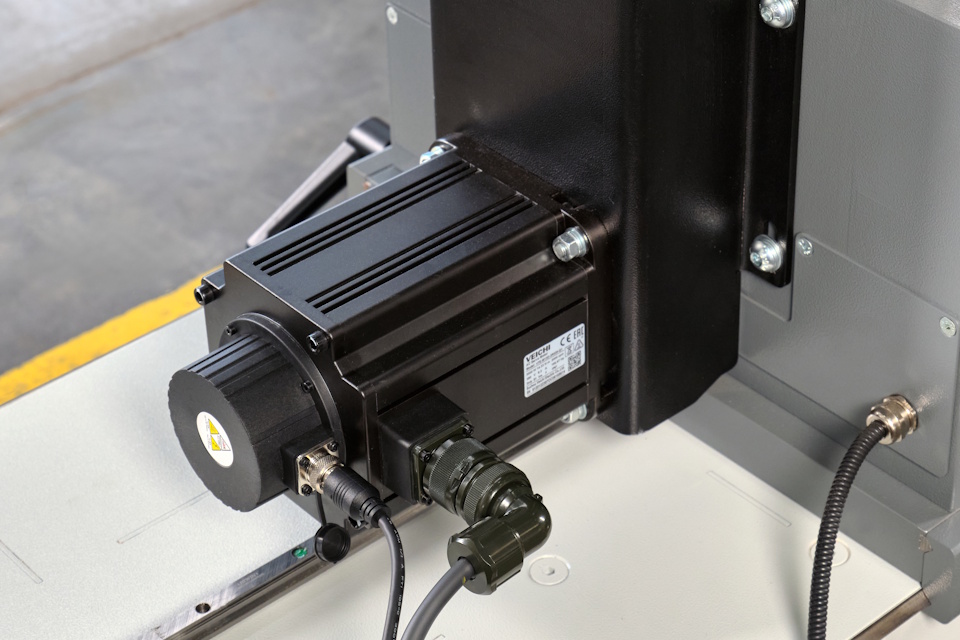

МОЩНЫЙ СЕРВОПРИВОД
Балансировка на скоростях до 2 000 мин-1 благодаря мощному сервоприводу (3 кВт). Увеличение производительности станка в 2 – 5 раз, по сравнению со станками с асинхронным приводом.

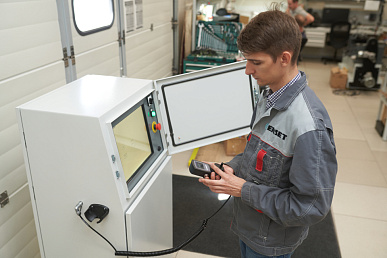

ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ
Измерительная система ВИБРОЛАБ. Разработана и произведена компанией ЭНСЕТ и зарегистрирована в Госреестре средств измерений под № 84333-22. Система может поставляться с первичной поверкой. Обладает простым и интуитивно понятным, полностью сенсорным интерфейсом оператора, исключающим ошибки. Система хранит базу данных изделий и полную историю проведения каждой балансировки. При необходимости выводит протокол балансировки на печать, на носитель USB или передает по сети. Система абсолютна надежна. Защищена от сбоев, вредоносных программ, сетевых атак, внешнего вмешательства и неквалифицированных действий. Готова для Индустрии 4.0 – совместима с системами SCADA, MES и ERP.
На станке удобно балансировать вал-шестерни, валы машин и механизмов, винты, гироскопы, импеллеры насосов, колеса турбин, крыльчатки вентиляторов, крыльчатки насосов, мотор-вентиляторы, приводные шпиндели, рабочие колеса центробежных насосов, рабочие колеса вентиляторов, роторы генераторов, роторы турбокомпрессоров (турбины), роторы (якоря) электрических двигателей, турбины авиационных ГТД, якоря тяговых электродвигателей, гиромоторы, зубчатые колёса.
