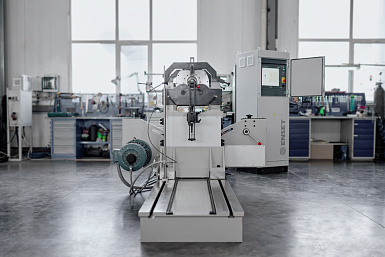

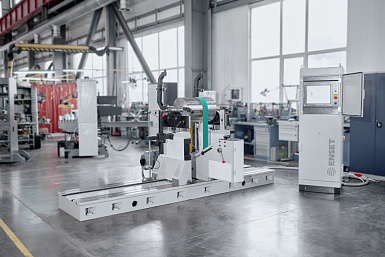

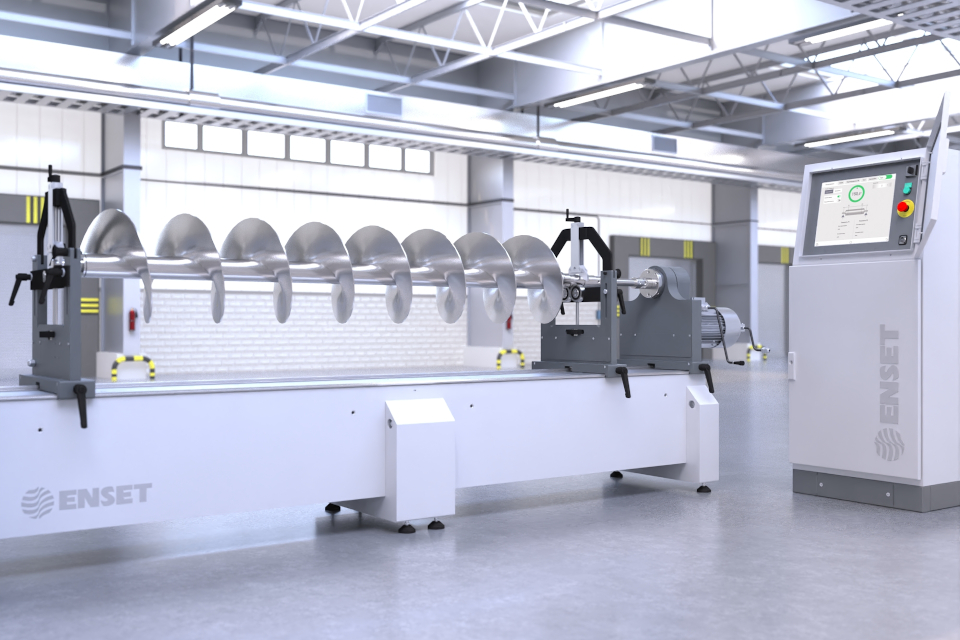

Балансировочный станок для роторов ДБР-900К
1690000
1
RUB
Тип оборудования
Горизонтальный дорезонансный балансировочный станок
Назначение
Универсальный, для межопорных, консольных и двухконсольных роторов
Система управления
Система измерений вибрационная балансировочная ВИБРОЛАБ, с цветным сенсорным дисплеем
Привод изделия

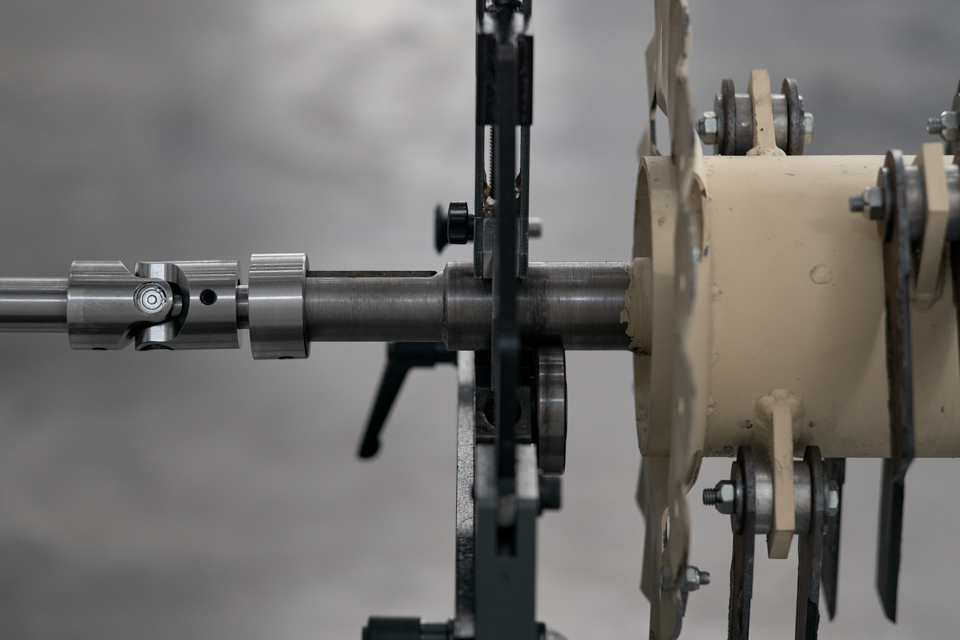

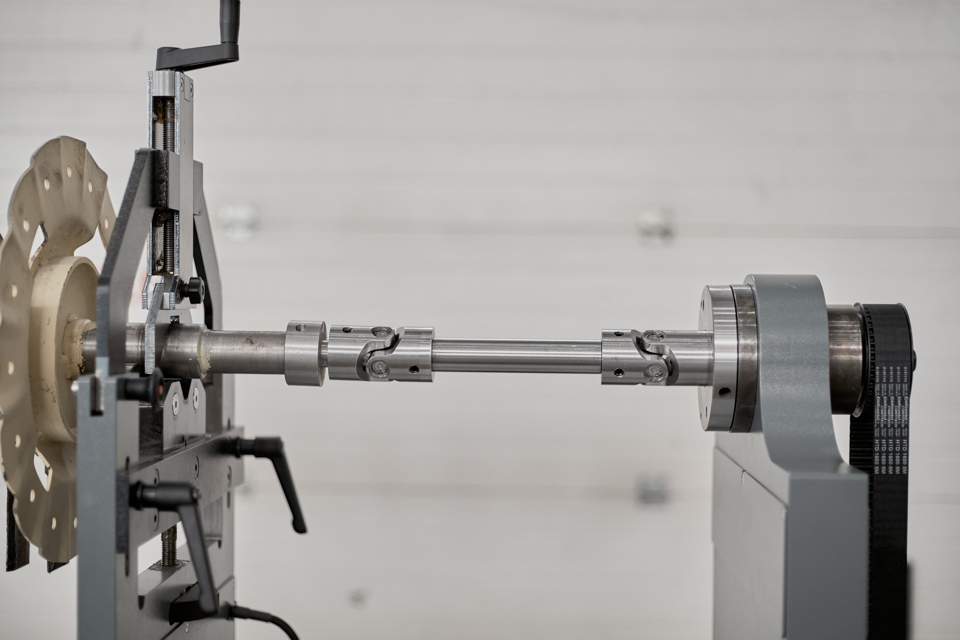

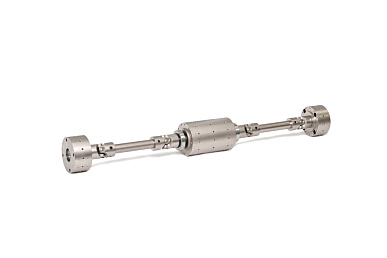

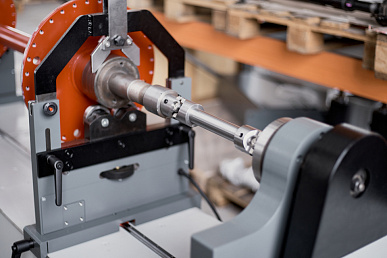

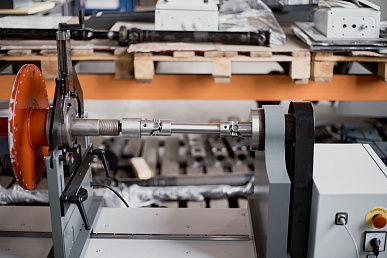

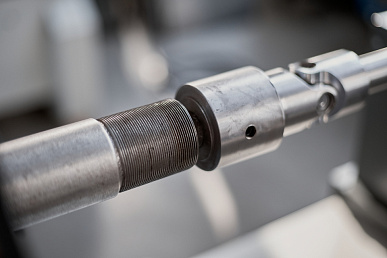

Осевой, приводной шпиндель с карданным валом

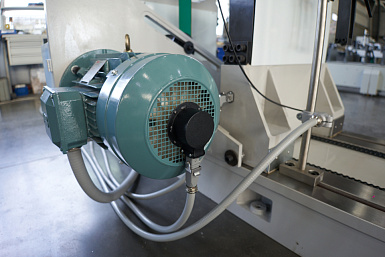

Тип двигателя и его характеристики
Частотно-регулируемый асинхронный, 1500 об/мин, 4,0 кВт

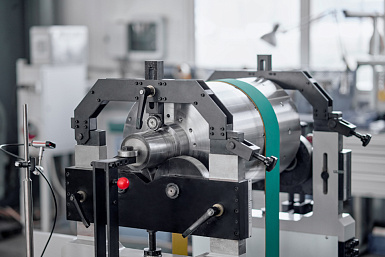

Количество и тип опор

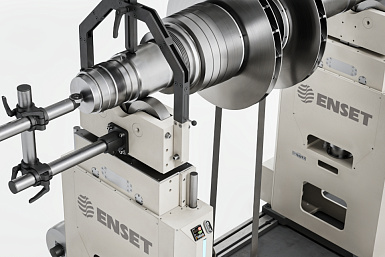

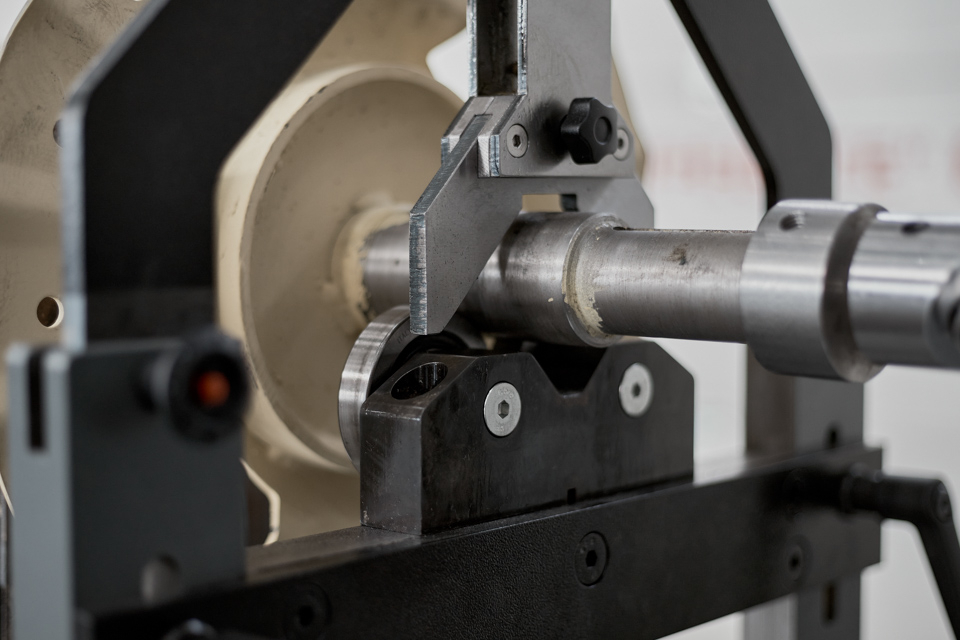

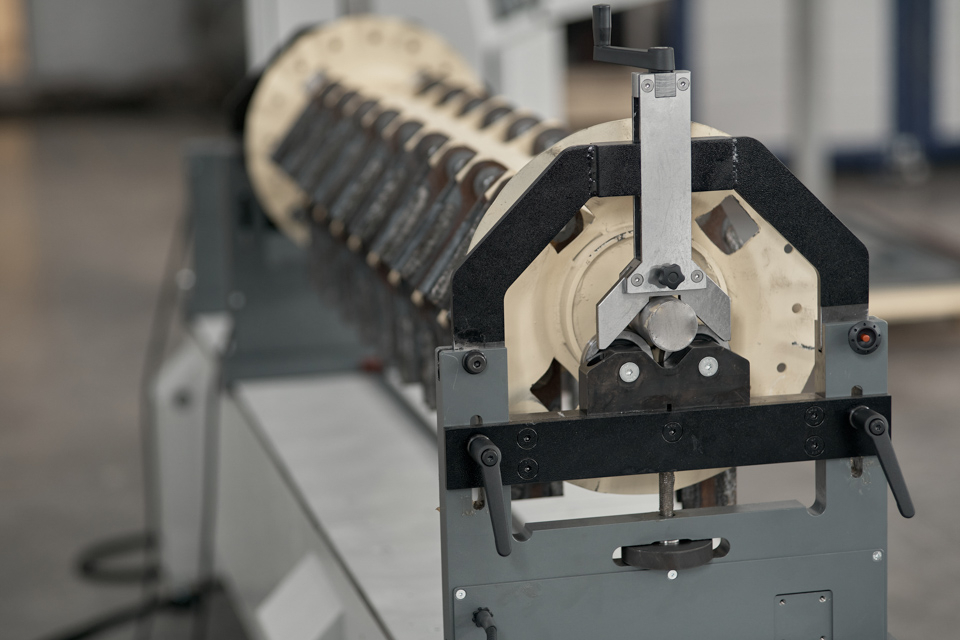

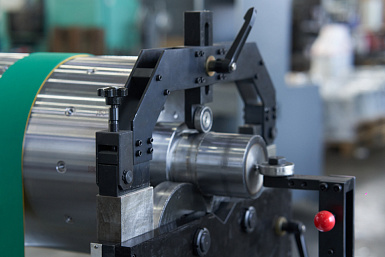

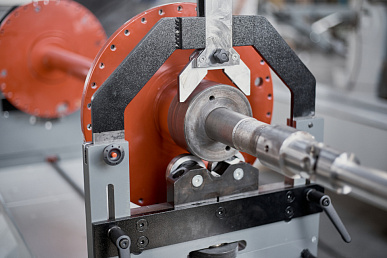

2 роликовые опоры, регулируемые по высоте
Масса изделия
0,15 – 500 кг
Максимальная нагрузка на 1 опору
350 кг
Максимальный диаметр изделия
730 мм
Длина изделия
42 – 2400 мм, между серединами опорных шеек
Доворот изделия на позицию корректировки
Ручной (Автоматический)
Диаметр опорных шеек ротора
16 – 230 мм
Минимально достижимый остаточный удельный дисбаланс emar
0,1 гмм/кг
Коэффициент уменьшения дисбаланса URR
95 %
Частота вращения изделия при балансировке n
100 – 4000 об/мин
Точность измерения частоты вращения изделия
± (1+0,0025·n)
Точность измерения углового положения изделия
± 0,01º
Требования к электрической сети
3 фазы, 380 В, 50 Гц, 8 А, защитное заземление обязательно
Датчики вибрации
Пьезоэлектрические датчики силы
Количество каналов измерения вибрации
2
Тип датчика оборотов и фазы
Индуктивный датчик
Датчик углового положения изделия
Инкрементальный энкодер
Защита электроники от пыли и влаги
IP54
Анкерение к основанию или фундаменту
Анкерение не требуется. Установка на любой бетонный пол
Конструктивные особенности станины
Станина из конструкционной стали с литым вибропоглощающим заполнением, V-образные и линейные направляющие
Длина секции станины
1490 мм
Габаритные размеры (Д х Ш х В)
3500 х 620 х 1316 мм
Габаритные размеры электрошкафа (Д х Ш х В)
600 х 500 х 1400 мм
Масса оборудования (нетто)
2100 кг
Климатическое исполнение по ГОСТ 15150
Эксплуатация: УХЛ 4.2 (температура от + 10 до + 35 ºC, относительная влажность воздуха до 80 %).
Хранение и транспортировка: 1Л (температура от + 5 до + 40 ºC, относительная влажность воздуха до 80 %)
Гарантийный срок
24 месяца
Удержание изделия на позиции корректировки
Опция
Оптимизирован для балансировки роторов с большим моментом инерции Балансировочная измерительная система ВИБРОЛАБ внесена в Госреестр средств измерений под № 84333-22

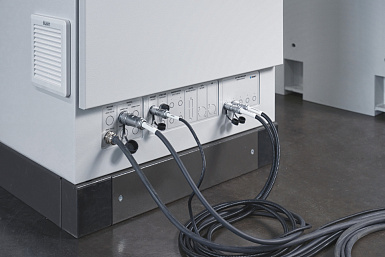

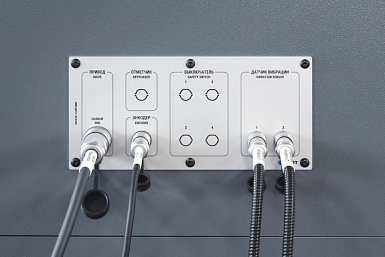

Герметичный электрошкаф, защищенный от пыли и влаги по классу IP54
Усиленный 4-х кВт привод
Жесткая дорезонансная конструкция позволяет проводить корректировку дисбалансов, в том числе снятием металла или приваркой грузов, прямо на станке

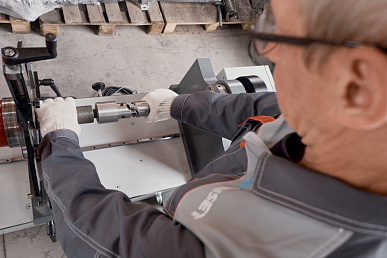

Легкая перенастройка опор станка от руки благодаря высокоточным линейным направляющим качения
Электро- и механические комплектующие – только европейского производства
Не требуется фундамент для установки станка
Модульная разборная конструкция с возможностью последующего удлинения
Гарантия на станок и все его компоненты – 24 месяца На станке балансируют валы машин и механизмов, диски сцепления, измельчители, карданные валы, маховики, роторы, генераторов, роторы турбокомпрессоров (турбины), роторы (якоря) электрических двигателей, роторы сельхозтехники, тормозные диски, турбины авиационных ГТД, шнеки, якоря тяговых электродвигателей, дробилки, гиромоторы
